Схема

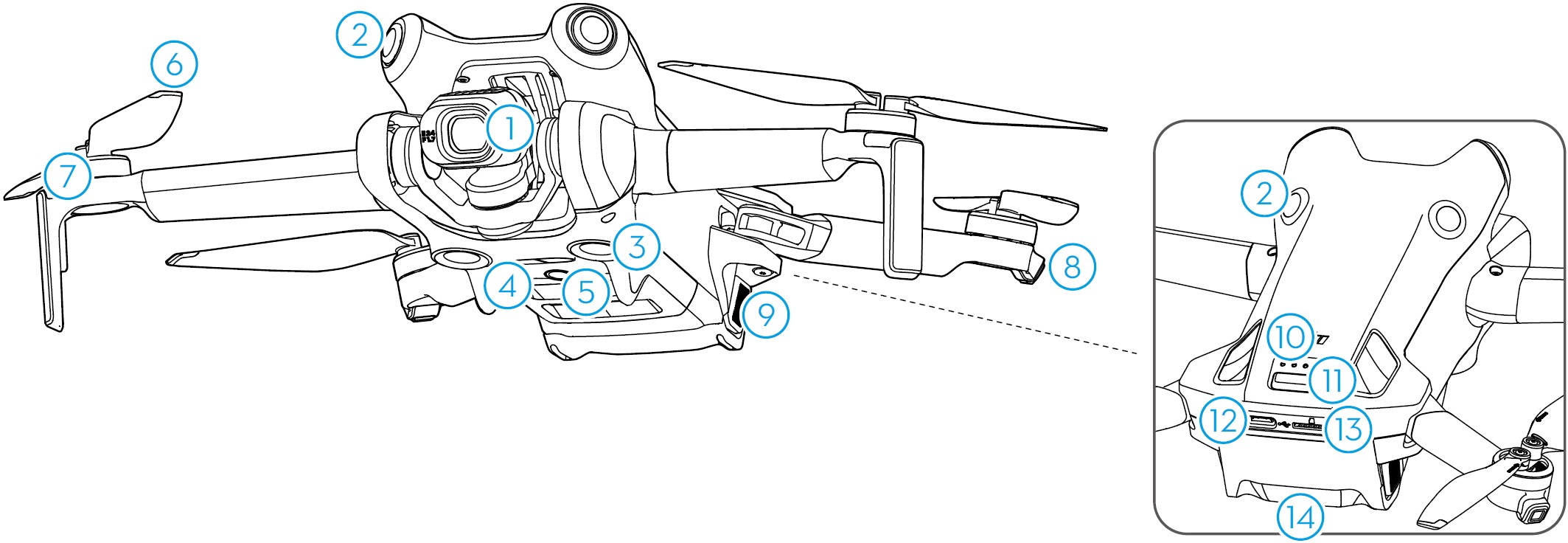

Дрон
|
|
[1] Всенаправленная система обзора может обнаруживать препятствия по горизонтали и сверху.

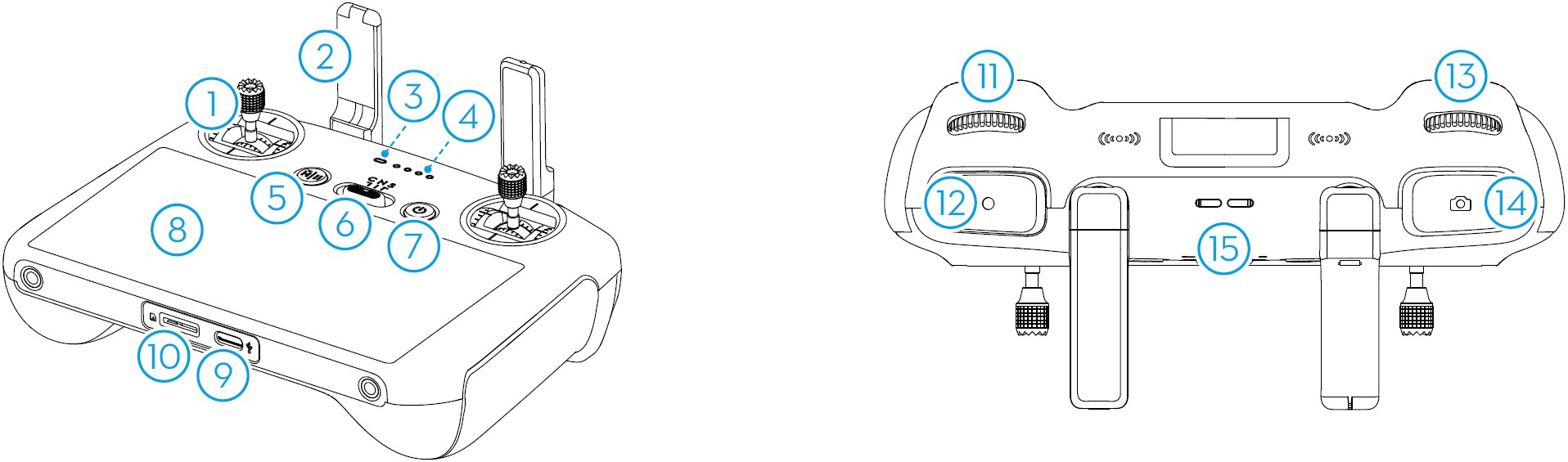

Пульт управления DJI RC 2
1. Джойстики
Используйте джойстики для управления движениями дрона. Установите режим управления джойстиками в DJI Fly. Съемные джойстики удобно хранить.
2. Антенны
Передают сигналы управления дроном и беспроводные видеосигналы.
3. Светодиодный индикатор состояния
Отображает состояние пульта управления.
4. Светодиодные индикаторы уровня заряда аккумулятора
Отображают текущий уровень заряда аккумулятора пульта управления.
5. Кнопка приостановки полета/ возврата домой (RTH)
Нажмите один раз, чтобы дрон завис в воздухе (только при наличии глобальных навигационных спутниковых систем или систем обзора). Нажмите и удерживайте, чтобы начать возврат домой. Нажмите еще раз для отмены возврата домой.
6. Переключатель режимов полета
Для переключения между тремя режимами полета: кинематографическим, обычным и спортивным.
7. Кнопка питания
Нажмите один раз для проверки уровня заряда аккумулятора. Нажмите один раз, затем нажмите еще раз и удерживайте для включения/выключения пульта управления. Если пульт управления включен, нажмите один раз, чтобы включить или выключить сенсорный экран.
8. Сенсорный экран
Коснитесь экрана, чтобы начать работу с пультом управления. Обратите внимание, что сенсорный экран не водонепроницаем. Соблюдайте осторожность при полете.
9. Порт USB-C
Используется для зарядки и подключения пульта управления к компьютеру.
10. Слот для карты памяти microSD
Используется для установки карты microSD.
11. Колесико стабилизатора
Используется для управления наклоном камеры.
12. Кнопка записи
Нажмите один раз, чтобы начать или остановить запись.
13. Колесико управления камерой
Служит для управления масштабированием. Чтобы задать функцию в DJI Fly, откройте «Вид с камеры» > «Настройки» > «Управление» > «Персонализация кнопок».
14. Кнопка фокусировки / спуска затвора
Нажмите наполовину для автофокусировки и нажмите полностью, чтобы сфотографировать. Нажмите один раз, чтобы переключиться в режим фотосъемки из режима записи.
15. Динамик
Служит для передачи звука.

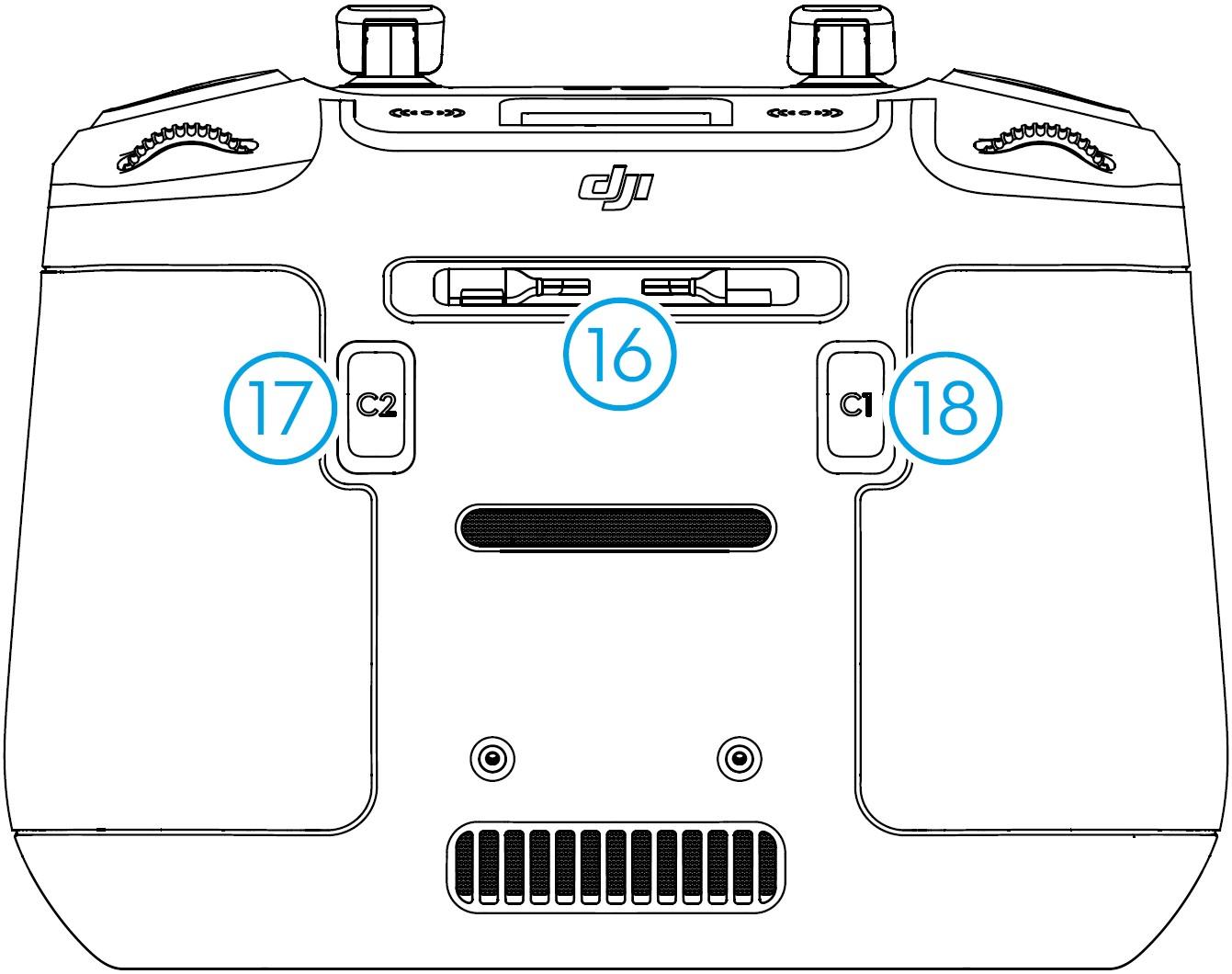

16. Слот для хранения джойстиков
Служит для хранения джойстиков.
17. Настраиваемая кнопка C2
Переключение между альбомным и портретным режимами. Чтобы задать функцию в DJI Fly, откройте «Вид с камеры» > «Настройки» > «Управление» > «Персонализация кнопок».
18. Настраиваемая кнопка C1
Переключение между центровкой стабилизатора и направлением стабилизатора вниз. Чтобы задать функцию в DJI Fly, откройте «Вид с камеры» > «Настройки» > «Управление» > «Персонализация кнопок».

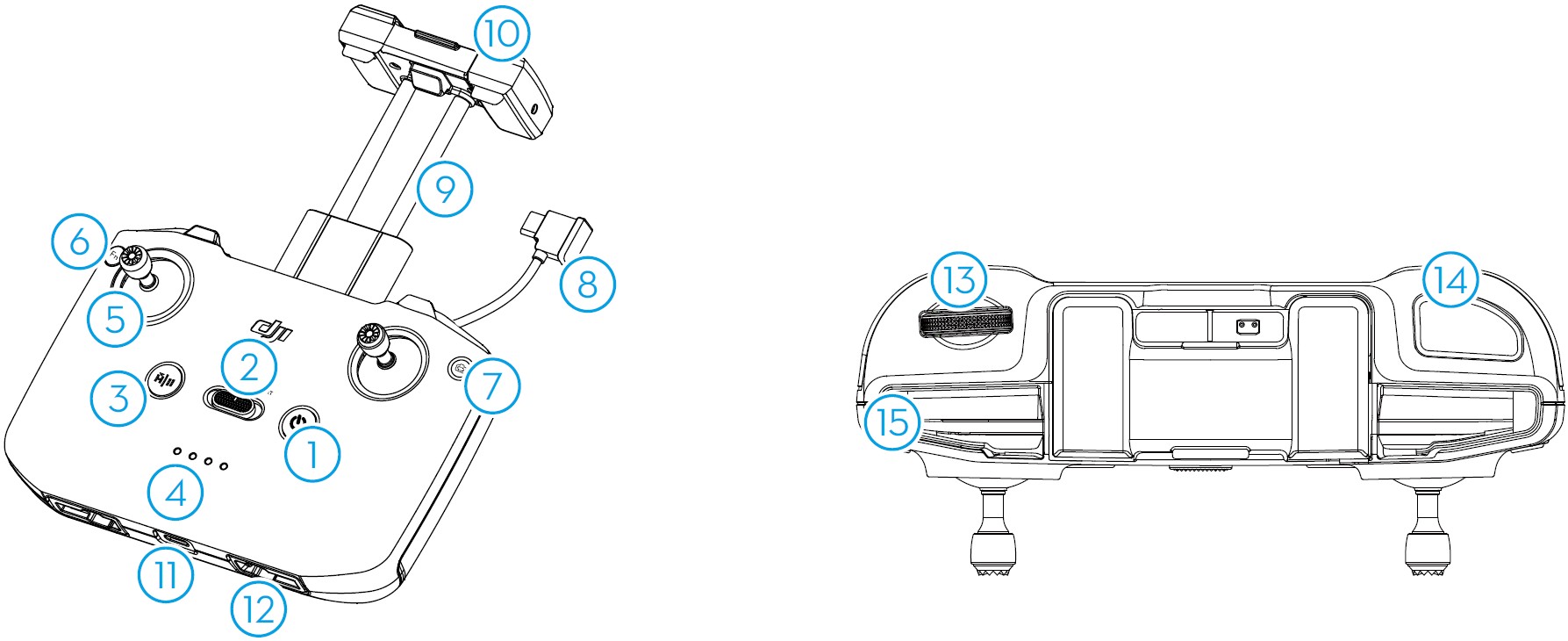

Пульт управления DJI RC-N2
1. Кнопка питания
Нажмите один раз для проверки уровня заряда аккумулятора. Нажмите один раз, затем нажмите еще раз и удерживайте для включения/ выключения пульта управления.
2. Переключатель режимов полета
Для переключения между тремя режимами полета: кинематографическим, обычным и спортивным.
3. Кнопка приостановки полета/ возврата домой (RTH)
Нажмите один раз, чтобы дрон завис в воздухе (только при наличии глобальных навигационных спутниковых систем или систем обзора). Нажмите и удерживайте, чтобы начать возврат домой. Нажмите еще раз для отмены возврата домой.
4. Светодиодные индикаторы уровня заряда аккумулятора
Отображают текущий уровень заряда аккумулятора пульта управления.
5. Джойстики
Используйте джойстики для управления движениями дрона. Установите режим управления джойстиками в DJI Fly. Съемные джойстики удобно хранить.
6. Настраиваемые кнопки
Нажмите один раз для центровки стабилизатора или его наклона вниз (настройки по умолчанию). Нажмите два раза для переключения между ландшафтным и портретным режимами. Чтобы задать функцию в DJI Fly, откройте «Вид с камеры» > «Настройки» > «Управление» > «Персонализация кнопок».
7. Переключатель фото/видео
Нажмите один раз для переключения между режимами фотосъемки и видео.
8. Кабель пульта управления
Подключитесь к мобильному устройству для передачи видеосигнала по кабелю пульта управления. Выберите кабель, соответствующий типу порта на вашем мобильном устройстве.
9. Держатель для мобильного устройства
Используется для надежного крепления мобильного устройства на пульте управления.
10. Антенны
Передают сигналы управления дроном и беспроводные видеосигналы.
11. Порт USB-C
Используется для зарядки и подключения пульта управления к компьютеру.
12. Слот для хранения джойстиков
Служит для хранения джойстиков.
13. Колесико стабилизатора
Используется для управления наклоном камеры. Нажмите и удерживайте настраиваемую кнопку, чтобы использовать колесико наклона камеры для управления зумом.
14. Кнопка спуска затвора / записи
Нажмите один раз, чтобы сфотографировать или начать/ остановить запись.
15. Слот для мобильного устройства
Используется для обеспечения безопасности мобильного устройства.
