Аккумулятор Intelligent Flight Battery

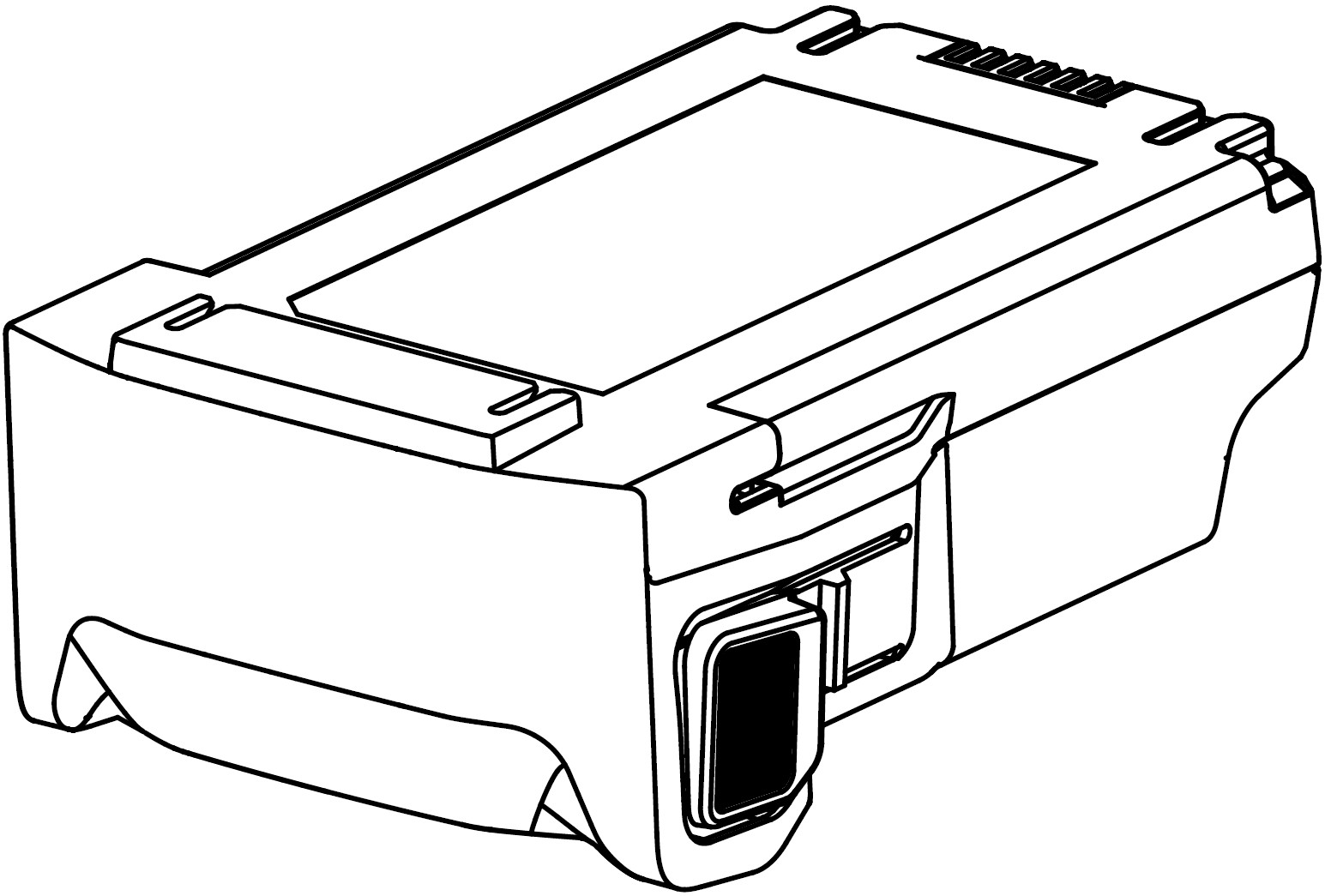

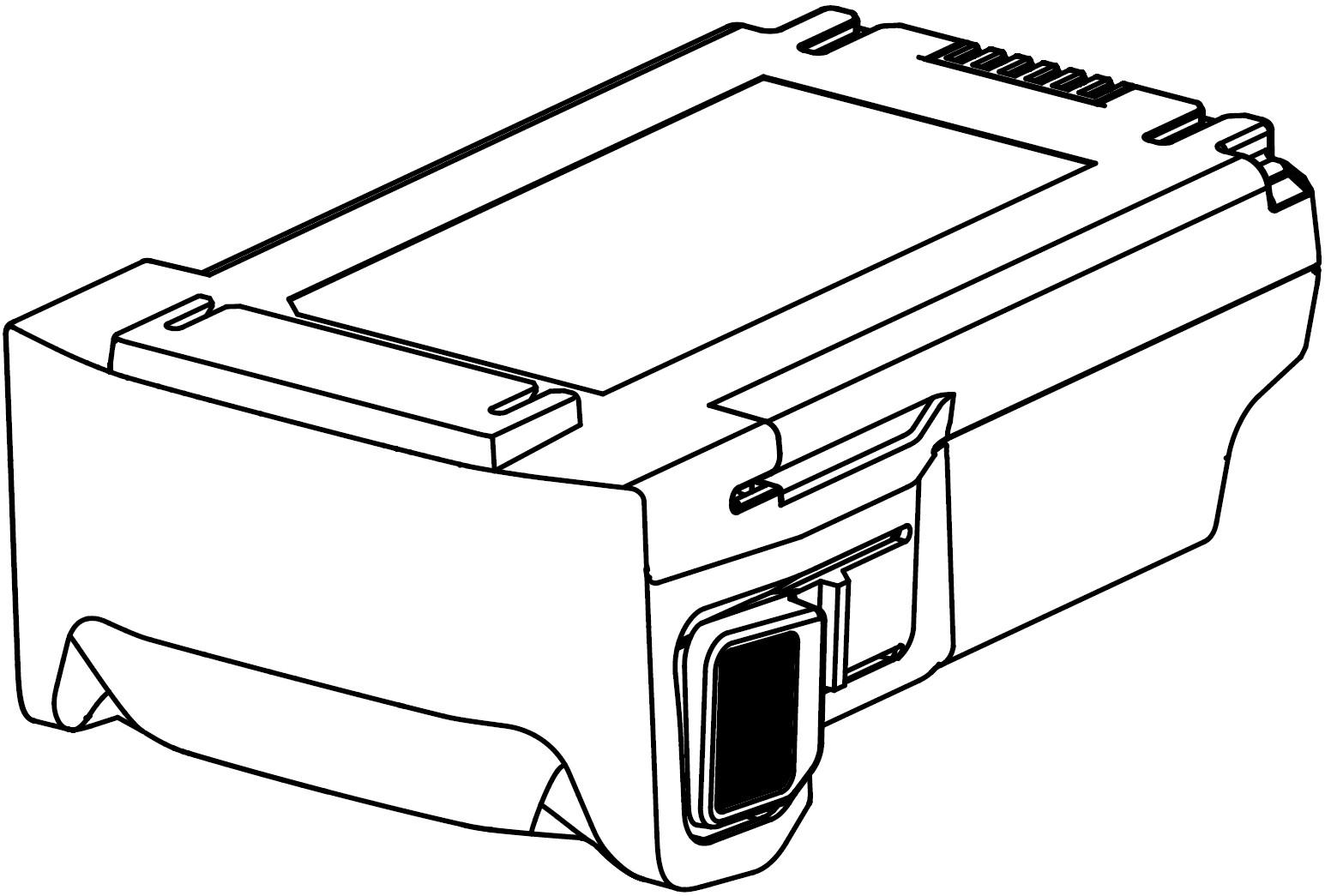

Аккумулятор Intelligent Flight DJI Mini 4 Pro (BWX140-2590-7.32) представляет собой аккумулятор емкостью 2590 мАч, 7,32 В. Аккумулятор Intelligent Flight Battery Plus DJI Mini 3 Pro (BWX162-3850-7.38) представляет собой аккумулятор емкостью 3850 мАч, 7,38 В. Эти два аккумулятора имеют одинаковую структуру и размеры, но разную массу и емкость. Оба аккумулятора оснащены функцией интеллектуальной зарядки и разрядки.

Функции аккумулятора

1. Сбалансированная зарядка: во время зарядки напряжение ячеек аккумулятора автоматически балансируется.

2. Функция авторазрядки: во избежание возможной деформации аккумулятор автоматически разряжается до уровня заряда 96 %, если он не используется три дня, и до уровня заряда 60 %, если он не используется девять дней. Обратите внимание, что в норме аккумулятор может вырабатывать тепло в процессе разрядки.

3. Защита от перезарядки: зарядка автоматически останавливается, когда аккумулятор полностью заряжен.

4. Определение температуры: во избежание повреждения зарядка аккумулятора выполняется только при температуре окружающей среды от 5 до 40 °C. Зарядка прекращается автоматически, если температура ячеек аккумулятора превышает 55 °C в процессе зарядки.

5. Защита от сверхтоков: при обнаружении чрезмерного тока аккумулятор прекращает зарядку.

6. Защита от глубокого разряда: разрядка прекращается автоматически, чтобы предотвратить чрезмерную разрядку, когда аккумулятор не используется в полете. Защита от глубокого разряда не включается, когда аккумулятор используется.

7. Защита от короткого замыкания: при обнаружении короткого замыкания подача питания автоматически прекращается.

8. Защита от повреждения ячеек аккумулятора: при обнаружении поврежденной ячейки аккумулятора в приложении отобразится предупреждение.

9. Если уровень заряда аккумулятора меньше 10 %, он переходит в режим гибернации, чтобы предотвратить переразрядку. Зарядите аккумулятор, чтобы выйти из этого режима.

10. Передача: информация о напряжении, емкости и силе тока аккумулятора передается в дрон.

11. Инструкции по техническому обслуживанию: аккумулятор автоматически проверяет разницу значений напряжения между ячейками аккумулятора и решает, требуется ли техническое обслуживание. Если требуется техническое обслуживание, установите аккумулятор в дрон и включите его. Аппарат не сможет взлететь, а в DJI Fly появится запрос на техническое обслуживание. Если в DJI Fly появляется запрос на техническое обслуживание, следуйте указаниям, чтобы полностью зарядить аккумулятор, а затем не используйте его в течение 48 часов. Если аккумулятор не будет работать после проведения обслуживания дважды, обратитесь в службу поддержки DJI.

Перед использованием ознакомьтесь с руководством по технике безопасности и информацией на наклейке аккумулятора. Пользователи несут полную ответственность за эксплуатацию изделия.

---

Эксплуатация аккумулятора

Проверка уровня заряда аккумулятора

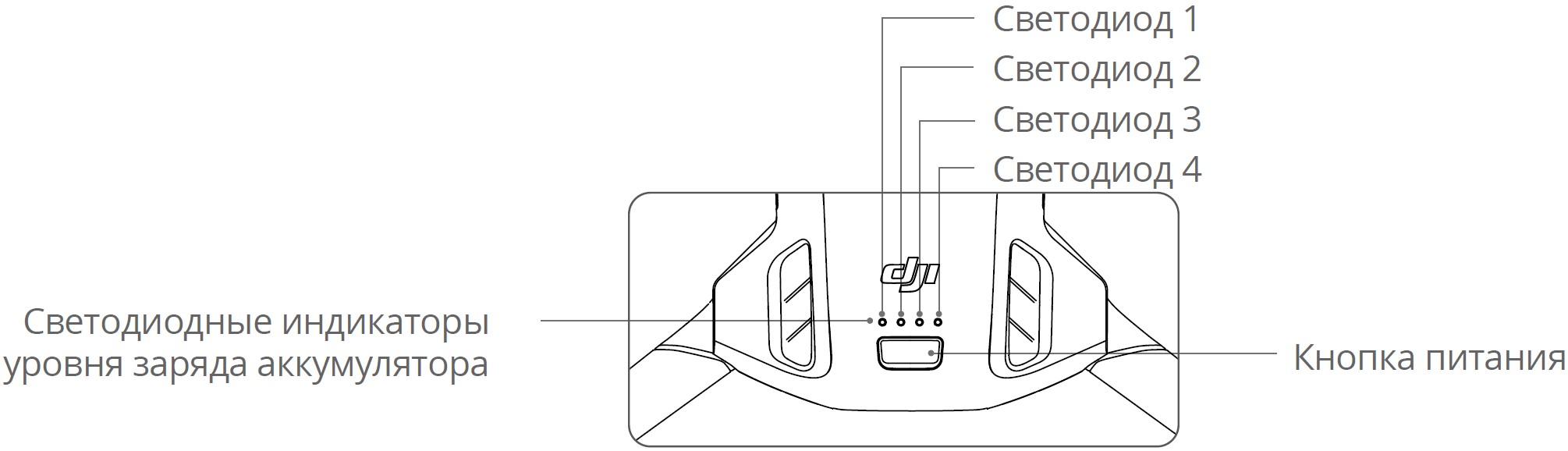

Нажмите кнопку питания один раз, чтобы проверить текущий уровень заряда аккумулятора.

Во время зарядки и разрядки светодиодные индикаторы уровня заряда аккумулятора отображают уровень заряда аккумулятора. Состояния светодиодных индикаторов описаны ниже.

• Светодиод вкл.

• Светодиод мигает

• Светодиод выкл.

Включение/выключение

Нажмите кнопку питания один раз, нажмите ее снова и удерживайте в течение двух секунд для включения или выключения дрона. Светодиодные индикаторы уровня заряда аккумулятора показывают уровень заряда аккумулятора при включении дрона.
Светодиодные индикаторы уровня заряда аккумулятора гаснут при выключении питания дрона.

Одновременное мигание светодиодов 3 и 4 указывает на неисправность аккумулятора.
Извлеките аккумулятор из дрона, снова вставьте аккумулятор и убедитесь, что он надежно закреплен.

Предупреждение о работе при низких температурах

1. Емкость аккумулятора значительно снижается во время полетов при низких температурах от -10 до 5 °С. Перед каждым использованием аккумулятор должен быть полностью заряжен. Рекомендуется включить питание дрона на некоторое время, чтобы нагреть аккумулятор. Взлет можно выполнять после того, как в DJI Fly появится уведомление о том, что аккумулятор полностью прогрет.

2. Не следует использовать аккумулятор при крайне низких температурах ниже -10 °С.

3. Для обеспечения оптимальной работы температура аккумулятора должна быть выше 20 °С.

4. Уменьшенная емкость аккумулятора в условиях низкой температуры снижает сопротивление дрона ветру. Будьте осторожны.

5. Будьте особо осторожны при полетах на большой высоте при низкой температуре воздуха.

Зарядка аккумулятора

Полностью заряжайте аккумулятор перед каждым использованием. Рекомендуется использовать зарядные устройства, предоставленные компанией DJI, такие как многофункциональный зарядный концентратор DJI Mini 3 Pro, зарядное устройство DJI типа USB-C мощностью 30 Вт или другие зарядные устройства, поддерживающие протокол передачи питания USB. Многофункциональный зарядный концентратор DJI Mini 3 Pro и зарядное устройство DJI типа USB-C мощностью 30 Вт являются дополнительными аксессуарами. Для получения более подробной информации посетите интернет-магазин DJI.

При зарядке аккумулятора, прикрепленного к дрону или вставленного в многофункциональный зарядный концентратор DJI Mini 3 Pro, максимальная мощность зарядки составляет 30 Вт.

Использование зарядного устройства

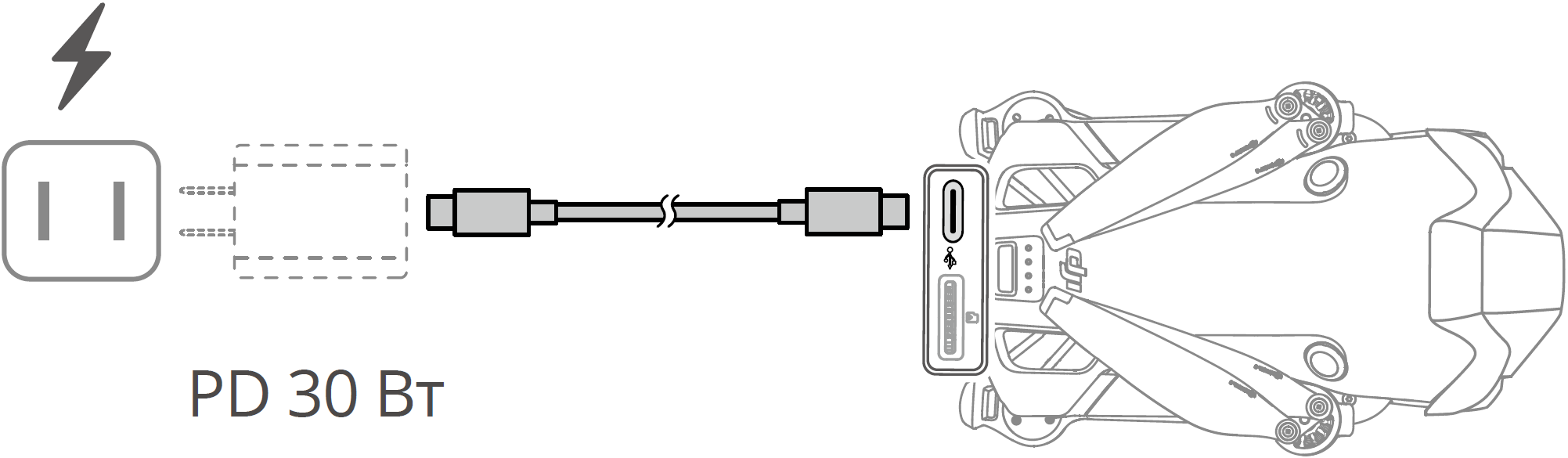

1. Убедитесь, что аккумулятор правильно установлен на дроне.

2. Подключите зарядное устройство к источнику питания переменного тока (100–240 В, 50/60 Гц; при необходимости используйте адаптер питания).

3. Подключите зарядное устройство к порту зарядки на дроне с помощью кабеля USB-C.

4. Во время зарядки светодиодные индикаторы уровня заряда будут отображать текущий уровень заряда аккумулятора.

5. Если все светодиодные индикаторы уровня заряда аккумулятора Intelligent Flight Battery горят, аккумулятор полностью заряжен. Отсоедините зарядное устройство после полной зарядки аккумулятора.

• Зарядка аккумулятора невозможна, если дрон включен.

• Максимальное напряжение зарядки для зарядного порта дрона составляет 12 В.

• НЕ заряжайте аккумулятор Intelligent Flight Battery непосредственно после выполнения полета, поскольку он может быть слишком горячим. Перед повторной зарядкой дайте аккумулятору остыть до рабочей температуры.

• Зарядное устройство прекратит зарядку аккумулятора, если температура ячейки аккумулятора выйдет за пределы рабочего диапазона от 5 до 40 °C. Оптимальная температура зарядки аккумулятора — от 22 до 28 °C.

• Полностью заряжайте аккумулятор по меньшей мере один раз в три месяца для поддержания его в хорошем рабочем состоянии.

•

  ---

  При использовании зарядного устройства DJI типа USB-C мощностью 30 Вт время зарядки аккумулятора Intelligent Flight Battery Mini 4 Pro составляет примерно 1 час 10 минут, а аккумулятора Intelligent Flight Battery Plus Mini 3 Pro — примерно 1 час 41 минуты.



• В целях безопасности во время транспортировки держите аккумуляторы на низком уровне заряда. Перед транспортировкой рекомендуется разряжать аккумуляторы Intelligent Flight Battery до 30 % или ниже.

В таблице ниже показан уровень заряда аккумулятора во время зарядки.

Частота мигания светодиодных индикаторов уровня заряда аккумулятора зависит от используемого зарядного устройства USB. Если скорость зарядки высокая, светодиодные индикаторы уровня заряда аккумулятора будут быстро мигать.

Если аккумулятор установлен в дрон некорректно, светодиоды 3 и 4 начнут мигать одновременно. Повторно вставьте аккумулятор и убедитесь, что он надежно установлен.

Четыре светодиодных индикатора, мигающих одновременно, указывают на повреждение аккумулятора.

---

Использование зарядного концентратора

При использовании с зарядным устройством USB многофункциональный зарядный концентратор DJI Mini 3 Pro может заряжать до трех аккумуляторов Intelligent Flight Battery или Intelligent Flight Battery Plus — начиная с наиболее заряженного и заканчивая наименее заряженным. При использовании с зарядным устройством DJI типа USB-C мощностью 30 Вт зарядный концентратор может полностью зарядить один аккумулятор Intelligent Flight Battery примерно за 58 минут, а один аккумулятор Intelligent Flight Battery Plus — примерно за 1 ч 18 мин.

Когда зарядный концентратор подключен к сети переменного тока через зарядное устройство USB, пользователи могут подключить к концентратору для зарядки как аккумуляторы Intelligent Flight Battery, так и внешние устройства (например, пульт управления или смартфон). По умолчанию аккумуляторы будут заряжаться раньше внешнего устройства. Если зарядный концентратор не подключен к сети переменного тока, вставьте аккумуляторы Intelligent Flight Battery в концентратор и подключите внешнее устройство к порту USB для зарядки устройства, используя концентратор зарядки как банк питания. Более подробную информацию см. в руководстве пользователя многофункционального зарядного концентратора DJI Mini 3 Pro.

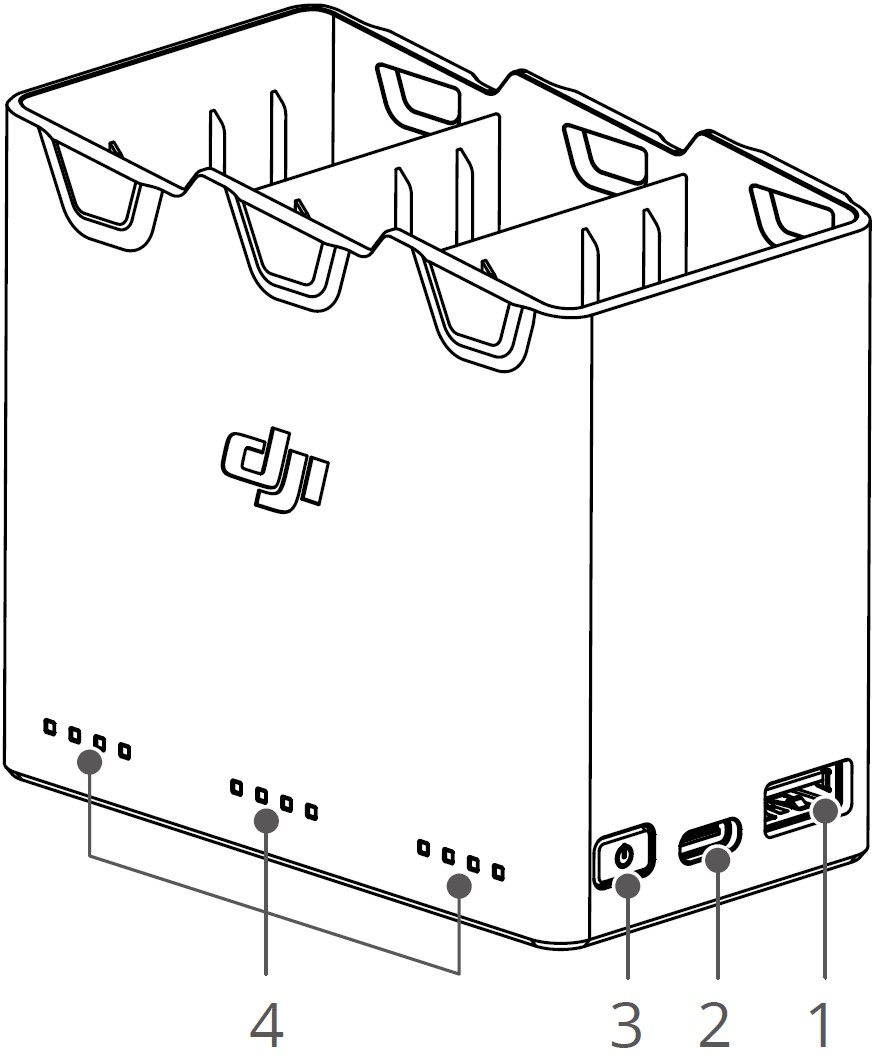

1. Порт USB 2. Порт питания (USB-C) 3. Кнопка функций 4. Светодиодный индикатор состояния

Как производить зарядку

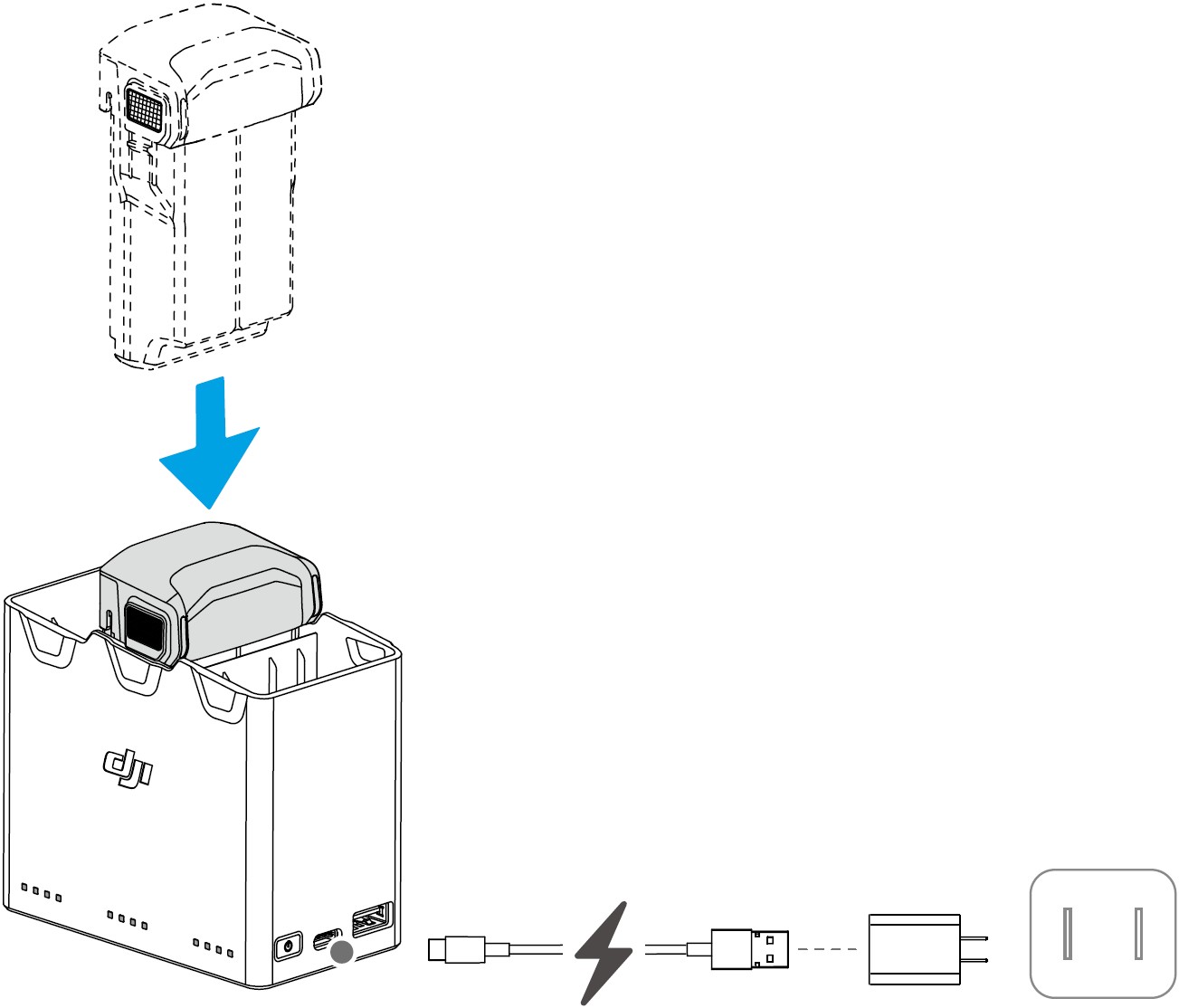

1. Вставьте аккумуляторы в зарядный концентратор до щелчка.

2. Подключите зарядный концентратор к розетке (100–240 В, 50/60 Гц) с помощью кабеля USB-C и зарядного устройства DJI типа USB-C мощностью 30 Вт или других зарядных устройств, поддерживающих протокол передачи питания USB.

3. Аккумулятор с самым высоким уровнем заряда будет заряжаться первым. Остальные аккумуляторы будут заряжаться согласно их уровню заряда. Соответствующие светодиодные индикаторы состояния будут отображать статус зарядки (см. таблицу ниже). После полной зарядки аккумулятора соответствующие светодиодные индикаторы начинают непрерывно гореть зеленым светом.

---

Описание сигналов светодиодных индикаторов состояния

Состояние зарядки

Уровень заряда аккумулятора

Каждый порт зарядного концентратора имеет соответствующий светодиодный индикатор состояния, от светодиода 1 до светодиода 4 (слева направо). Пользователи могут проверить уровень заряда аккумулятора, нажав кнопку функций один раз. Статусы светодиодных индикаторов уровня заряда аккумулятора такие же, как и у индикаторов на дроне. Для получения подробной информации см. статусы и описания светодиодных индикаторов уровня заряда аккумулятора дрона.

Аномальное состояние

Состояние светодиода для аномального состояния аккумулятора такое же, как и на дроне. Подробности см. в разделе «Механизмы защиты аккумулятора».

• Для питания зарядного концентратора рекомендуется использовать зарядное устройство DJI типа USB-C мощностью 30 Вт или другие зарядные устройства, поддерживающие протокол передачи питания USB.

• Температура окружающей среды влияет на скорость зарядки. Зарядка происходит быстрее в хорошо проветриваемом помещении при температуре 25 °C.

• Зарядный концентратор совместим только с аккумуляторами BWX140-2590-7.32, BWX162-2453-7.38 Intelligent Flight Battery и Intelligent Flight Battery Plus BWX162-3850-7.38. НЕ используйте зарядный концентратор с другими моделями аккумуляторов.

• Зарядный концентратор во время использования должен находиться на ровной и устойчивой поверхности. Убедитесь, что устройство надежно изолировано для предотвращения опасности возгорания.

• НЕ касайтесь металлических контактов на разъемах аккумулятора.

• При наличии налета очистите металлические контакты чистой сухой тканью.

Механизмы защиты аккумулятора

Светодиодные индикаторы уровня заряда аккумулятора могут отображать оповещения о защите аккумулятора, вызванные серьезными изменениями условий зарядки.

Если активируются механизмы защиты аккумулятора, отсоедините зарядное устройство, а затем снова подключите его. Если температура зарядки ненормальная, подождите, пока она не придет в норму. Аккумулятор автоматически возобновит зарядку без необходимости отсоединять и снова подключать зарядное устройство.

Установка/снятие аккумулятора

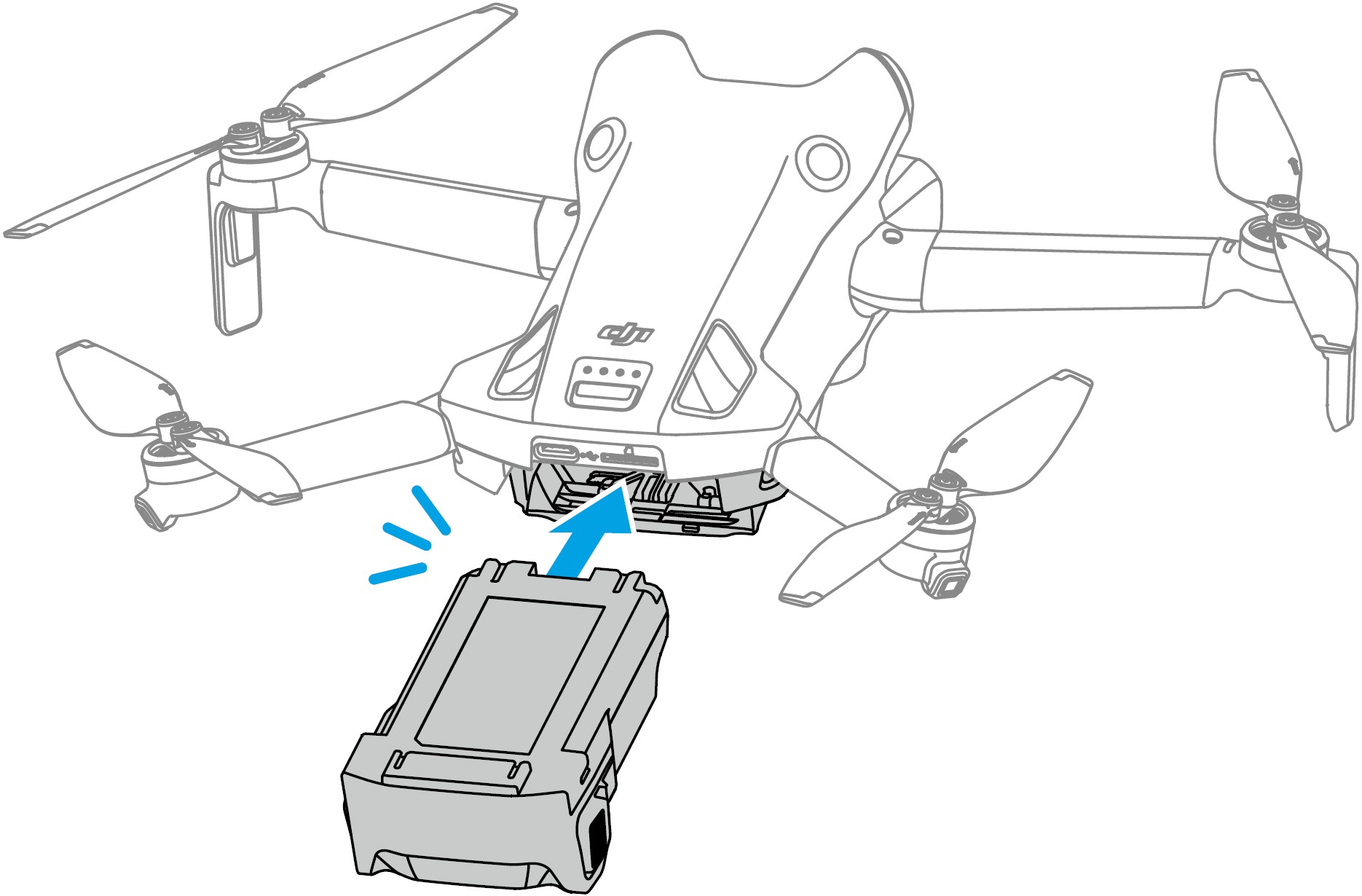

Вставьте аккумулятор Intelligent Flight Battery в аккумуляторный отсек дрона. Убедитесь, что аккумулятор полностью вставлен до щелчка, указывающего на то, что защелки аккумулятора надежно зафиксированы.

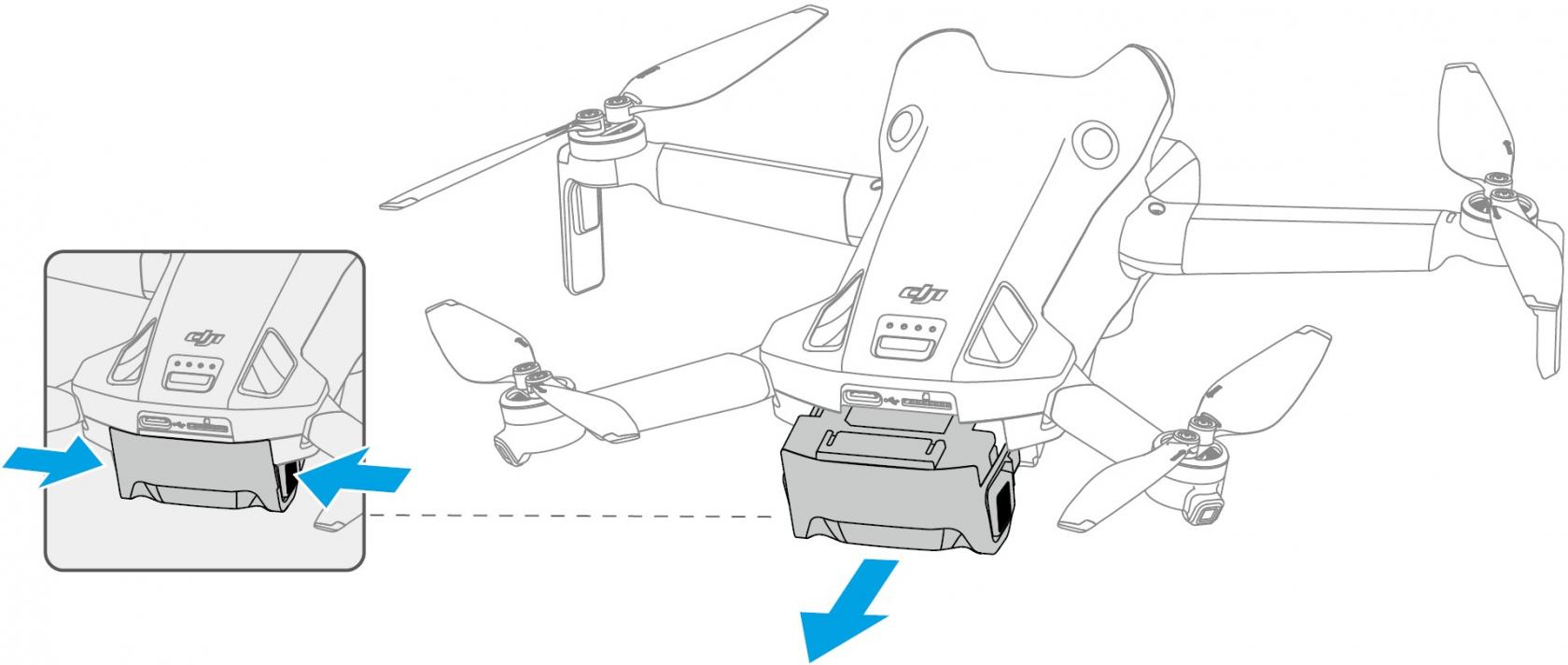

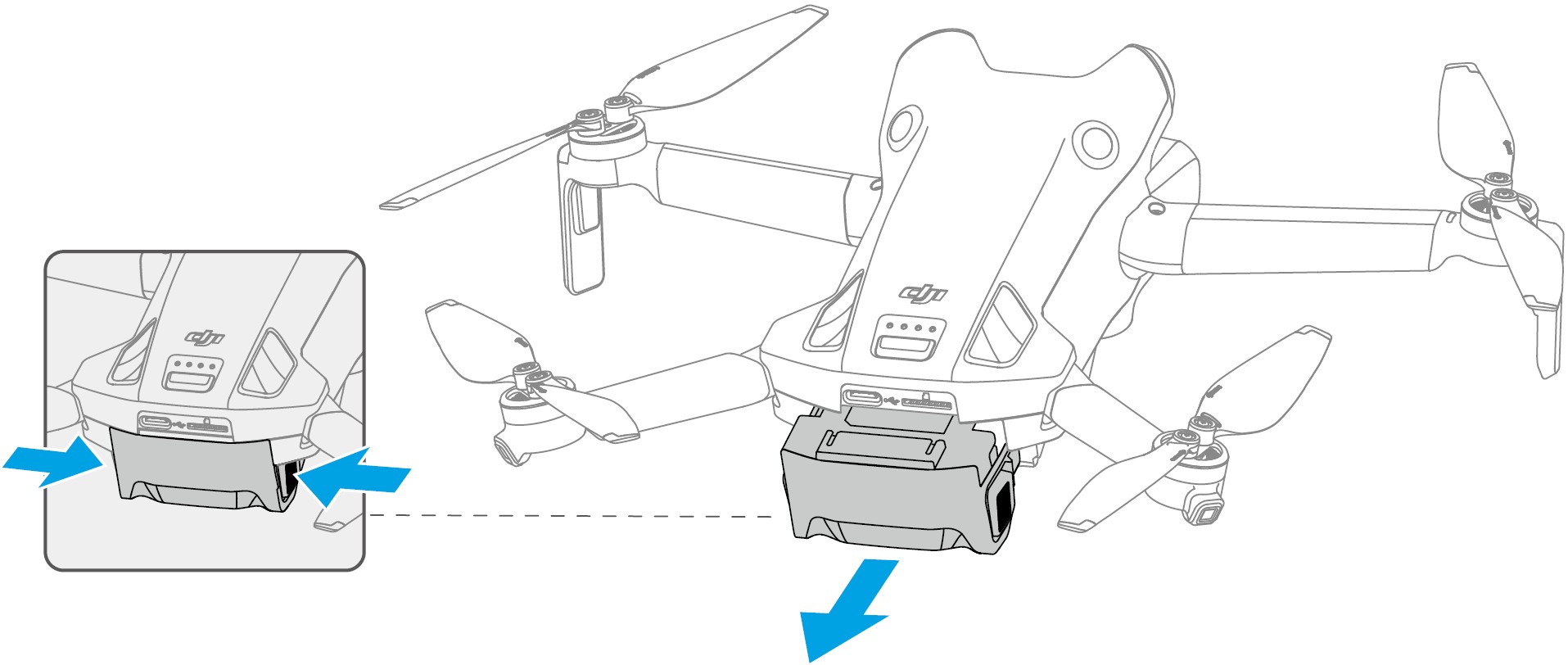

Нажмите на текстурную часть защелки аккумулятора по бокам аккумулятора, чтобы извлечь его из отсека.

• НЕ вставляйте и НЕ извлекайте аккумулятор при включенном питании дрона.

• Убедитесь, что аккумулятор вставлен до щелчка. НЕ запускайте дрон, если аккумулятор не закреплен надежно, так как это может привести к плохому контакту между аккумулятором и дроном и представлять опасность. Убедитесь, что аккумулятор надежно установлен.
