DJI RC-N2
Пульт управления DJI RC-N2 оснащен функцией передачи видеосигнала O4, которая при использовании с дроном DJI Mini 4 Pro работает в диапазоне частот 2,4 ГГц, 5,8 ГГц и 5,1 ГГц. Пульт управления также может автоматически выбирать наилучший канал передачи и в реальном времени передавать изображение в формате HD с разрешением 1080p и скоростью 60 кадров в секунду с дрона в приложение DJI Fly на мобильном устройстве на расстояние до 20 км (в соответствии со стандартами FCC; измерено на открытой местности без помех). На этой дистанции пользователи могут легко управлять дроном и изменять настройки. Складной держатель для мобильных устройств можно использовать для устойчивого размещения мобильных устройств. Съемные джойстики удобно хранить.
Емкость встроенного аккумулятора составляет 5200 мА·ч, энергия — 18,72 Вт·ч, а максимальное время работы — шесть часов (без подзарядки мобильного устройства).
Частота 5,1 ГГц может использоваться только в странах и регионах, где это разрешено местными законами и правилами.
Эксплуатация

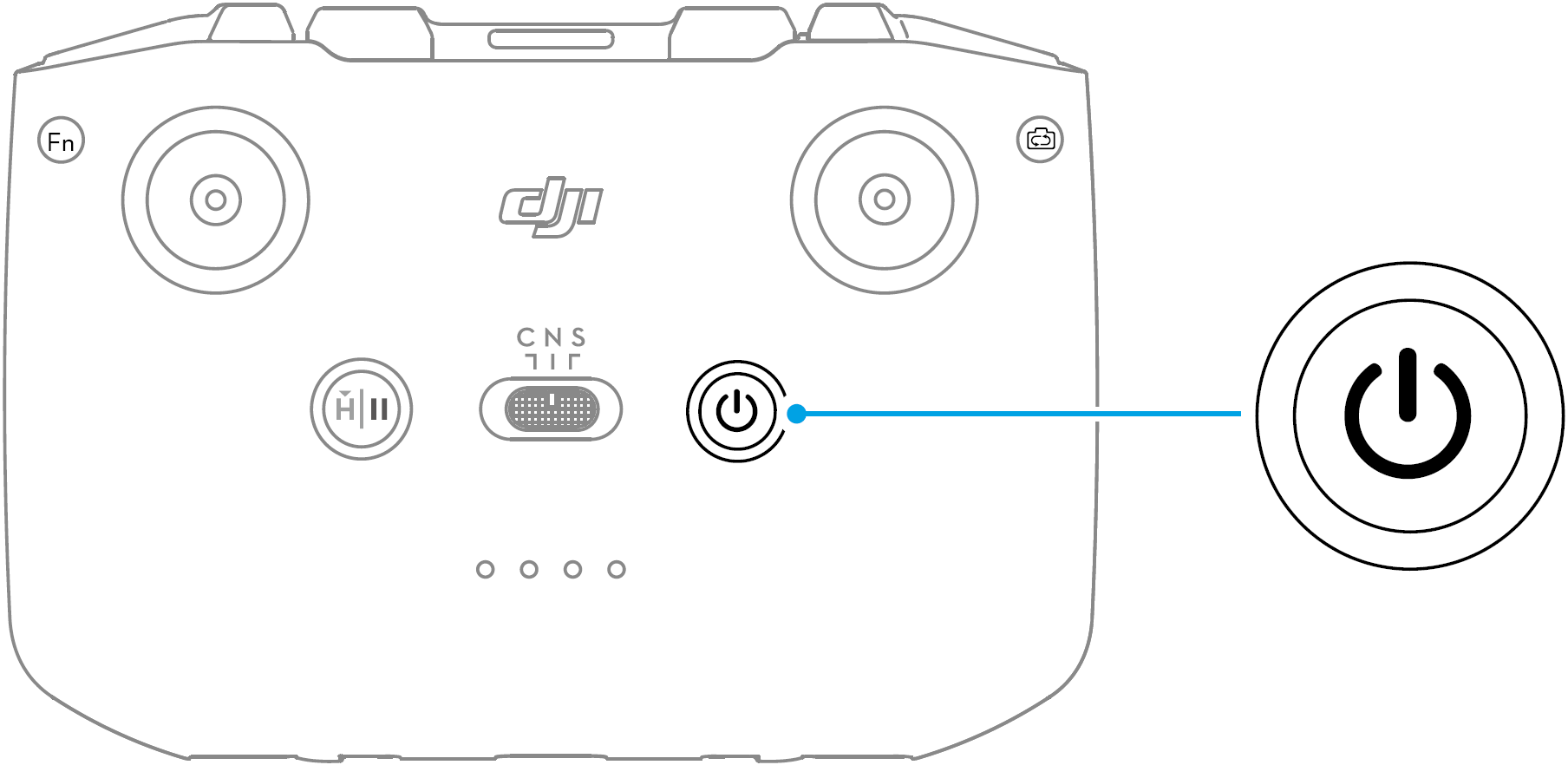

Включение/выключение
Нажмите кнопку питания один раз, чтобы проверить текущий уровень заряда аккумулятора.
Нажмите один раз, затем нажмите еще раз и удерживайте в течение двух секунд, чтобы включить или выключить пульт управления.

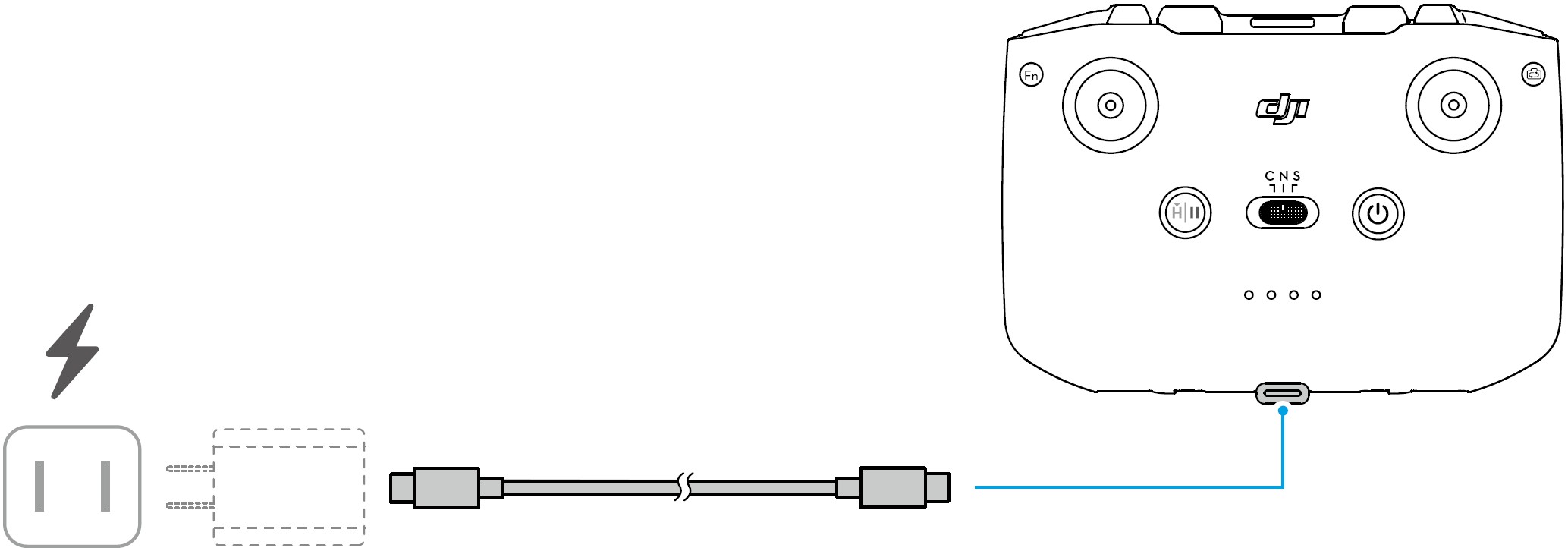

Зарядка аккумулятора
Подключите зарядное устройство к разъему USB-C на пульте управления.

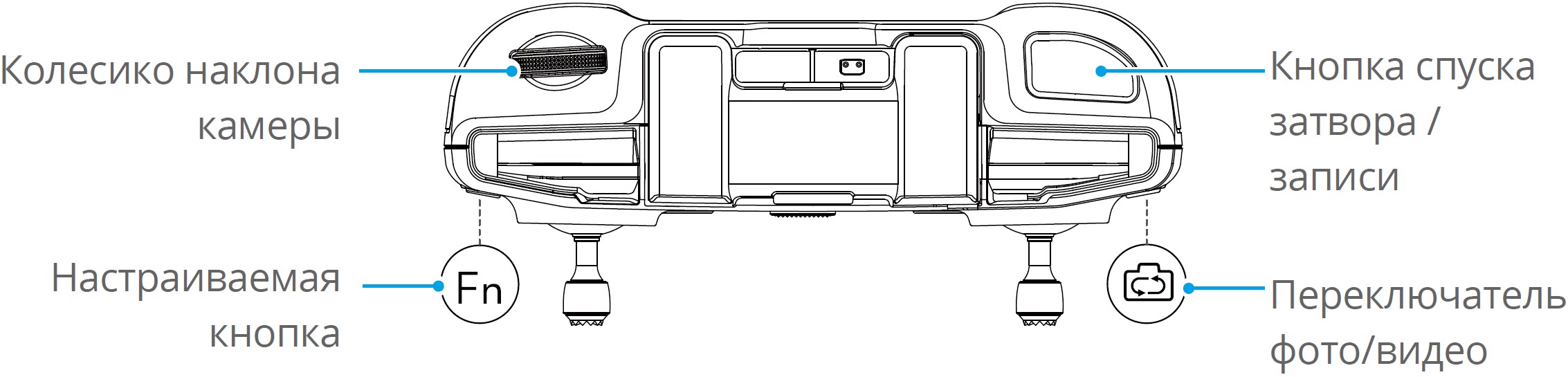

Управление стабилизатором и камерой
-
Кнопка спуска затвора / записи: нажмите один раз, чтобы сделать фотоснимок или начать/остановить запись.
-
Переключатель фото/видео: нажмите один раз для переключения между режимами фотосъемки и видео.
-
Колесико наклона камеры: служит для управления осью наклона стабилизатора.
-
Настраиваемые кнопки: нажмите и удерживайте настраиваемую кнопку, а затем используйте колесико наклона камеры для увеличения или уменьшения зума.
Управление дроном
Доступны три запрограммированных режима (режим 1, режим 2 и режим 3). Кроме того, с помощью приложения DJI Fly можно установить режимы с собственными настройками.
Режим управления по умолчанию для пульта управления — режим 2. В данном руководстве в качестве примера, иллюстрирующего использование джойстиков, выбран режим 2.
Нейтральное/центральное положение: джойстики находятся в центральном положении.
Движение джойстиком: джойстики отклоняются от центрального положения.
| Пульт управления (режим 2) | Дрон | Примечания |
|---|---|---|
|
|
|
Джойстик хода: перемещение левого джойстика вверх или вниз изменяет высоту дрона. • Переместите джойстик вверх для набора высоты или вниз для снижения. • Если джойстик расположен по центру, дрон зависнет в воздухе. • Чем больше отклонение джойстика от центра, тем быстрее дрон будет изменять высоту. Выполните взлет с помощью левого джойстика, когда моторы вращаются вхолостую. Перемещайте этот джойстик плавно, чтобы предотвратить внезапное изменение высоты. |
|
|
|
Джойстик поворота: передвижение левого джойстика влево или вправо позволяет управлять ориентацией дрона. • При перемещении джойстика влево дрон будет поворачиваться против часовой стрелки, при перемещении джойстика вправо дрон будет поворачиваться по часовой стрелке. • Если джойстик расположен по центру, дрон зависнет в воздухе. • Чем больше отклонение джойстика от центра, тем быстрее будет вращение дрона. |
|
|
|
Джойстик наклона: перемещение правого джойстика вверх и вниз изменяет наклон дрона. • Передвиньте джойстик вверх, чтобы направить дрон вперед, или вниз — чтобы дрон начал движение назад. • Если джойстик расположен по центру, дрон зависнет в воздухе. • Чем больше отклонение джойстика от центрального положения, тем быстрее дрон будет перемещаться. |
|
|
|
Джойстик крена: перемещение правого джойстика влево или вправо изменяет крен дрона. • При перемещении джойстика влево дрон летит влево, а при перемещении вправо — вправо. • Если джойстик расположен по центру, дрон зависнет в воздухе. • Чем больше отклонение джойстика от центрального положения, тем быстрее дрон будет перемещаться. |

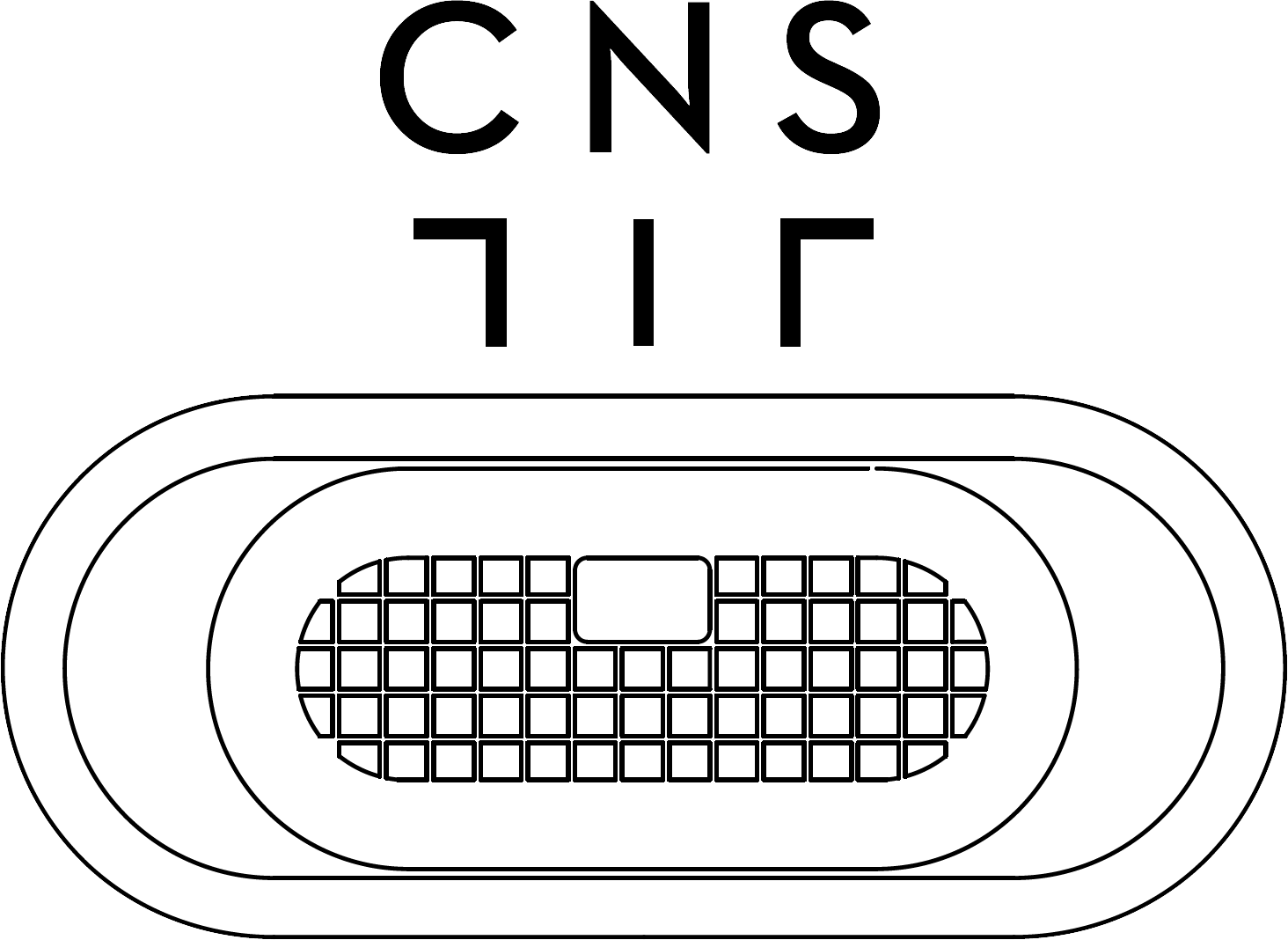

Переключатель режимов полета
Этот переключатель используется для выбора режима полета.
| Положение | Режим полета |
|---|---|
| S | Спортивный режим |
| N | Обычный режим |
| C | Кинематографический режим |

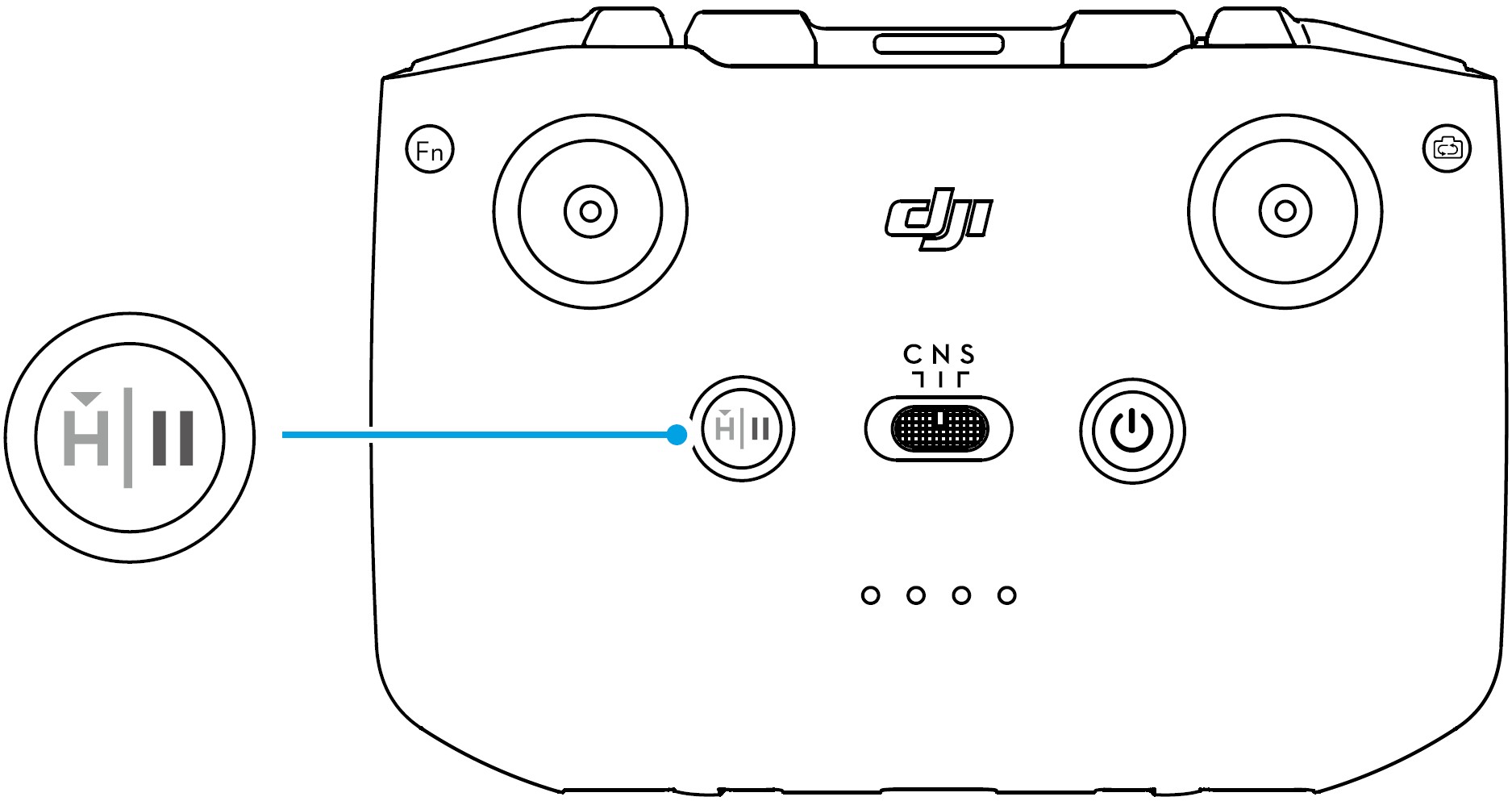

Кнопка приостановки полета/возврата домой
Нажмите один раз, чтобы дрон затормозил и завис в воздухе.
Нажмите и удерживайте кнопку до тех пор, пока пульт управления не подаст звуковой сигнал и не начнет возврат домой. Дрон вернется в последнюю записанную домашнюю точку. Чтобы отменить возврат домой и вернуться к управлению дроном, снова нажмите эту кнопку.

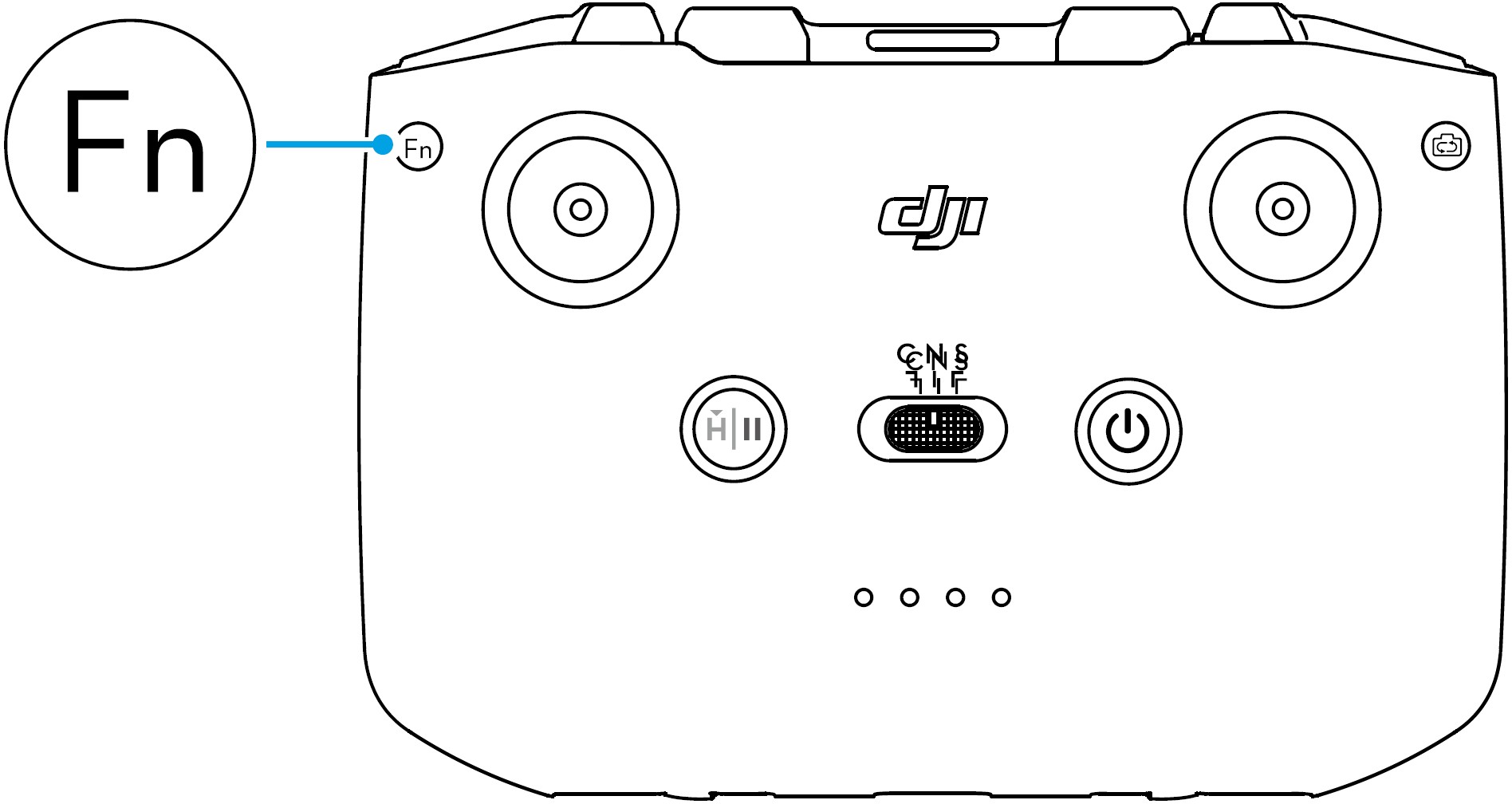

Настраиваемая кнопка
В приложении DJI Fly выберите «Настройки», а затем «Управление», чтобы установить функции настраиваемых кнопок.
Светодиодные индикаторы уровня заряда аккумулятора
Характер мигания - Уровень заряда аккумулятора
 |
|
|
|
76–100 % |
|
|
|
 |
51–75 % |
|
|
|
|
26–50 % |
|
|
|
|
0–25 % |
Оповещение с пульта управления
Пульт управления издает звуковой сигнал во время возврата домой. Этот сигнал нельзя отменить. Пульт управления издает звуковой сигнал, когда уровень заряда аккумулятора пульта управления снижается (до 6–10 %). Предупреждение о низком уровне заряда аккумулятора можно отменить, нажав кнопку питания. Сигнал предупреждения о критически низком уровне заряда аккумулятора появляется при заряде менее 5 %; его нельзя отменить.

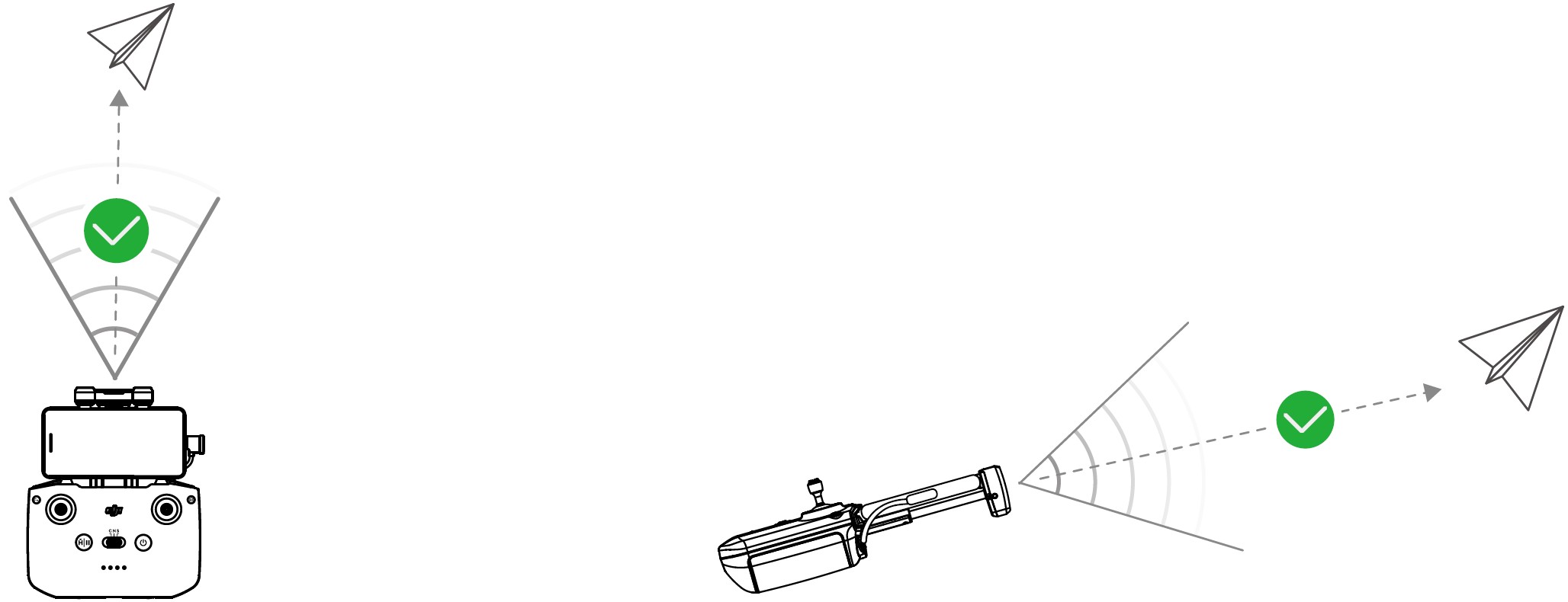

Оптимальная зона передачи сигнала
Сигнал между дроном и пультом управления наиболее надежен, если антенны расположены относительно дрона, как показано на рисунке.
Оптимальная зона передачи сигнала

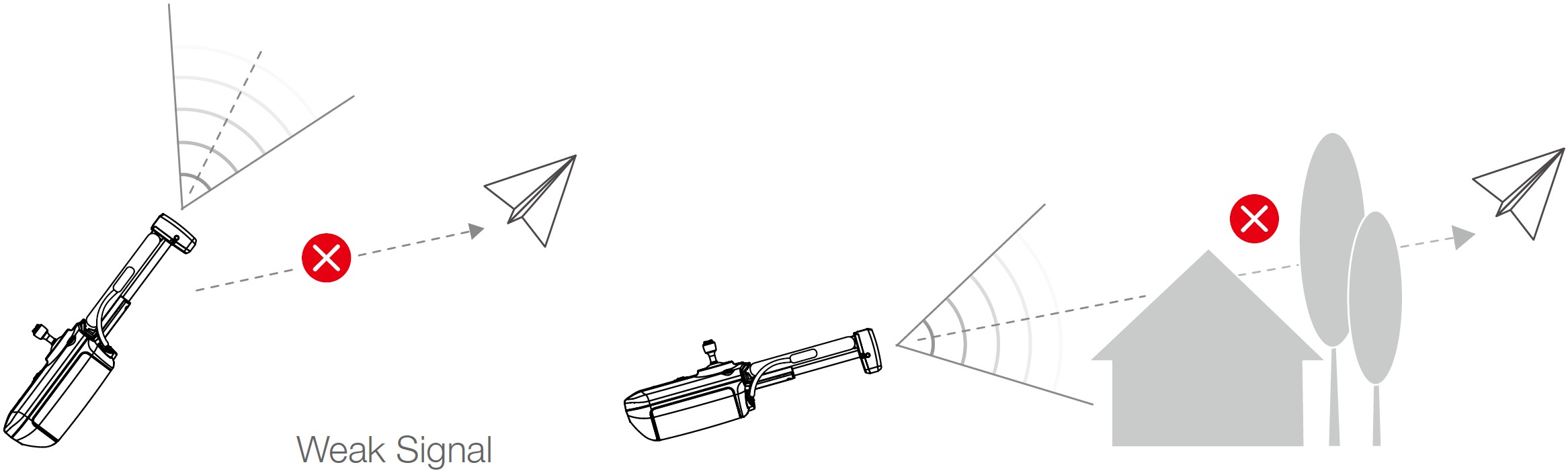

Слабый сигнал
-
НЕ используйте другие беспроводные устройства, работающие на той же частоте, что и пульт управления. Это может вызвать помехи пульта.
-
В DJI Fly будет получено уведомление, если во время полета сигнал передачи слабый. Отрегулируйте положение пульта управления, чтобы дрон находился в пределах оптимальной дальности передачи сигнала.
Сопряжение пульта управления
Когда пульт управления приобретается в комбо с дроном, он уже сопряжен с дроном. Если нет, выполните следующие действия, чтобы связать пульт управления и дрон после успешной активации.
-
Включите пульт управления и дрон.
-
Подключите мобильное устройство к пульту управления и запустите DJI Fly.
-
В режиме вида с камеры коснитесь и выберите «Управление», а затем «Повторное подключение к дрону» с помощью пульта управления.
-
Нажмите и удерживайте кнопку питания дрона более четырех секунд. Дрон издает звуковой сигнал один раз, а его светодиодные индикаторы уровня заряда мигают последовательно, указывая на готовность к сопряжению. После успешного сопряжения светодиодные индикаторы уровня заряда аккумулятора на пульте управления начнут гореть непрерывно.
-
Убедитесь, что во время сопряжения пульт управления находится на расстоянии не более 0,5 м от дрона.
-
При сопряжении нового пульта управления с дроном предыдущий пульт будет автоматически отключен.
-
Отключите Bluetooth и Wi-Fi на пульте управления для оптимальной передачи видео.
-
Перед полетом убедитесь в том, что пульт управления полностью заряжен. Пульт управления издает предупредительный звуковой сигнал при снижении уровня заряда аккумулятора. -
Если пульт управления включен и не используется в течение пяти минут, вы услышите звуковой сигнал. Через 6 минут пульт управления автоматически выключится. Переместите джойстики или нажмите любую кнопку, чтобы отменить предупреждение.
-
Отрегулируйте держатель для мобильного устройства, чтобы надежно закрепить его.
-
Полностью заряжайте аккумулятор по меньшей мере один раз в три месяца для поддержания его в хорошем рабочем состоянии.
-
НЕ используйте дрон при чрезмерном или недостаточном освещении, если вы используете мобильный телефон для управления полетом. Пользователь несет ответственность за корректную регулировку яркости дисплея, ему необходимо помнить, что прямые солнечные лучи могут отражаться от экрана и затруднять видимость во время управления полетом.
-
Убедитесь, что используете мобильное устройство вместе с пультом управления DJI RC-N2 для контроля дрона. Если по какой-то причине мобильное устройство выключится, посадите дрон как можно скорее в целях безопасности.
