DJI RC 2

Пульт управления DJI RC 2 оснащен функцией передачи видеосигнала O4, которая при использовании с дроном DJI Mini 4 Pro работает в диапазоне частот 2,4 ГГц, 5,8 ГГц и 5,1 ГГц. Она способна автоматически выбирать наилучший канал передачи и может в реальном времени передавать изображение в формате HD с разрешением 1080p и скоростью 60 кадров/с с дрона на пульт управления на расстояние до 20 км (в соответствии со стандартами FCC; измерено на открытой местности без помех). DJI RC 2 оснащен 5,5-дюймовым сенсорным экраном (разрешение 1920×1080 пикселей) и широким набором элементов управления и настраиваемых кнопок, что позволяет пользователям легко управлять дроном и дистанционно изменять его настройки. Другие функции пульта DJI RC 2 включают в себя встроенные глобальные навигационные спутниковые системы (GPS + Галилео + BeiDou), Bluetooth и подключение к Wi-Fi.

Этот пульт управления оборудован съемными джойстиками, встроенными динамиками, встроенной памятью объемом 32 Гбайта и разъемом для карты памяти microSD для хранения дополнительных материалов.

Аккумулятор с емкостью 6200 мА·ч и энергией 22,32 Вт·ч обеспечивает время работы пульта управления до трех часов.

Частота 5,1 ГГц может использоваться только в странах и регионах, где это разрешено местными законами и правилами.

Эксплуатация

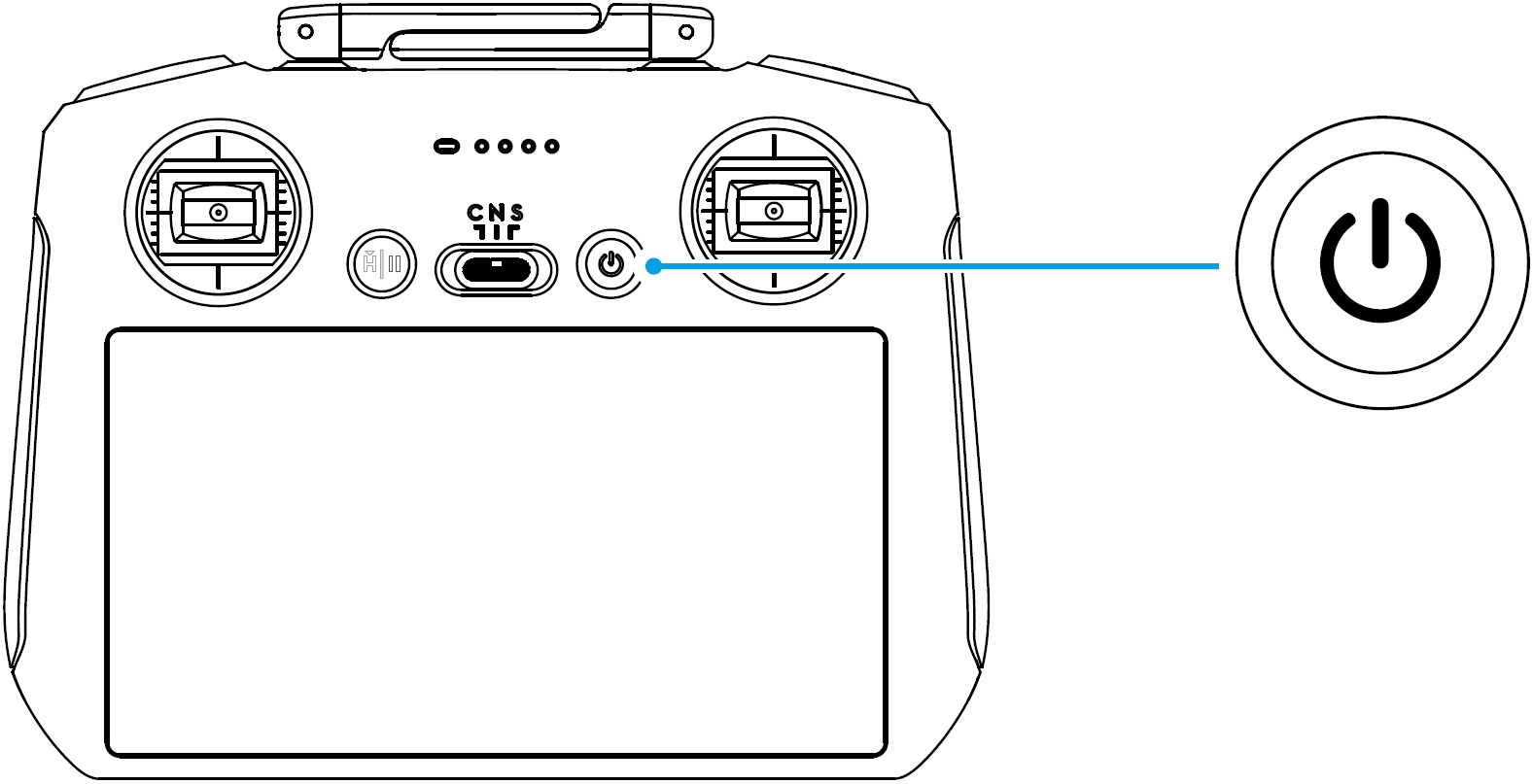

Включение/выключение

Нажмите кнопку питания один раз, чтобы проверить текущий уровень заряда аккумулятора.
Нажмите один раз, затем нажмите еще раз и удерживайте в течение двух секунд, чтобы включить или выключить пульт управления.

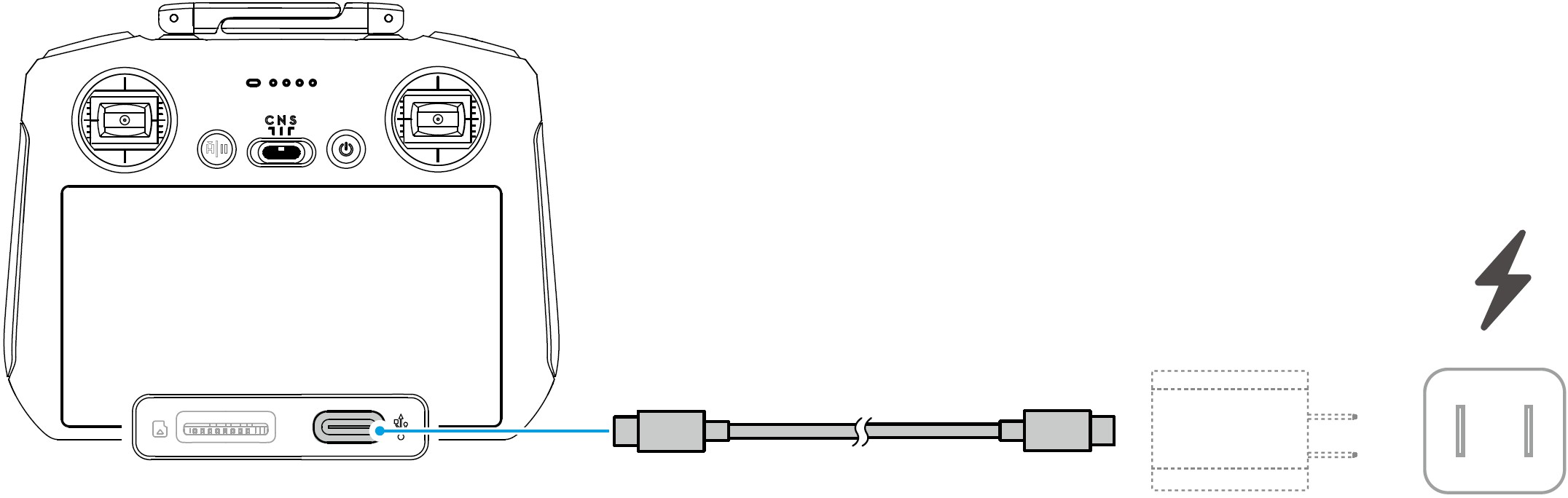

Зарядка аккумулятора

Подключите зарядное устройство к разъему USB-C на пульте управления. Полная зарядка пульта управления занимает приблизительно 1 час 30 минут (с помощью зарядного устройства USB 9 В/3 А).

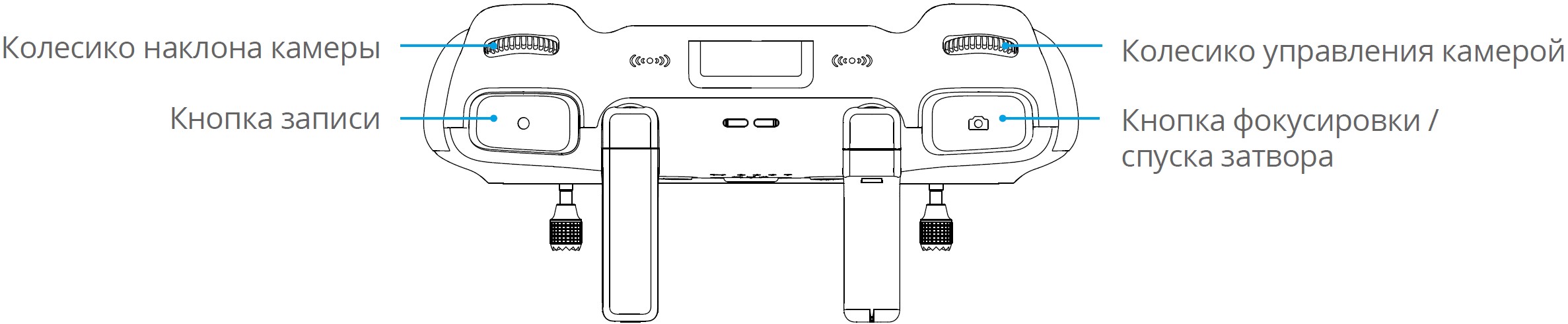

Управление стабилизатором и камерой

1. Кнопка фокусировки / спуска затвора: нажмите наполовину для автофокусировки и нажмите полностью, чтобы сделать фотоснимок.

2. Кнопка записи: нажмите один раз, чтобы начать или остановить запись.

3. Колесико управления камерой: по умолчанию используется для регулировки зума. Для колесика можно задать функции регулировки фокусного расстояния, диафрагмы, выдержки и ISO.

4. Колесико наклона камеры: служит для управления осью наклона стабилизатора.

Управление дроном

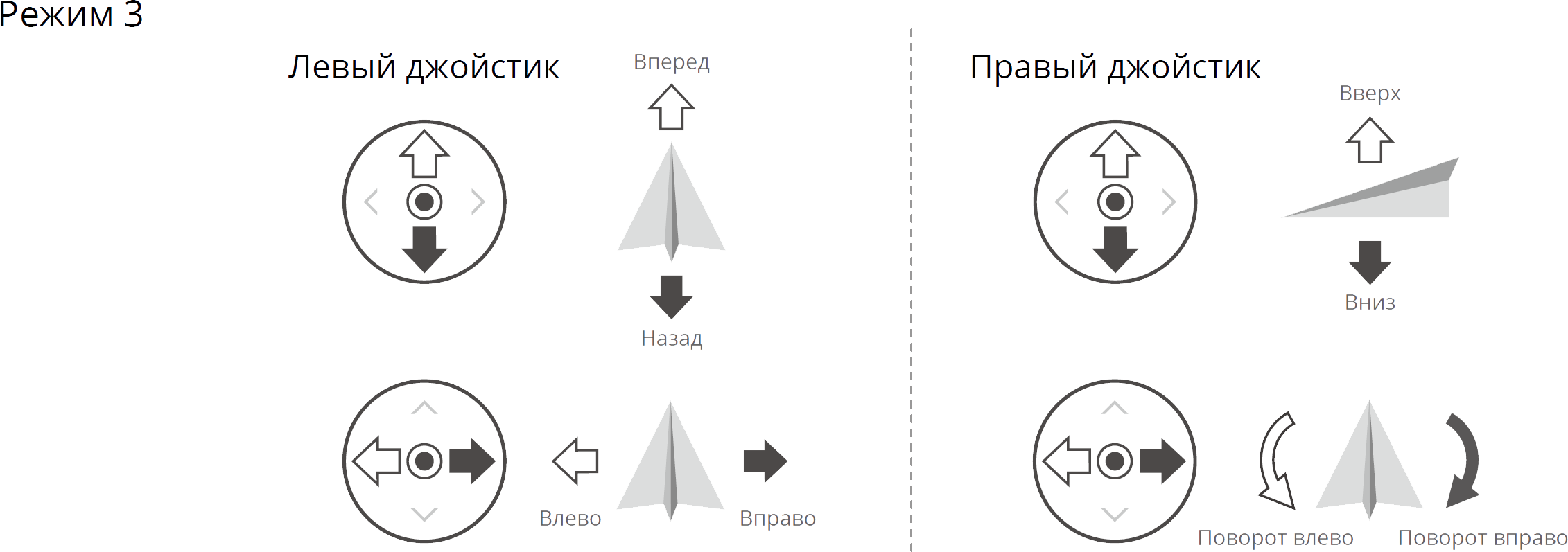

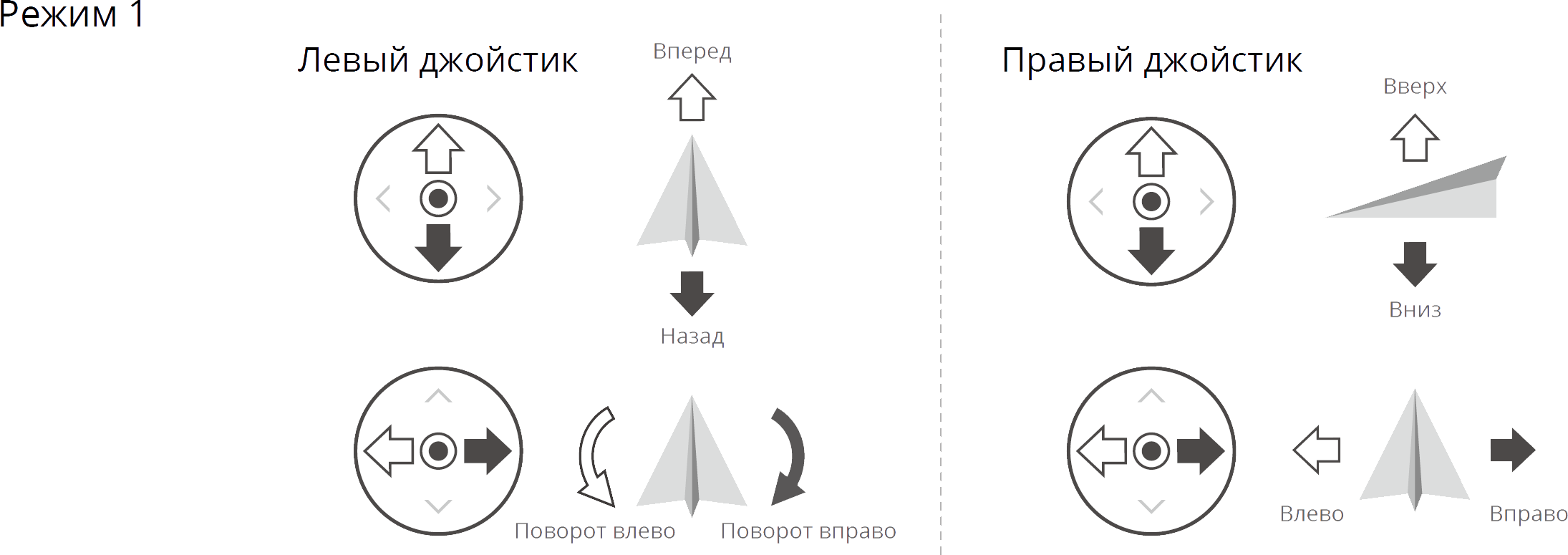

Доступны три запрограммированных режима (режим 1, режим 2 и режим 3). Кроме того, с помощью приложения DJI Fly можно установить режимы с собственными настройками.

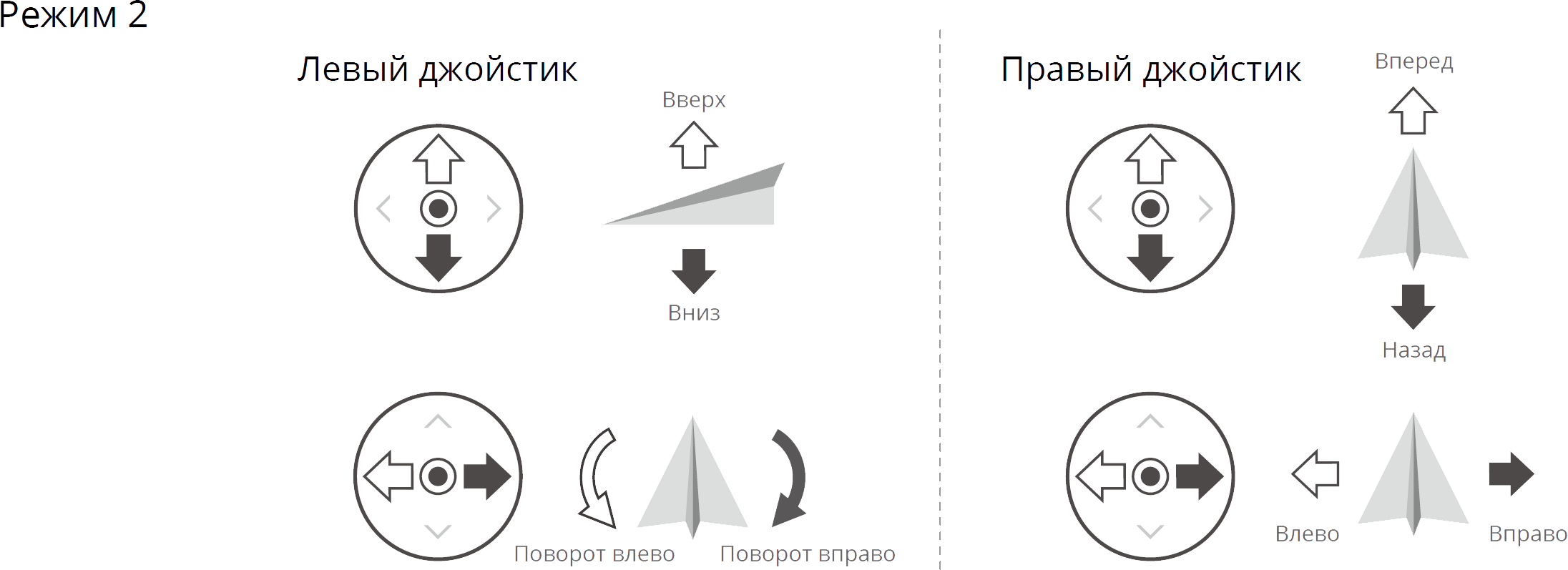

Режим управления по умолчанию для пульта управления — режим 2. В данном руководстве в качестве примера, иллюстрирующего использование джойстиков, выбран режим 2.

Нейтральное/центральное положение: джойстики находятся в центральном положении.

Движение джойстиком: джойстики отклоняются от центрального положения.

---

Джойстик крена: перемещение правого джойстика влево или вправо изменяет крен дрона.

• При перемещении джойстика влево дрон летит влево, а при перемещении вправо — вправо.

• Если джойстик расположен по центру, дрон зависнет в воздухе.

• Чем больше отклонение джойстика от центрального положения, тем быстрее дрон будет перемещаться.

---

Переключатель режимов полета

Этот переключатель используется для выбора режима полета.

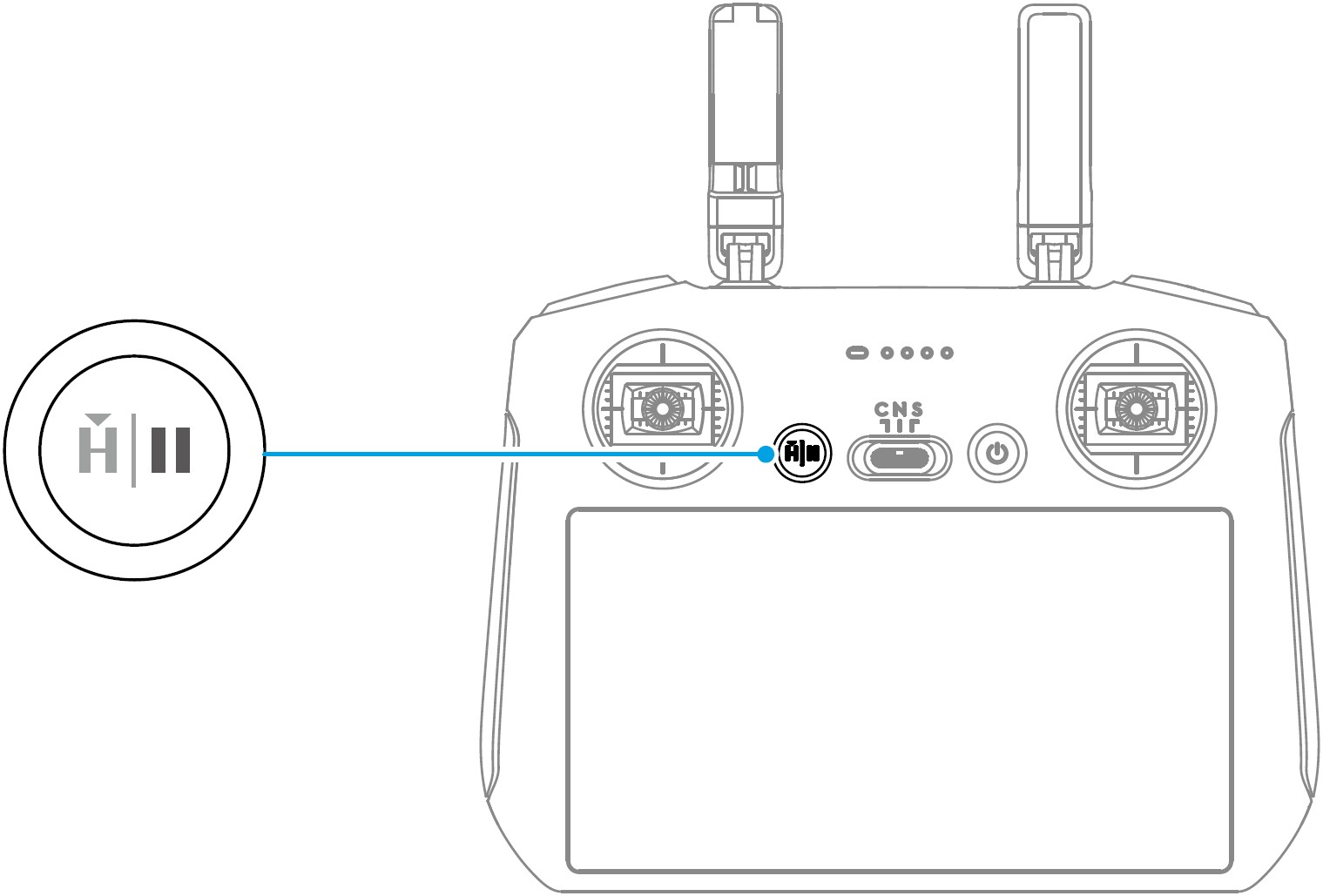

Кнопка приостановки полета/возврата домой

Нажмите один раз, чтобы дрон затормозил и завис в воздухе.

Нажмите и удерживайте кнопку до тех пор, пока пульт управления не подаст звуковой сигнал и не начнет возврат домой. Дрон вернется в последнюю записанную домашнюю точку. Чтобы отменить возврат домой и вернуться к управлению дроном, снова нажмите эту кнопку.

---

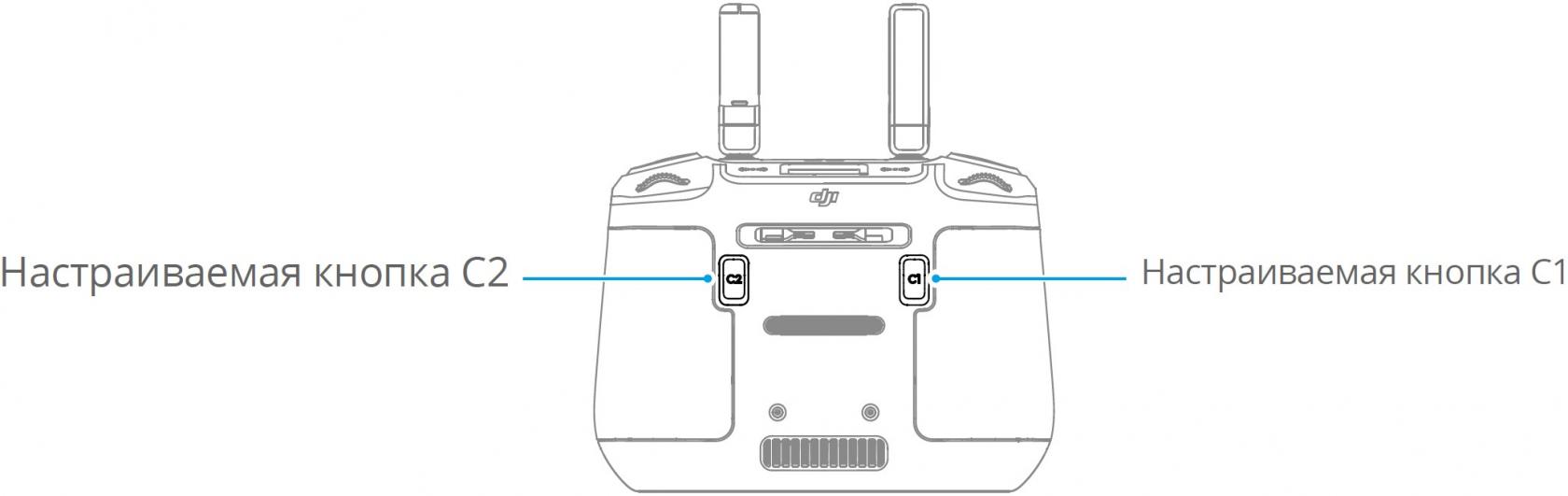

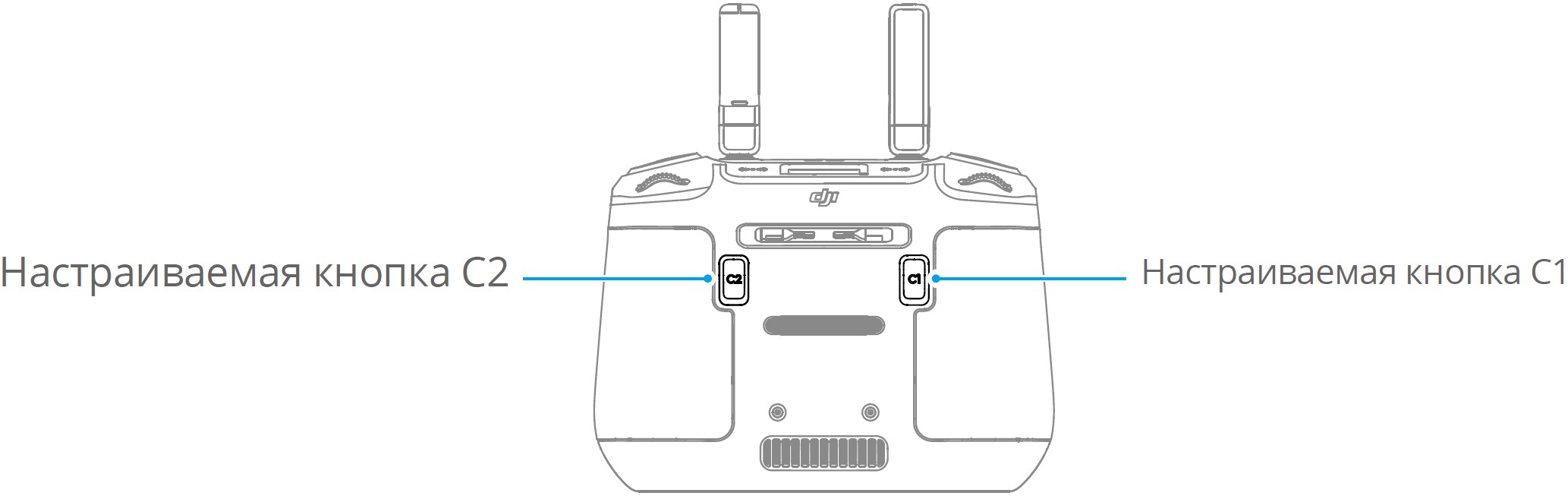

Настраиваемая кнопка

Перейдите в «Настройки» > «Управление» в DJI Fly, чтобы установить функции настраиваемых кнопок C1 и C2.

---

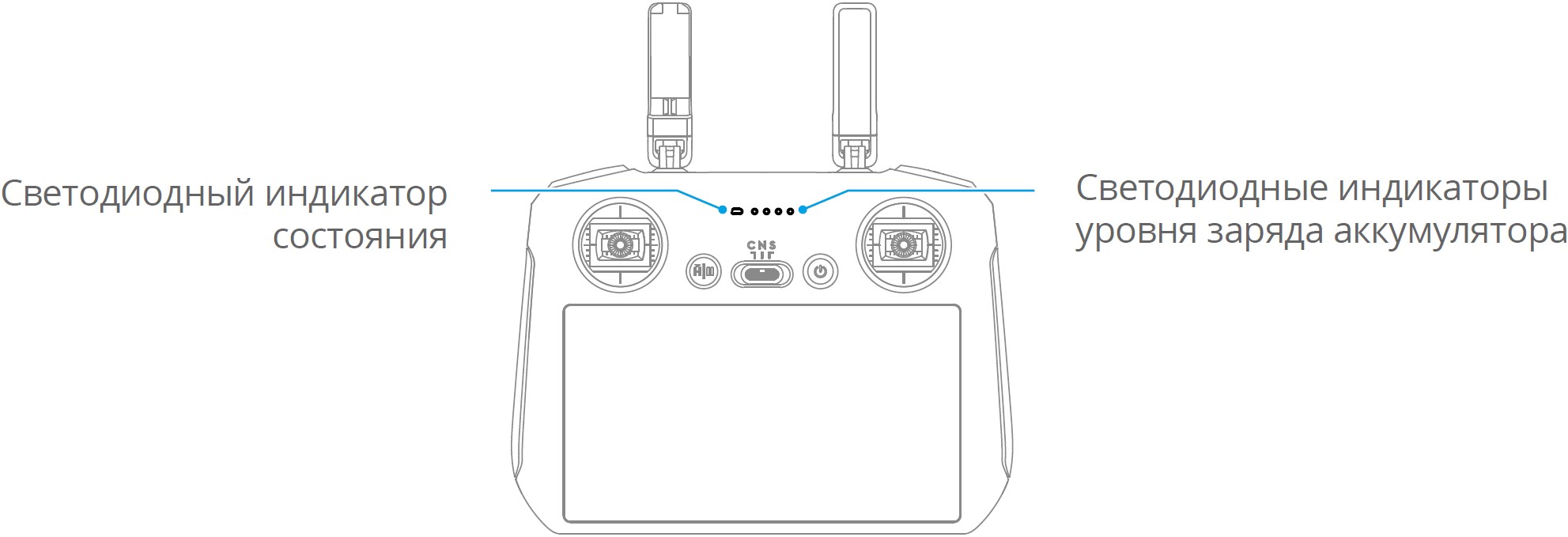

Светодиодные индикаторы пульта управления

---

Светодиодный индикатор состояния

---

Светодиодные индикаторы уровня заряда аккумулятора

Оповещение с пульта управления

Пульт управления издает звуковой сигнал при ошибке или предупреждении. Обращайте внимание на сообщения, возникающие на сенсорном экране или в DJI Fly. Проведите по экрану сверху вниз и выберите «Отключить звук», чтобы отключить все оповещения, или сдвиньте регулятор громкости на 0, чтобы отключить некоторые оповещения.

Пульт управления издает звуковой сигнал во время возврата домой. Этот сигнал нельзя отменить. Пульт управления издает звуковой сигнал, когда уровень заряда аккумулятора пульта управления снижается (до 6–10 %). Предупреждение о низком уровне заряда аккумулятора можно отменить, нажав кнопку питания. Сигнал предупреждения о критически низком уровне заряда аккумулятора появляется при заряде менее 5 %; его нельзя отменить.

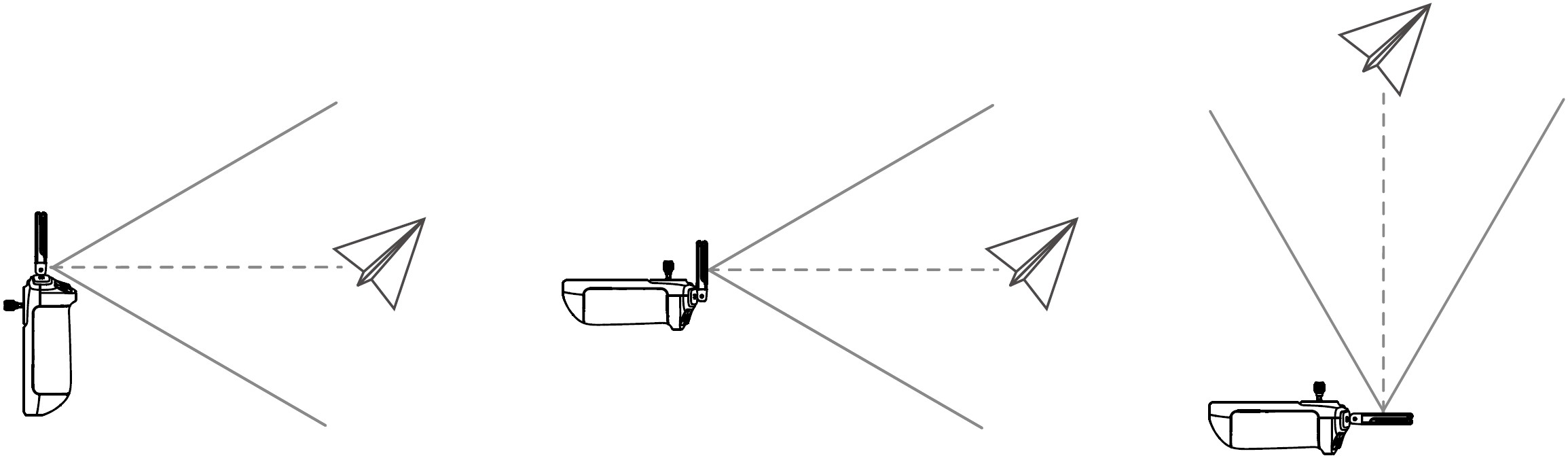

Оптимальная зона передачи сигнала

Сигнал между дроном и пультом управления наиболее надежен, если антенны расположены относительно дрона, как показано на рисунке.

Оптимальная дальность передачи сигнала достигается, когда антенны обращены к дрону, а угол между антеннами и задней частью пульта составляет 180° или 270°.

---

• НЕ используйте другие беспроводные устройства, работающие на той же частоте, что и пульт управления. Это может вызвать помехи пульта.

• В DJI Fly будет получено уведомление, если во время полета сигнал передачи слабый. Отрегулируйте антенны, чтобы убедиться, что дрон находится внутри диапазона оптимальной дальности передачи сигнала.

---

Сопряжение пульта управления

Когда пульт управления приобретается в комбо с дроном, он уже сопряжен с дроном.
Если нет, выполните следующие действия, чтобы связать пульт управления и дрон после успешной активации.

1. Включите пульт управления и дрон.

2. Запустите приложение DJI Fly.

3. В режиме вида с камеры коснитесь и выберите «Управление», а затем «Повторное подключение к дрону». Во время сопряжения светодиодный индикатор состояния пульта управления мигает синим, а пульт управления издает звуковой сигнал.

4. Нажмите и удерживайте кнопку питания дрона более четырех секунд. Дрон издает звуковой сигнал один раз, а его светодиодные индикаторы уровня заряда мигают последовательно, указывая на готовность к сопряжению. Пульт управления издает звуковой сигнал дважды, а его светодиодный индикатор состояния загорится зеленым, указывая на успешное сопряжение.

• Убедитесь, что во время сопряжения пульт управления находится на расстоянии не более 0,5 м от дрона.

• При сопряжении нового пульта управления с дроном предыдущий пульт будет автоматически отключен.

• Отключите Bluetooth и Wi-Fi для оптимальной передачи видео.

• Перед полетом убедитесь в том, что пульт управления полностью заряжен. Пульт управления издает предупредительный звуковой сигнал при снижении уровня заряда аккумулятора.

• Если пульт управления включен и не используется в течение пяти минут, вы услышите звуковой сигнал. Через 6 минут пульт управления автоматически выключится. Переместите джойстики или нажмите любую кнопку, чтобы отменить предупреждение.

• Полностью заряжайте аккумулятор по меньшей мере один раз в три месяца для поддержания его в хорошем рабочем состоянии.

• НЕ используйте дрон при чрезмерном или недостаточном освещении, если вы применяете пульт управления для управления полетом. Пользователь несет ответственность за корректную регулировку яркости дисплея, ему необходимо помнить, что прямые солнечные лучи могут отражаться от экрана и затруднять видимость во время управления полетом.

---

Работа с сенсорным экраном

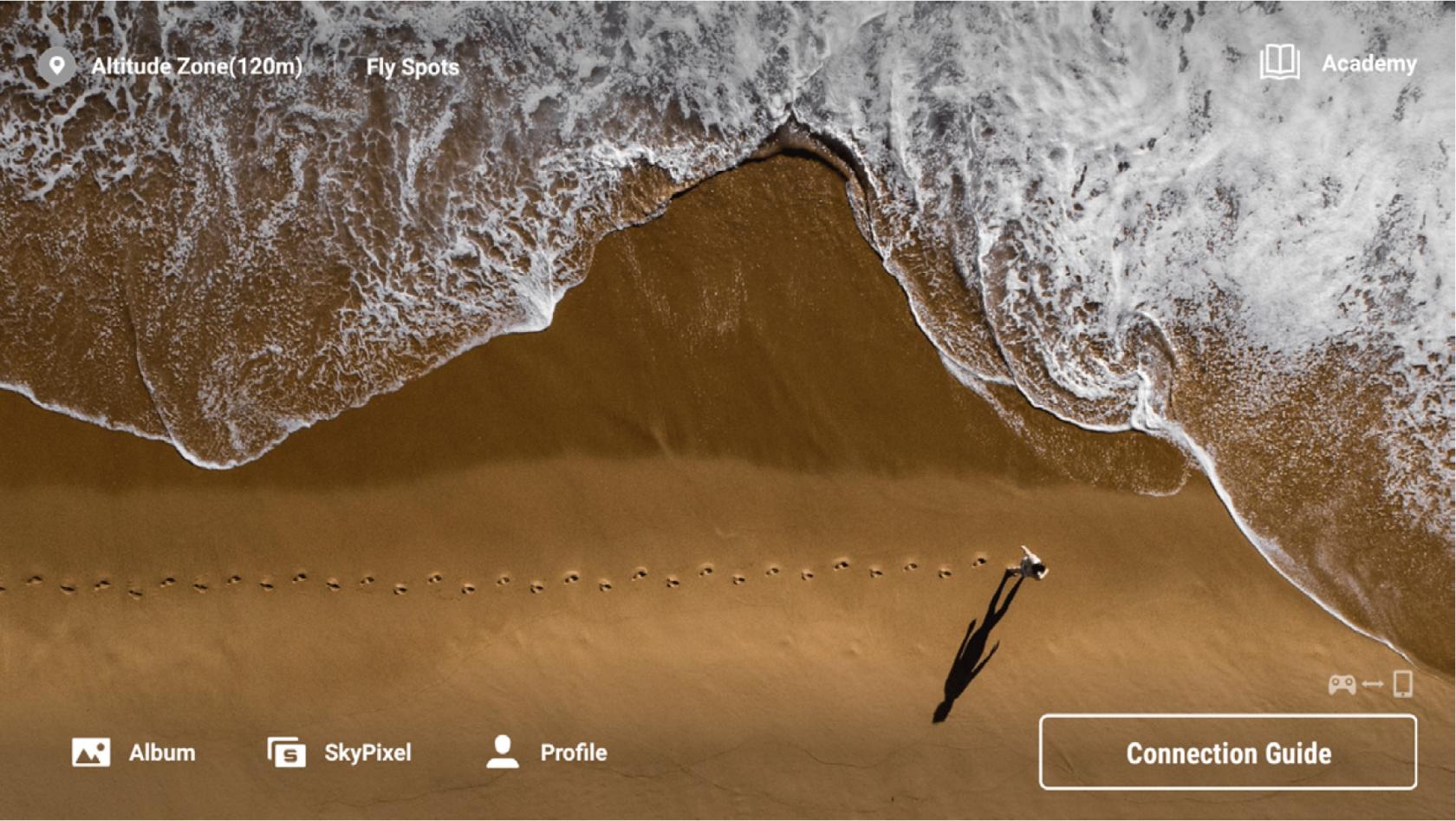

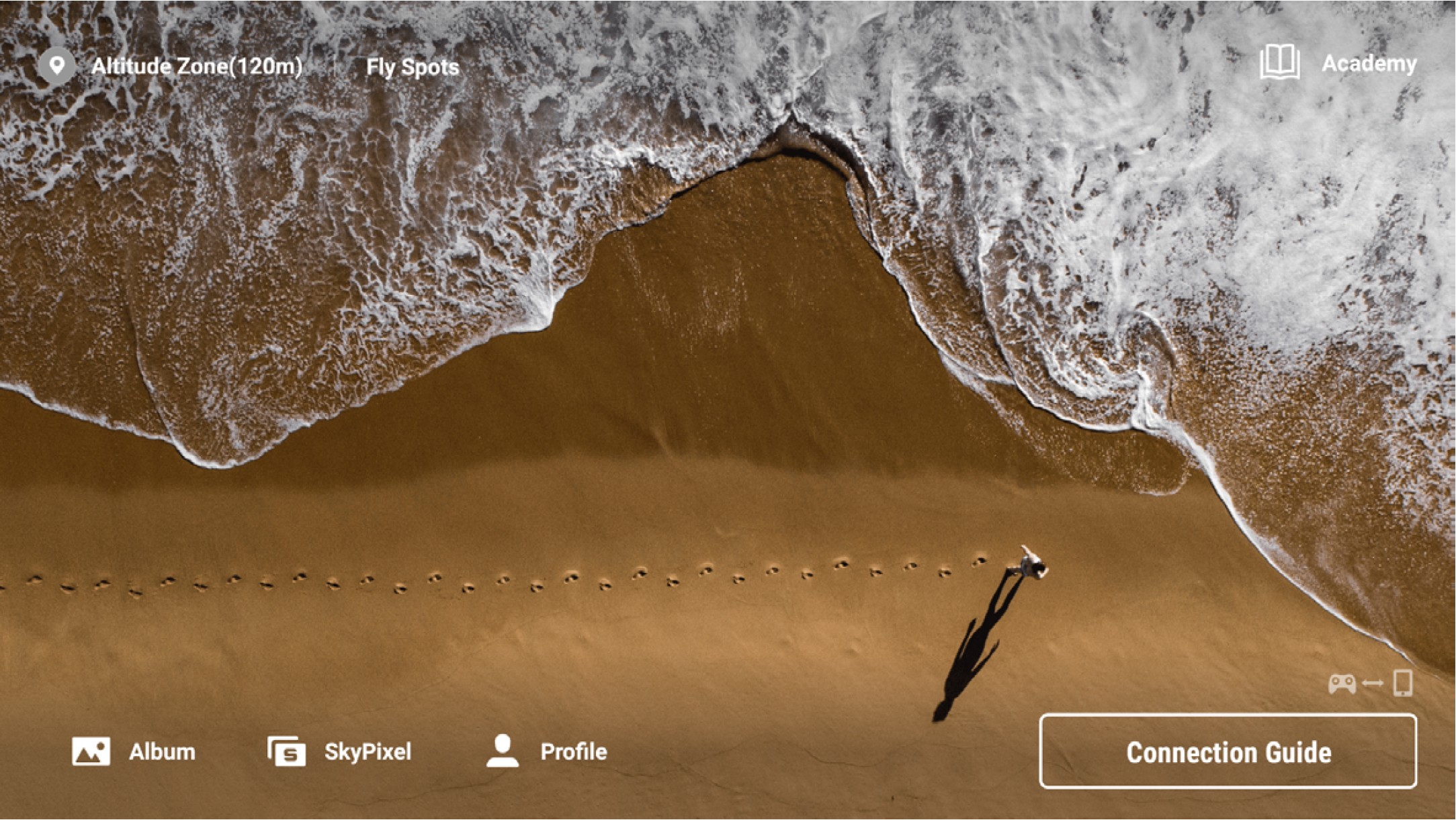

Главный экран

---

Движения по экрану

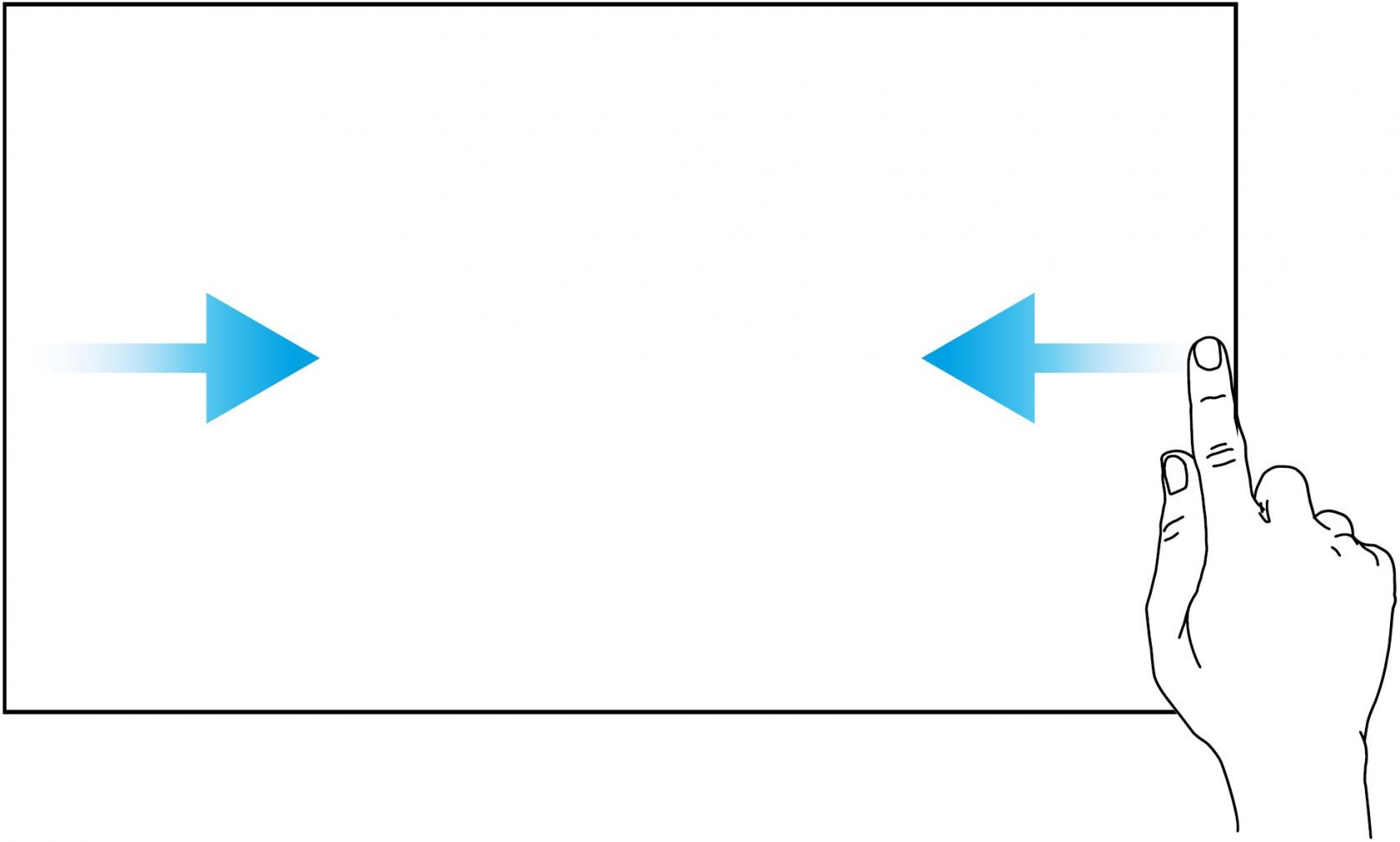

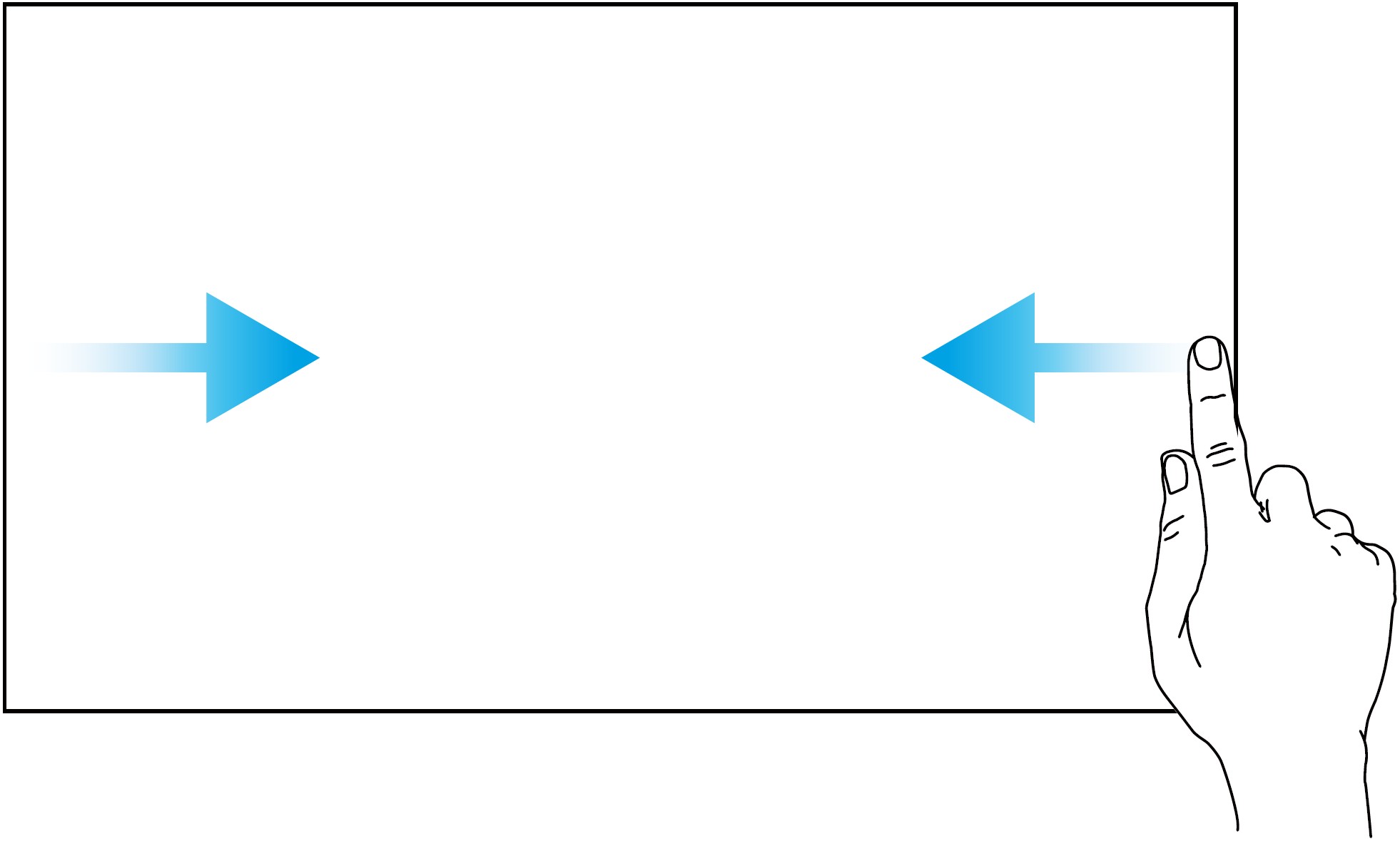

Проведите пальцем слева или справа в центр экрана, чтобы вернуться на предыдущий экран.

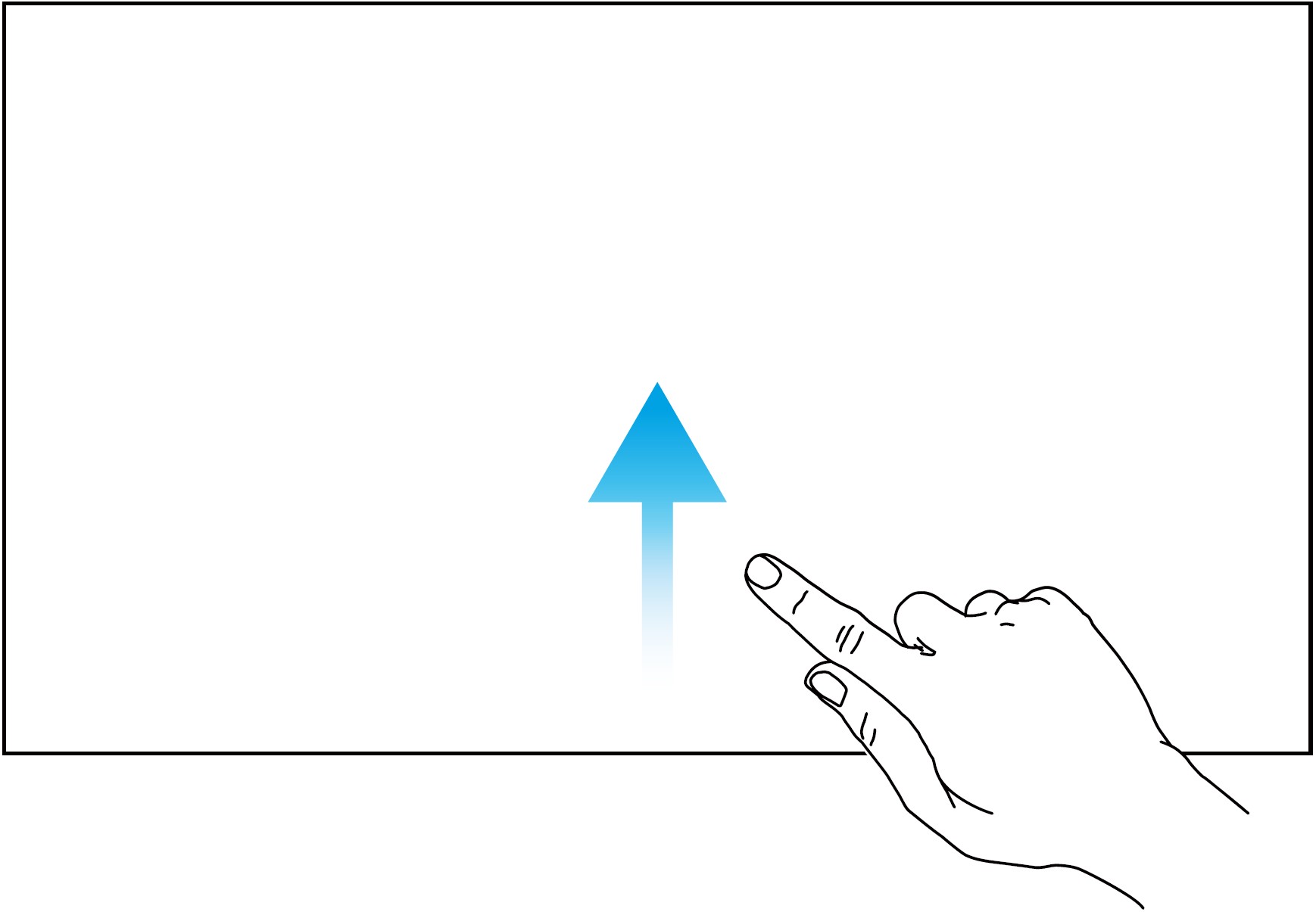

Проведите пальцем снизу вверх, чтобы вернуться в DJI Fly.

---

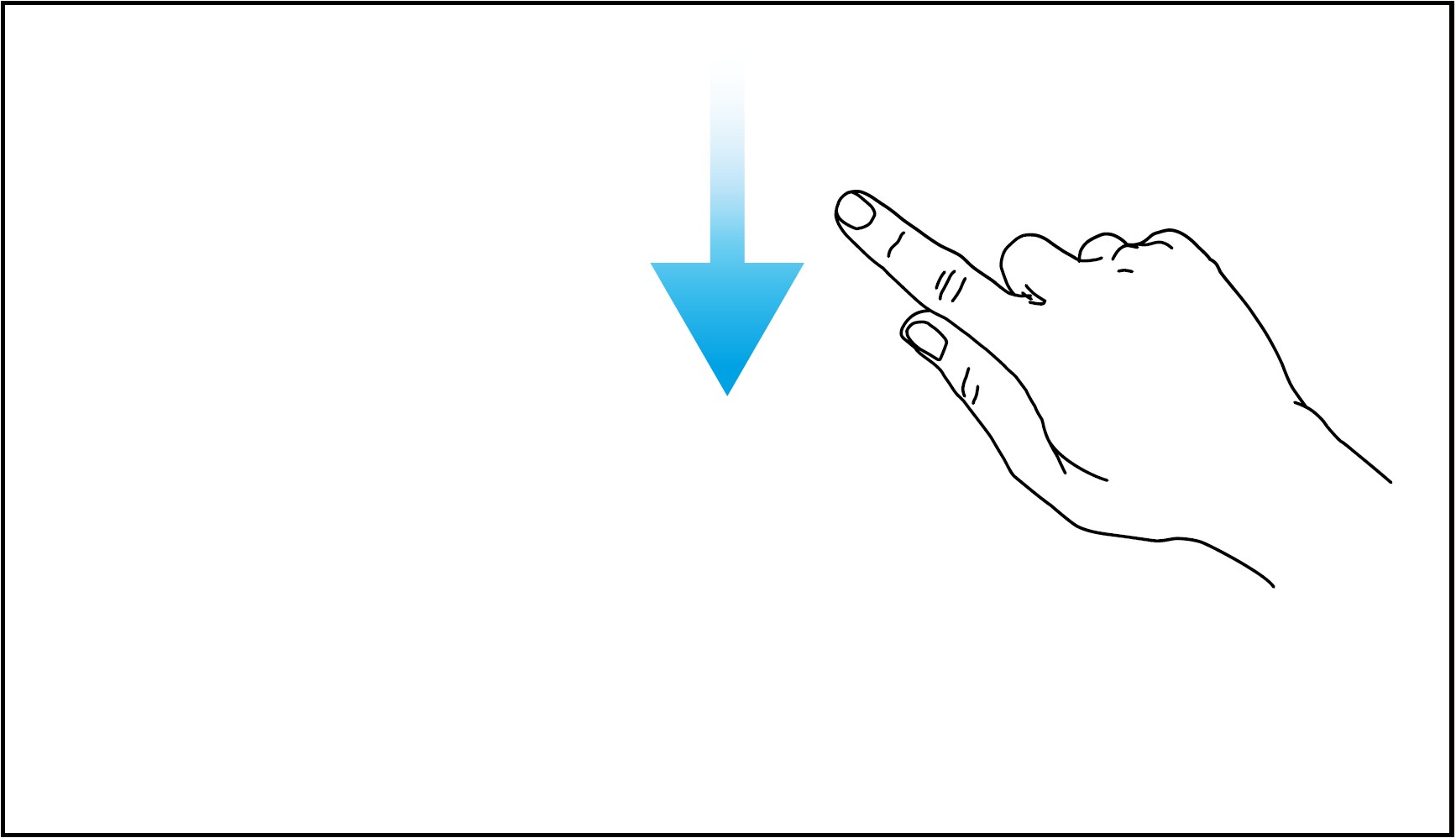

Чтобы открыть строку состояния в DJI Fly, проведите пальцем по экрану сверху вниз.
В строке состояния отображаются время, сигнал Wi-Fi, уровень заряда аккумулятора пульта управления и другие параметры.

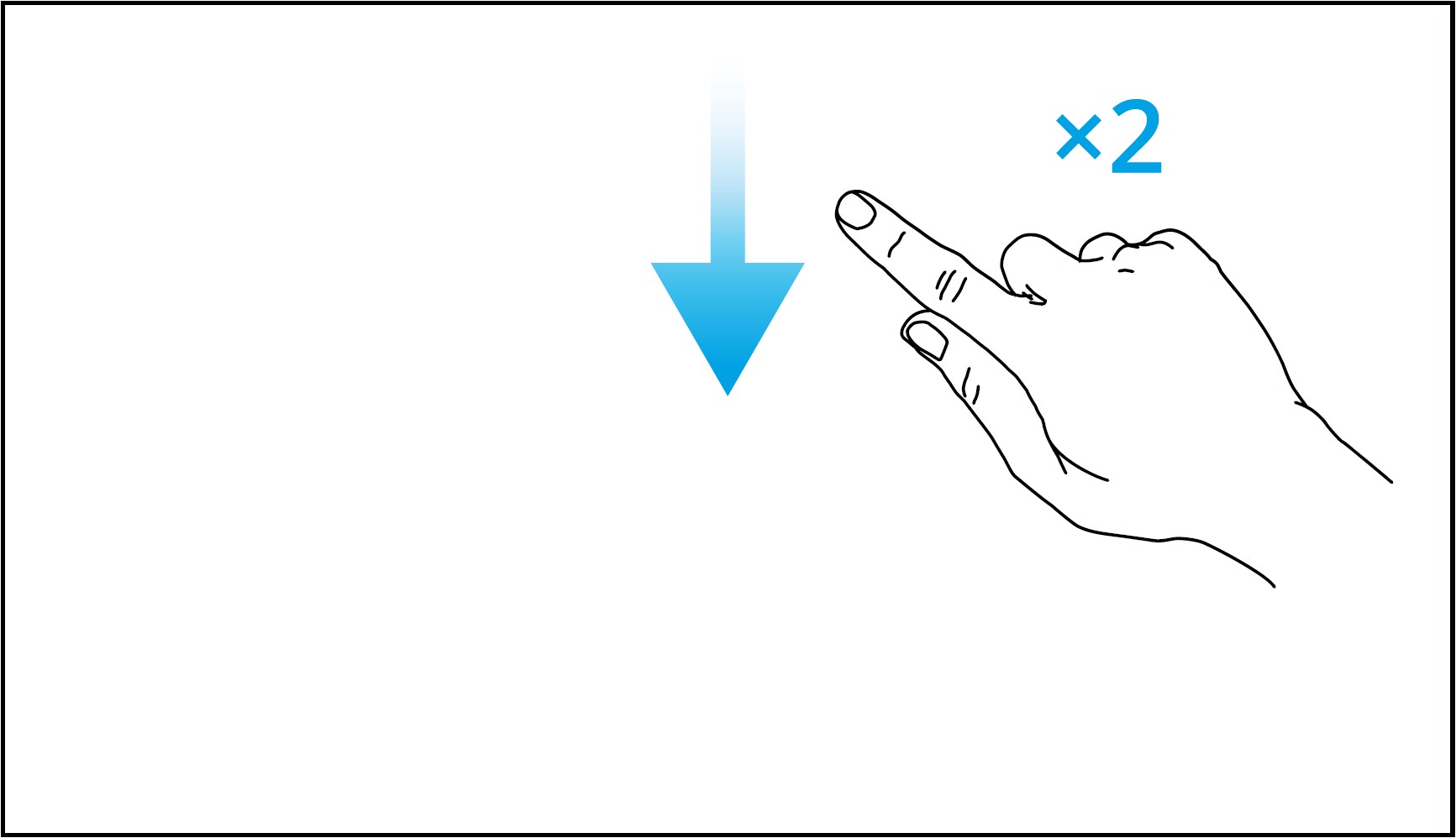

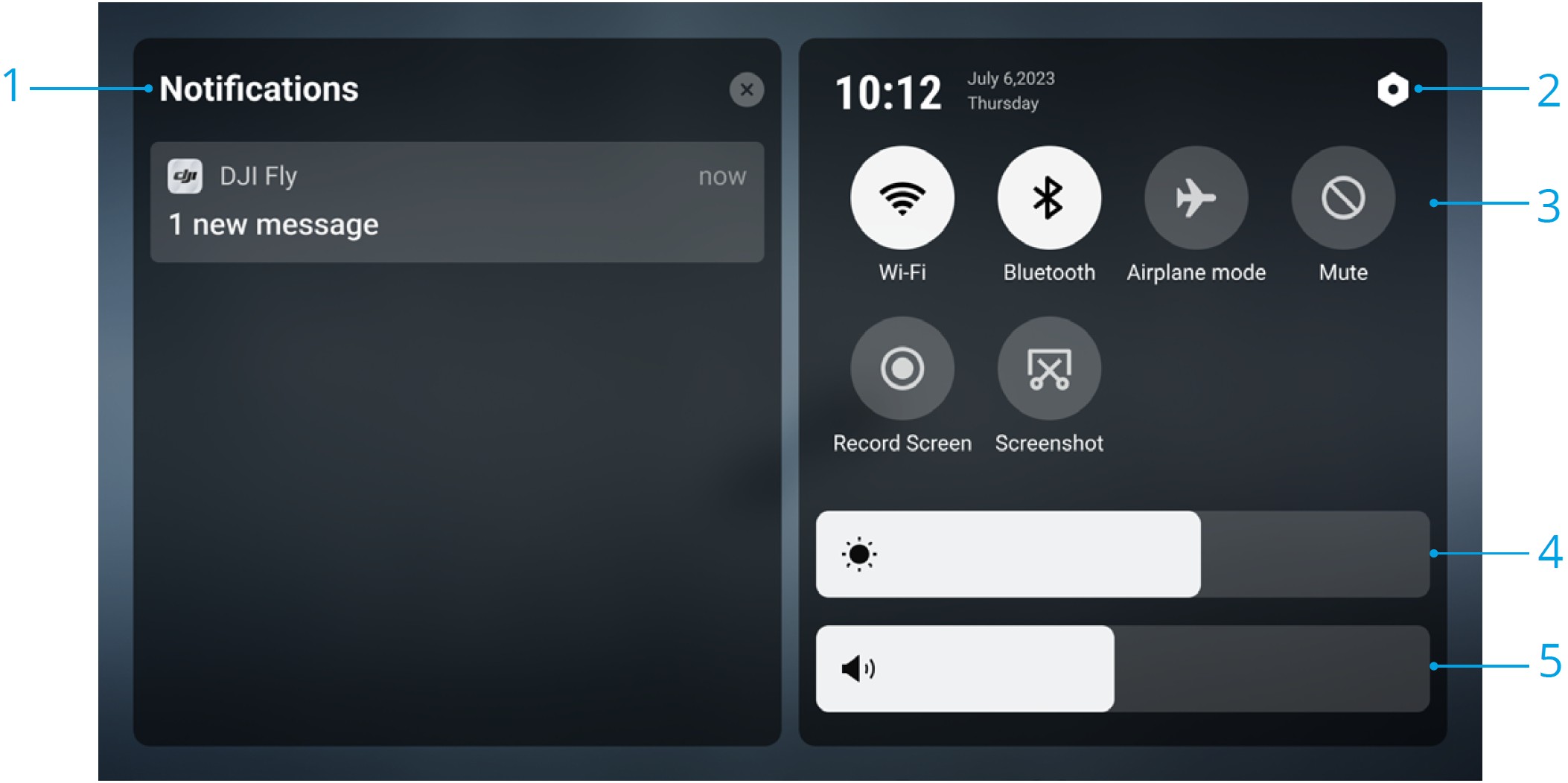

Проведите пальцем дважды по экрану сверху вниз, чтобы открыть в DJI Fly окно быстрых настроек.

---

1. Уведомления
   Коснитесь значка, чтобы увидеть уведомления системы.

2. Настройки системы
   Коснитесь для доступа к системным настройкам и отрегулируйте такие параметры, как Bluetooth, громкость и сеть. Пользователи также могут просмотреть Руководство, чтобы узнать больше об элементах управления и светодиодных индикаторах состояния.

3. Комбинации клавиш быстрого доступа

• [Wi-Fi]: коснитесь, чтобы включить или выключить Wi-Fi. Нажмите и удерживайте значок нажатым, чтобы войти в настройки и добавить новую сеть Wi-Fi или подключиться к имеющейся.

---

• [Bluetooth]: коснитесь, чтобы включить или выключить Bluetooth. Нажмите и удерживайте значок нажатым, чтобы войти в настройки и выполнить соединение по Bluetooth с расположенными рядом устройствами.

• [Режим полета]: коснитесь, чтобы включить режим полета. Wi-Fi и Bluetooth будут отключены.

• [Без звука]: коснитесь для отключения системных уведомлений и отключения всех оповещений.

• [Запись экрана]: коснитесь, чтобы начать запись экранного видео.

• [Скриншот]: коснитесь, чтобы сделать снимок экрана.

4. Регулировка яркости
   Воспользуйтесь полосой регулировки, чтобы настроить яркость экрана.

5. Регулировка громкости
   Воспользуйтесь полосой регулировки, чтобы настроить громкость.

---

Расширенные функции безопасности

После использования пульта управления в зоне с электромагнитными помехами может потребоваться повторная калибровка компаса. Если компас пульта управления требует повторной калибровки, на экране появится соответствующее уведомление. Коснитесь этого уведомления, чтобы начать калибровку. Во всех остальных случаях для калибровки пульта управления можно воспользоваться представленными ниже инструкциями.

1. Включите питание пульта управления и войдите в раздел быстрых настроек.

2. Выберите «Системные настройки», прокрутите вниз и коснитесь «Компас».

3. Следуйте инструкциям на экране для калибровки компаса.

4. При успешном завершении калибровки появится оповещение.
