Пользовательские слои высот (DEM, DTM, DSM)

UgCS позволяет добавлять собственные слои высот. Дополнительные данные о высоте для конкретной области (помимо источников данных о высоте по умолчанию) можно импортировать из локальных файлов или указать внешнюю ссылку.

UgCS поддерживает форматы ArcASCII, GeoTIFF и SRTM, но все растровые форматы GDAL (подробнее), которые поддерживают географическую привязку, должны работать. Предполагается, что все высоты в импортированных DEMS выше эллипсоида WGS84, EPSG: 3857. Другие вертикальные данные не поддерживаются. Данные DEM с высоким разрешением (<1 м / пиксель) автоматически уменьшаются до 1 м / пиксель во время импорта для повышения производительности.

Импорт сторонних данных о высоте из локального файла.

• Нажмите на параметры карты (значок глобуса в правом верхнем углу экрана);
• Нажмите на слои карты и выберите «Высота над уровнем моря»;
• Нажмите «Добавить» и придумайте уникальное название для объекта;
• Выберите созданный объект и нажмите «Загрузить»;
• Выберите источник данных о высоте над уровнем моря, например последнюю ортофотосъёмку с локального диска.

Порядок расположения объектов в списке имеет решающее значение, поскольку он определяет приоритет высоты рельефа, отображаемой на карте.

Можно изменить состояние источника с «включено» на «выключено».
Кнопка «Фокус» отображает карту импортированного объекта.

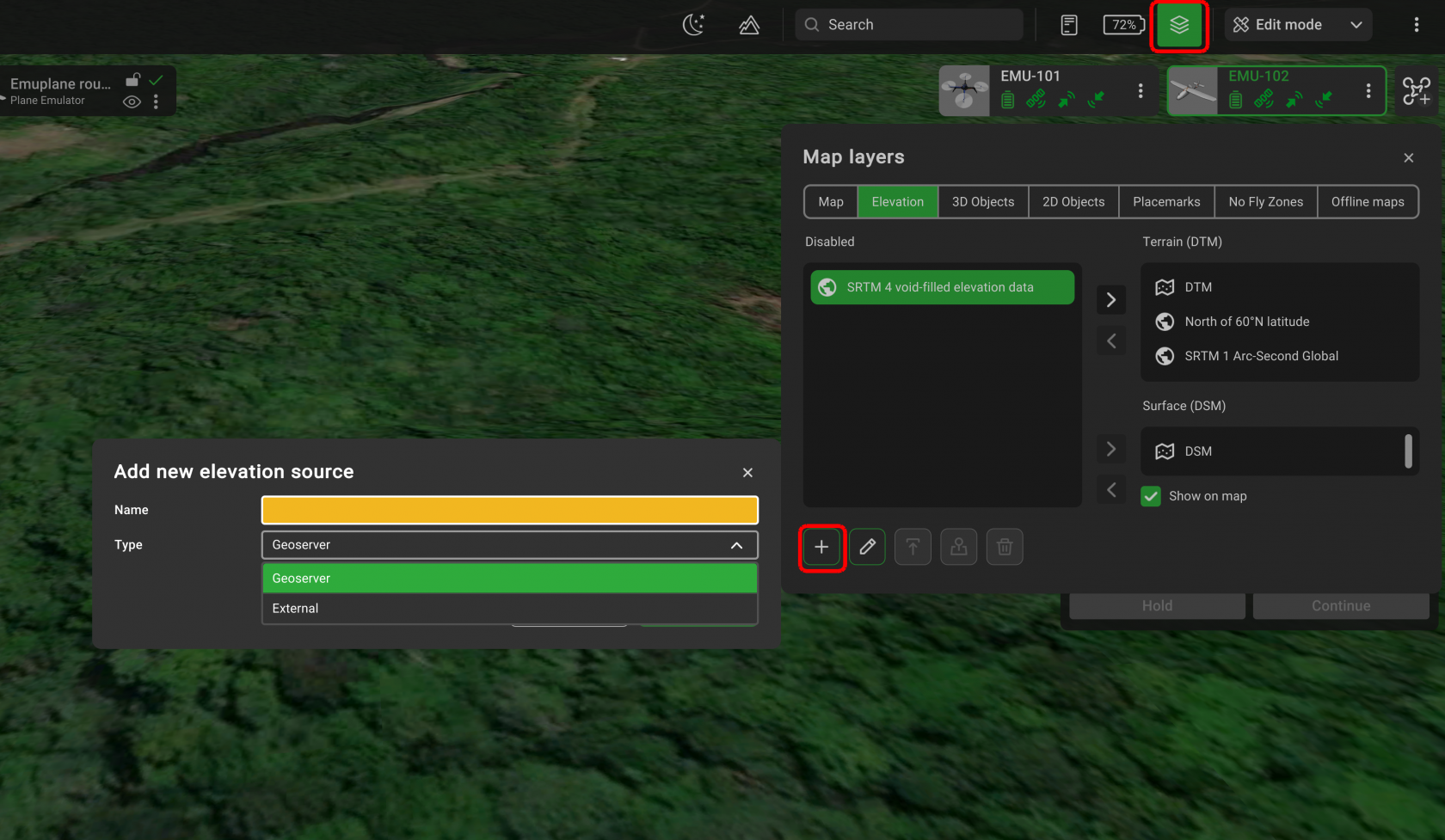

Импорт сторонних данных о высоте из внешнего источника.

• Нажмите на параметры карты (значок глобуса в правом верхнем углу экрана);
• Нажмите на слои карты и выберите «Высота»;
• Нажмите «Добавить» и придумайте уникальное название для объекта;
• Выберите «Тип» и нажмите «Внешний»;
• Укажите ссылку на источник и нажмите «Создать».

Порядок расположения объектов в списке имеет решающее значение, поскольку он определяет приоритет высоты рельефа, отображаемой на карте.

Можно изменить состояние источника с «включено» на «выключено».
Кнопка «Фокус» отображает карту импортированного объекта.

Пользовательские типы данных о высоте

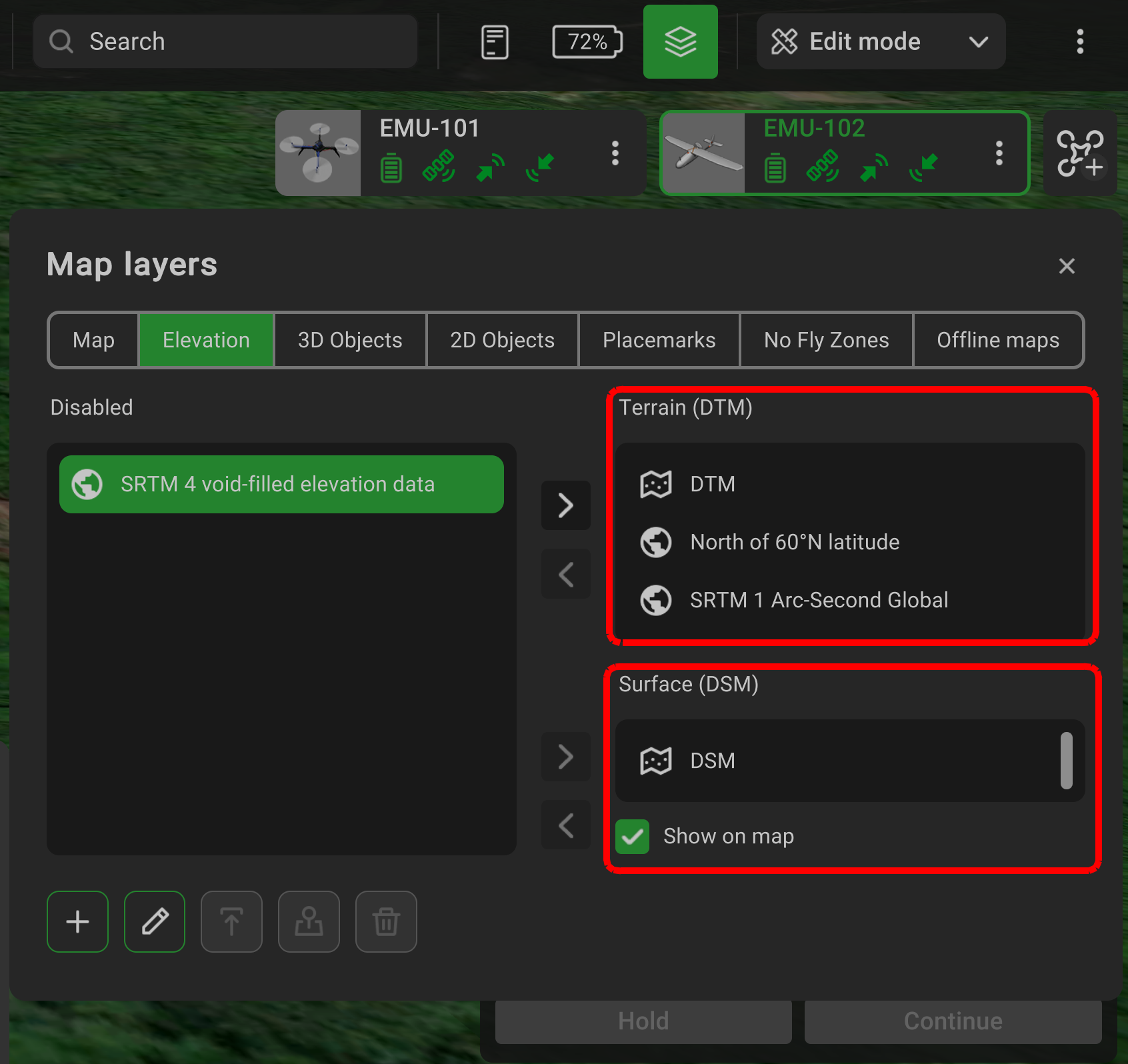

Пользовательские данные о высоте могут быть двух типов: цифровая модель рельефа (ЦМР) и цифровая модель поверхности (ЦМП) с соответствующими полями в правой части вкладки «Высота».

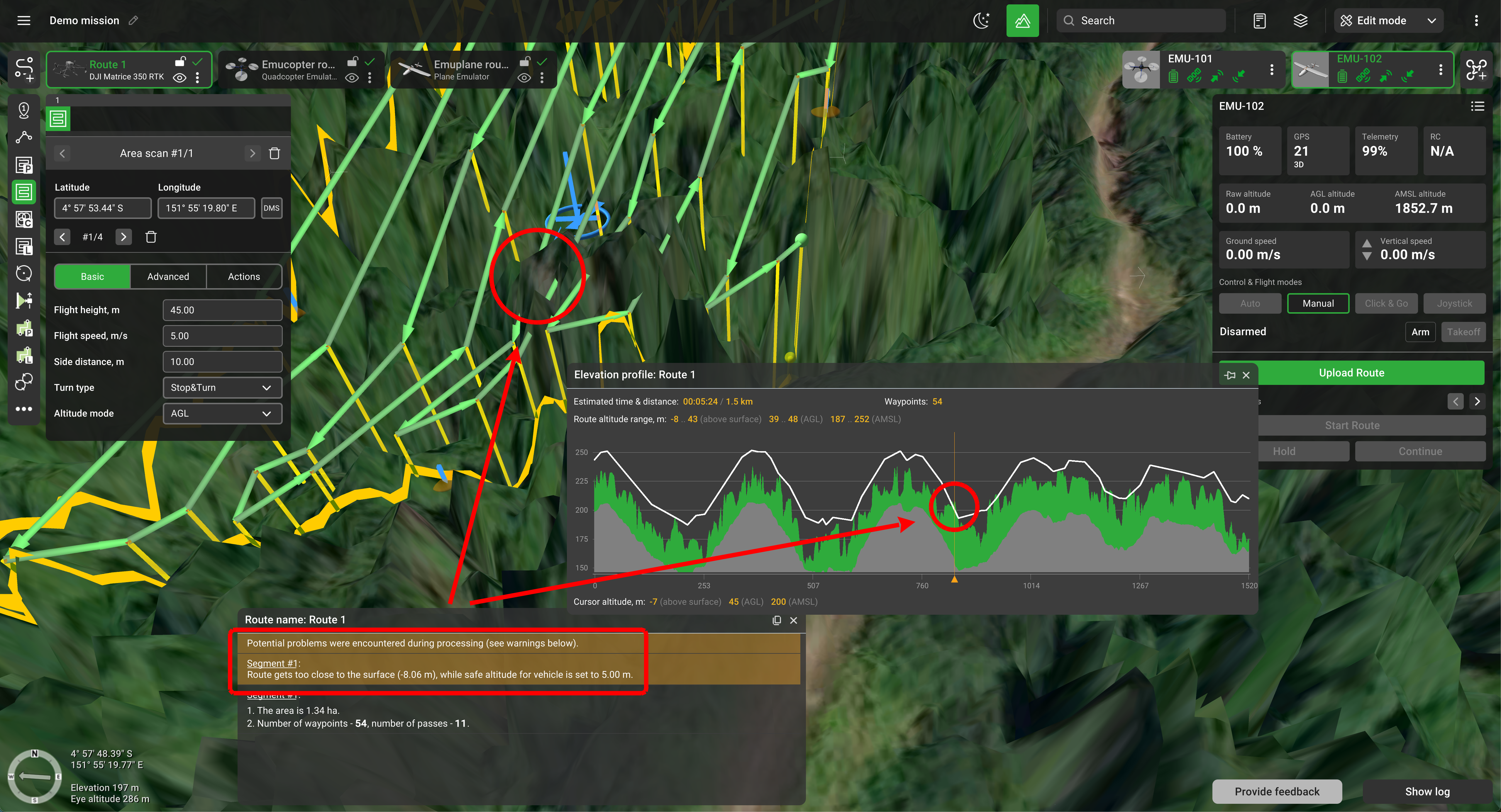

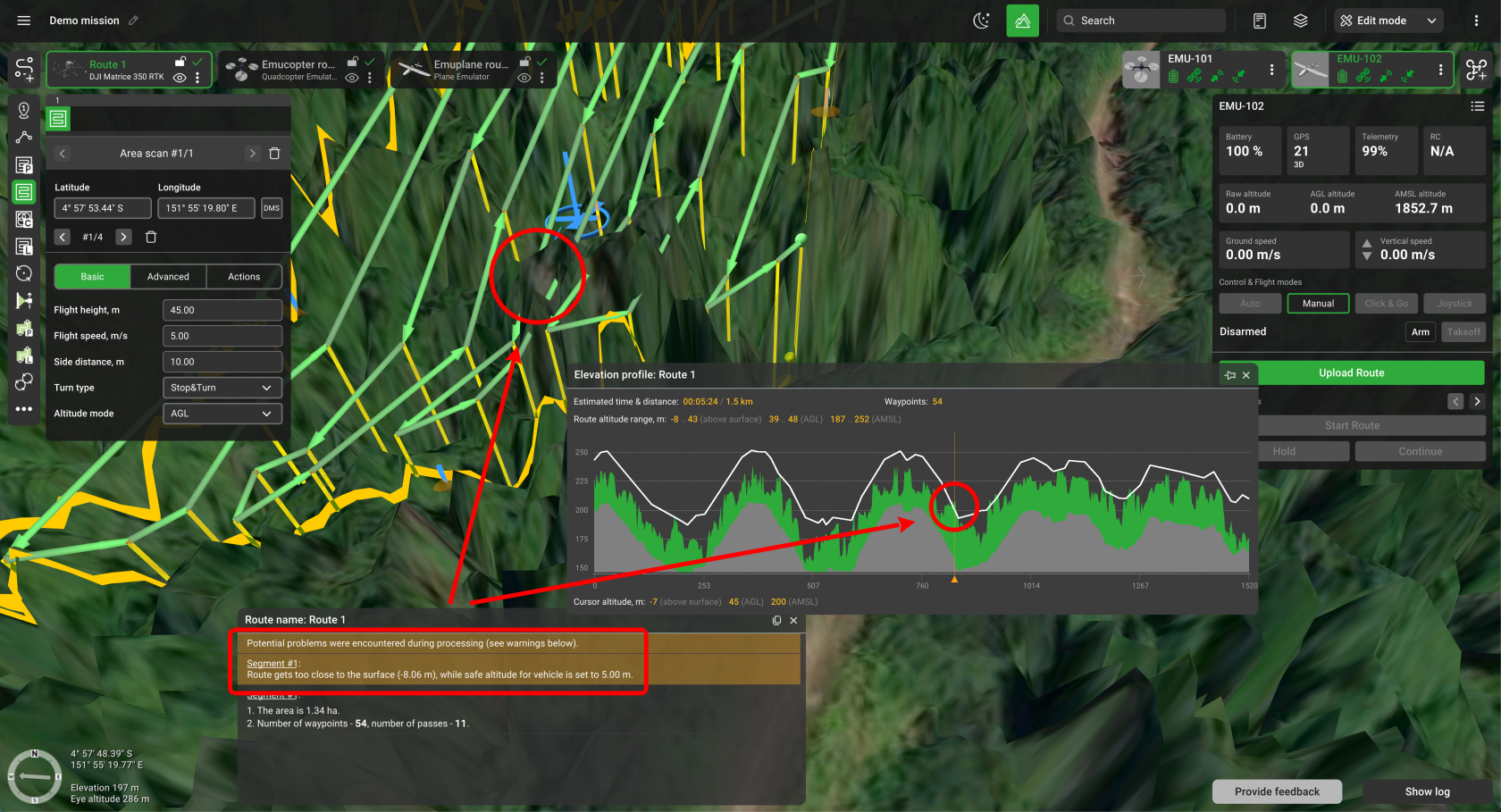

DTM используется для расчёта маршрута, а DSM позволяет определить, существует ли риск столкновения с объектом во время полёта.
