Воздушное судно

Аппарат M350 RTK в основном состоит из системы управления полетом, системы связи, зрительной системы, двигательной системы, а также системы питания и аккумуляторов. В этой главе подробно представлены компоненты и функции аппарата.

Активация аппарата

После связывания аппарата с пультом дистанционного управления (убедитесь, что пульт подключен к интернету), в приложении DJI Pilot 2 появится сообщение: «Найдено устройство DJI, требующее активации». Следуйте инструкциям на экране для активации аппарата. Если активация не удалась, обратитесь в службу поддержки DJI.

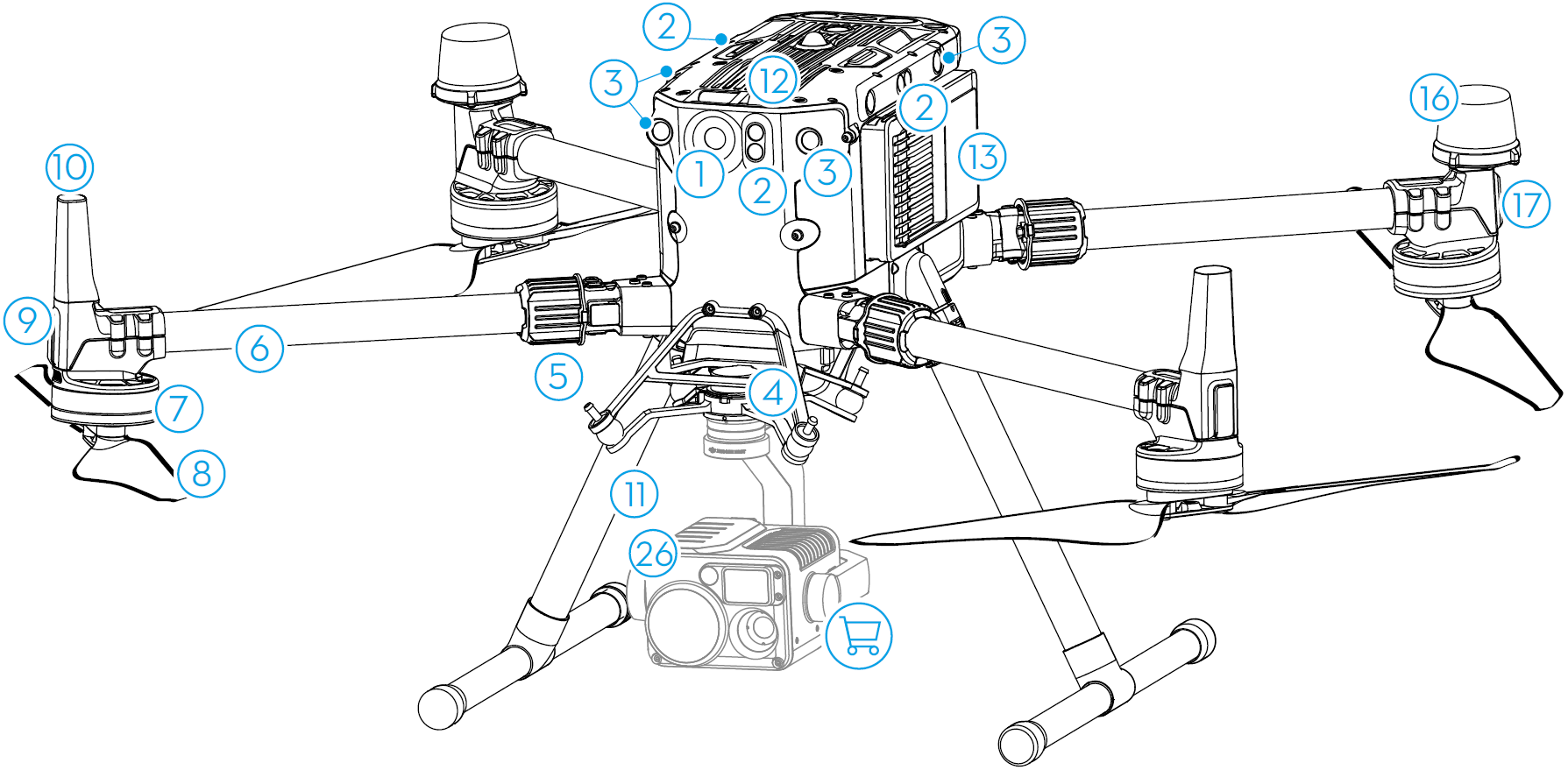

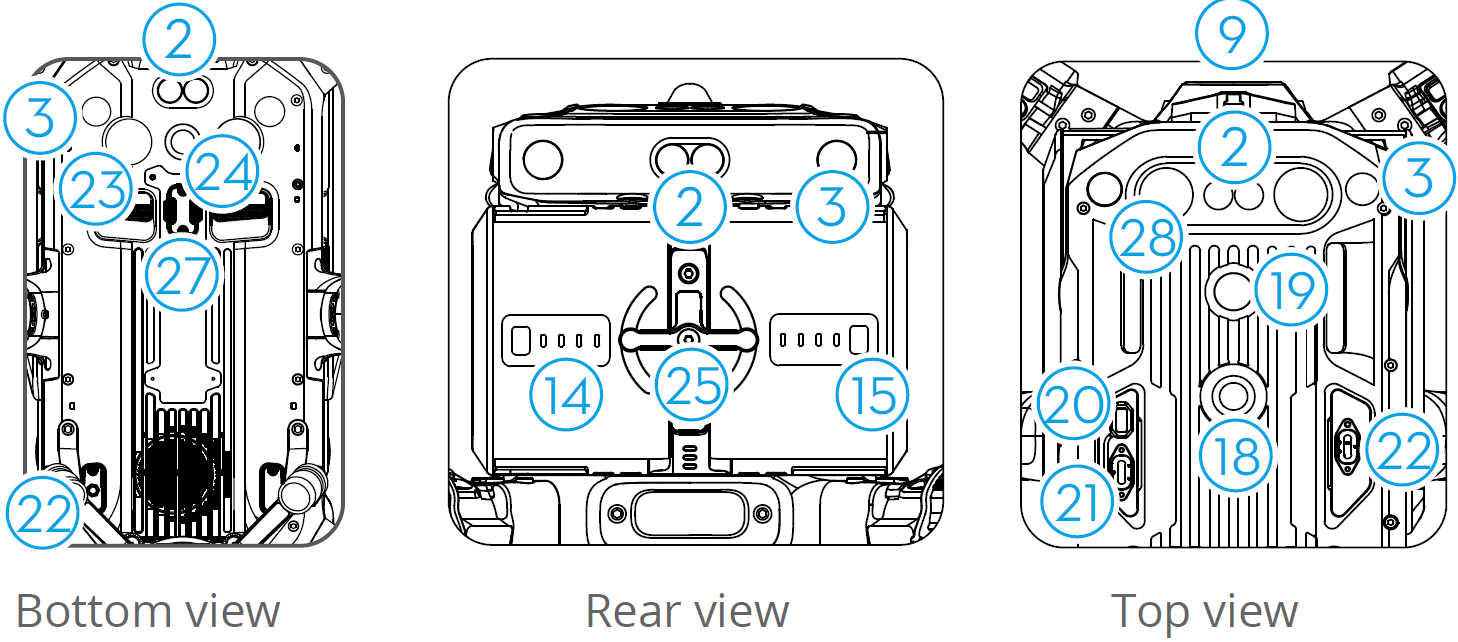

Обзор аппарата

1. Камера FPV

2. Инфракрасная сенсорная система

3. Зрительная система

4. Разъем для стабилизированной платформы DJI v2.0 (DGC2.0)

5. Кнопка отсоединения стабилизированной платформы

6. Лучи рамы

7. Двигатели

8. Пропеллеры

9. Передние светодиоды

10. Антенны передачи данных

11. Посадочные шасси

12. Воздушный фильтр

13. Интеллектуальные полетные аккумуляторы

14. Индикаторы уровня заряда батарей

15. Кнопка проверки уровня заряда батарей

16. Антенны GNSS

17. Индикаторы состояния аппарата

18. Верхний маячок

19. Кнопка/индикатор питания

20. Сервисный порт (Assistant Port)

21. E-Port

22. Порт для полезной нагрузки (Payload Port)

23. Нижний вспомогательный свет

24. Нижний маячок

25. Фиксатор аккумулятора

26. Камера на стабилизированной платформе

27. Верхний вспомогательный свет

Камера FPV

Аппарат M350 RTK оснащен камерой FPV с высокой чувствительностью (starlight), которая может оптимизировать изображение в условиях плохого освещения ночью. Это помогает пилоту лучше видеть окружающую обстановку и безопасно выполнять полеты.
