Интеллектуальный полетный аккумулятор

Введение

Интеллектуальный полетный аккумулятор TB65 оснащен высокоэнергетическими элементами и использует продвинутую систему управления для питания аппарата. Используйте только одобренные DJI зарядные устройства. Перед первым использованием полностью зарядите аккумулятор. Прошивка аккумулятора входит в прошивку аппарата. Убедитесь, что все аккумуляторы обновлены до последней версии.

Особенности аккумулятора

1. Индикация уровня заряда: светодиоды отображают текущий уровень.

2. Зарядите или разрядите аккумулятор до 40%–60%, если не планируется использование более 10 дней. Это значительно продлевает срок службы. Разряд до 60% занимает около 6 дней. Умеренный нагрев во время разряда — нормальное явление. Пороги разряда можно настроить в DJI Pilot 2.

3. Балансировочная зарядка: автоматически балансирует напряжение элементов.

4. Защита от перезаряда: автоматически останавливает зарядку при полном заряде.

5. Контроль температуры: заряжается только при температуре от -20° до 45° C (-4° до 113° F).

6. Защита от перегрузки по току: останавливает зарядку при превышении тока.

7. Защита от глубокого разряда: во время полета отключена для обеспечения безопасности и времени на реагирование. Следите за уровнем заряда и выполняйте посадку или RTH при появлении предупреждений. Глубоко разряженный аккумулятор может быть опасен при зарядке, будет заблокирован и не сможет использоваться.

8. Защита от короткого замыкания: автоматически отключает питание.

9. Защита от повреждения элементов: приложение покажет предупреждение при обнаружении поврежденного элемента.

10. Режим гибернации: экономит энергию при неиспользовании.

11. Связь: передает информацию о напряжении, уровне заряда и токе на аппарат.

12. Нагрев: обеспечивает работу при низких температурах. Подробнее в разделе «Прогрев аккумулятора».

13. Защита от воды и пыли: при установке в аппарат соответствует стандарту IP55.

• Ознакомьтесь с руководством, правилами безопасности и маркировкой перед использованием. Пользователь несет полную ответственность за все операции и использование.

• Если после взлета работоспособна только одна батарея, немедленно посадите аппарат и замените батареи.

• В портах расширения встроен датчик температуры. При перегреве из-за чрезмерной мощности полезной нагрузки питание на нее автоматически отключается.

• Используйте только батареи от DJI. НЕ используйте другие батареи.

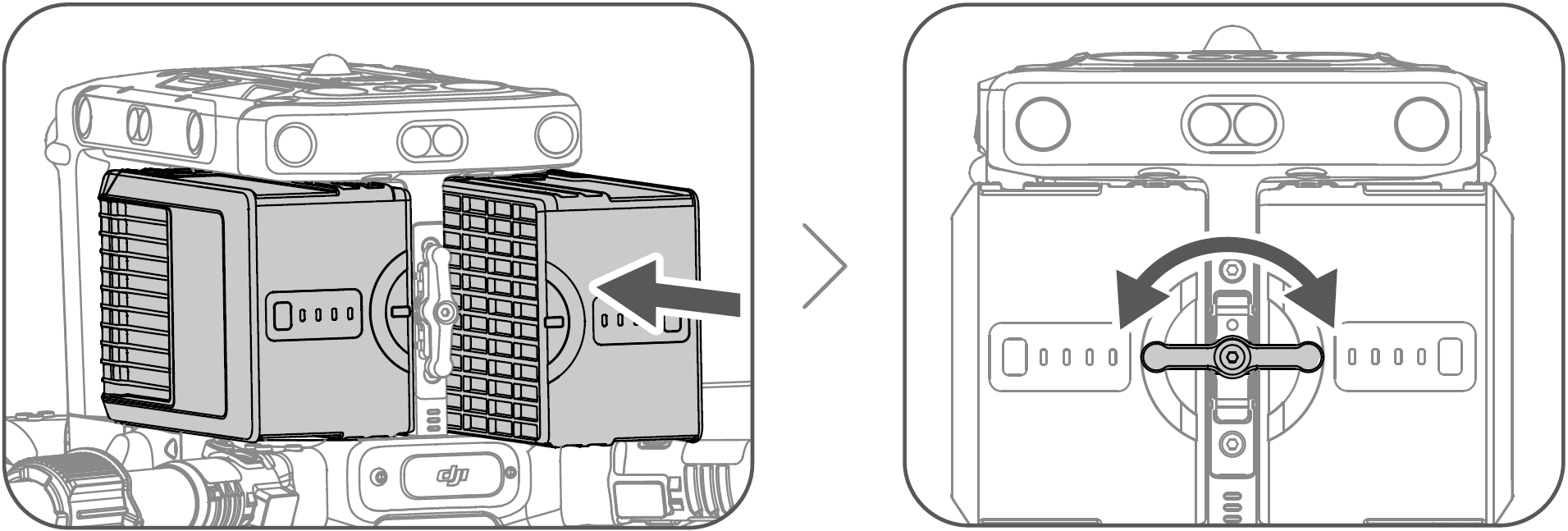

Установка батарей

Использование парных батарей

Пометьте две батареи парными стикерами перед использованием. Заряжайте и разряжайте их вместе для оптимальной работы и максимального срока службы. После установки и включения аппарата приложение покажет предупреждение, если срок службы батарей сильно отличается. В этом случае рекомендуется заменить их на батареи с аналогичными характеристиками.

Включение/выключение питания

Установите батареи в аппарат перед включением или выключением.

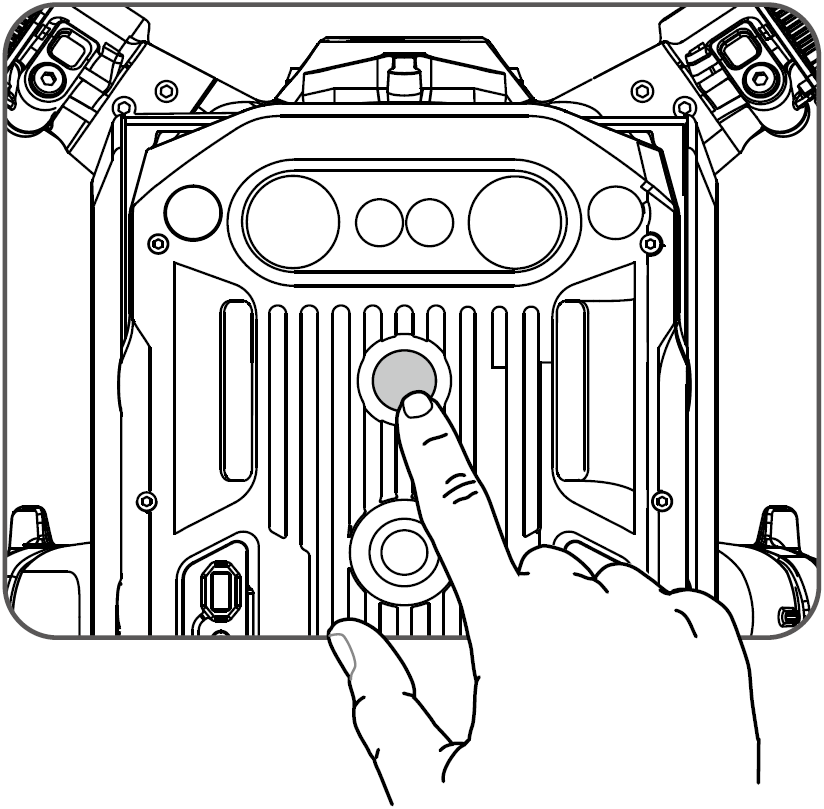

Включить/выключить: нажмите кнопку питания, затем снова нажмите и удерживайте в течение двух секунд. Кнопка/индикатор питания горит постоянным светом после включения аппарата и гаснет после выключения.

Проверка уровня заряда

Нажмите кнопку проверки уровня заряда, чтобы проверить текущий уровень при выключенном питании. После включения питания проверяйте уровень в верхней строке приложения.

Индикаторы уровня заряда также показывают текущий уровень во время разряда. Определения индикаторов приведены ниже.

: Светодиод горит.

: Светодиод выключен.

: Светодиод мигает.

LED1	LED2	LED3	LED4	Уровень заряда батареи
				88% - 100%
				75% - 87%
				63% - 74%
				50% - 62%
				38% - 49%
				25% - 37%
				13% - 24%
				0% - 12%

Горячая замена батарей

После посадки аппарат не нужно выключать для замены батарей. Сначала вставьте полностью заряженную батарею, подождите три секунды, затем вставьте вторую.

Прогрев батареи

Ручной нагрев: если батарея не установлена в аппарат, нажмите и удерживайте кнопку уровня заряда на батарее четыре секунды, чтобы запустить самонагрев. Батарея будет поддерживать температуру в идеальном рабочем диапазоне 16°C–20°C примерно 30 минут. Нажмите и удерживайте кнопку две секунды, чтобы остановить нагрев.

Автоматический нагрев: установите батареи в аппарат и включите его. При обнаружении низкой температуры батареи автоматически начнут прогреваться до 16°C–20°C.

• Производительность батареи значительно снижается при полетах в условиях низких температур (ниже 5°C). Перед каждым полетом убедитесь, что батарея полностью заряжена.

• Как только в условиях низких температур DJI Pilot 2 покажет предупреждение о низком уровне заряда, немедленно завершайте полет. Управление аппаратом при этом сохранится.

• В сильный мороз батарея может не прогреться достаточно даже после нагрева. В таких случаях при необходимости утепляйте батарею.

• Для оптимальной работы поддерживайте температуру батареи выше 16°C.

• В холоде батареям требуется больше времени на прогрев. Рекомендуется держать батареи в тепле перед использованием.

Хранение батарей

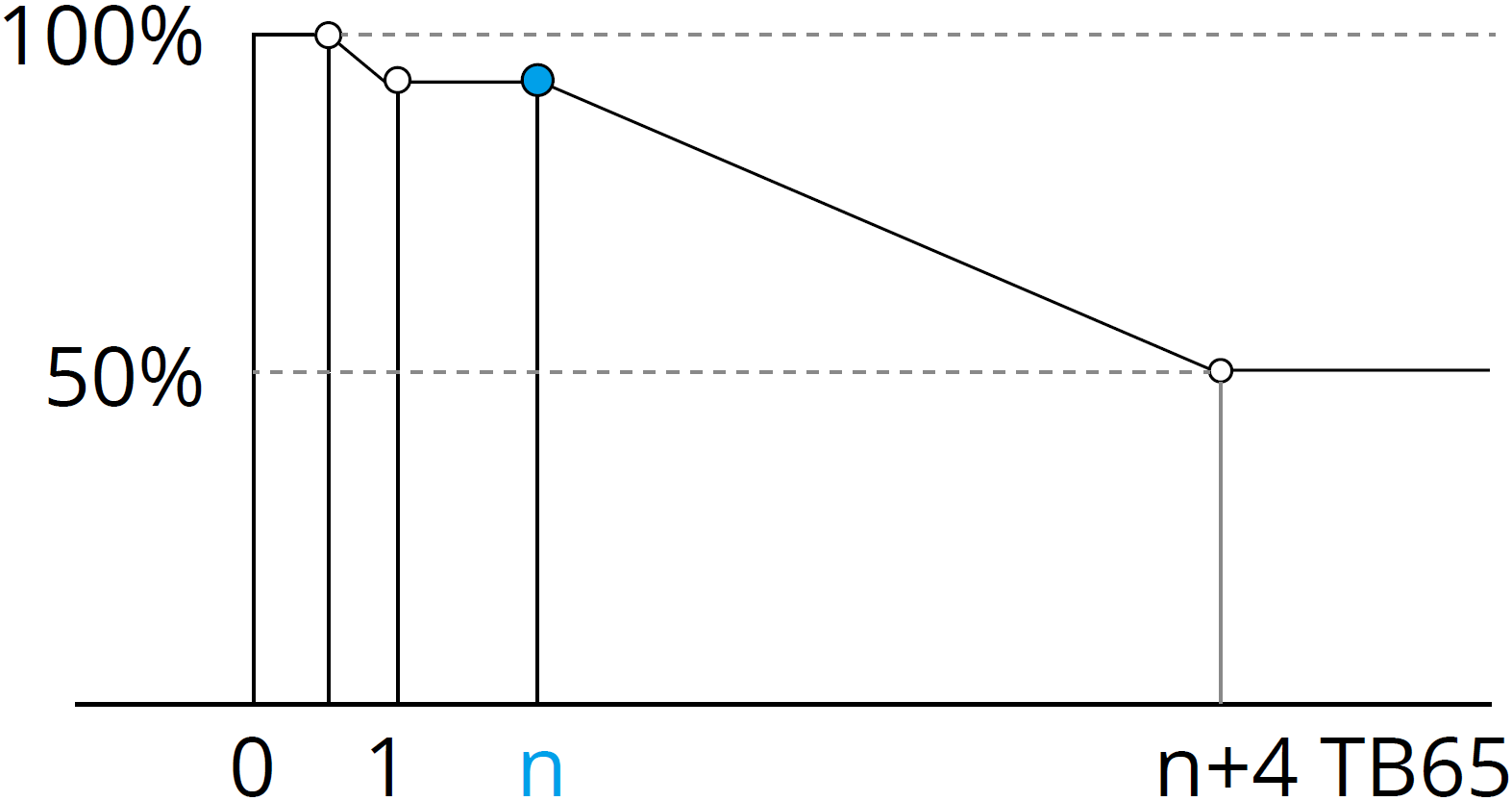

1. Полностью заряженная батарея самостоятельно разряжается до 95% в первые 12 часов. Второй период саморазряда начинается со второго дня (по умолчанию, можно настроить в DJI Pilot 2) и снижает заряд до 50% для продления срока службы. Стратегия саморазряда показана ниже.

2. Хранение с правильным уровнем заряда продлевает срок службы батареи. Используйте режим «Хранение» зарядной станции, чтобы зарядить и поддерживать заряд на уровне 50%. В таблице ниже указаны максимальные сроки хранения при уровне заряда ниже 50%.

Уровень заряда	Максимальный срок хранения	Уровень заряда	Максимальный срок хранения
0%	12	20%	110
5%	36	30%	160
10%	60	40%	210
15%	86	50%	260

Батарея будет повреждена по истечении максимального срока хранения и больше не должна использоваться.

Фактический максимальный срок хранения может незначительно варьироваться в зависимости от партии производства и условий хранения.

Обслуживание аккумуляторов

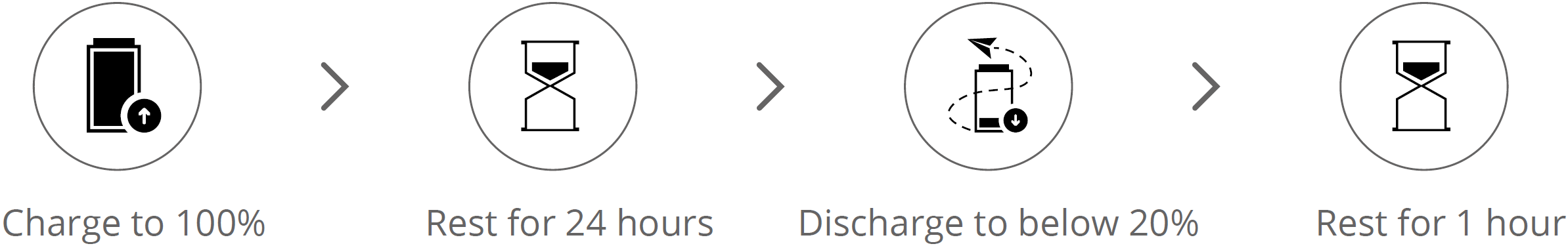

Калибровка емкости

1. Выполните калибровку емкости, когда появится соответствующий запрос в DJI Pilot 2.

Обслуживание аккумуляторов

1. Производительность батареи снизится, если она не используется длительное время.

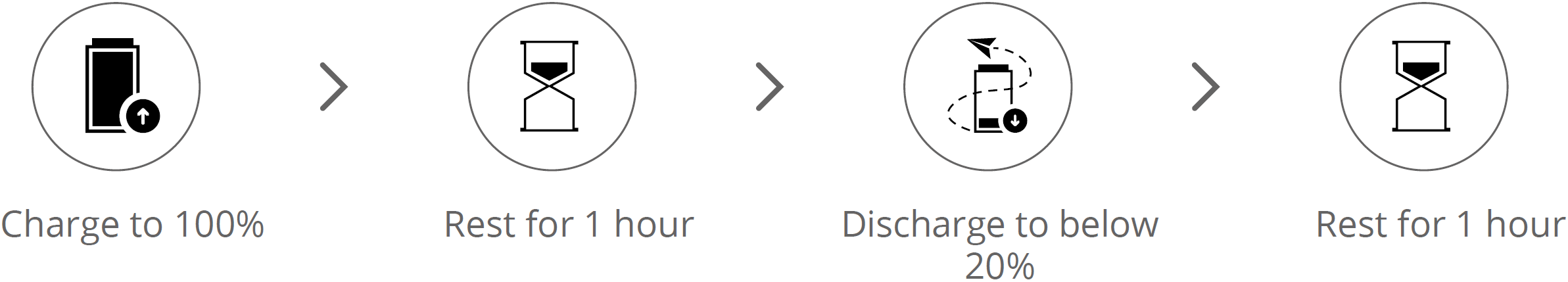

2. Проводите обслуживание батареи каждые 50 циклов или 3 месяца, или когда DJI Pilot 2 выдаст соответствующее сообщение, выполнив следующие шаги:

После завершения обслуживания полностью зарядите батарею или доведите заряд до уровня, подходящего для хранения. Если проблема сохраняется, обратитесь в службу поддержки DJI.

Кроме того, для обслуживания батареи рекомендуется выполнить следующие проверки:

a. Установите батарею в аппарат, включите его и просмотрите информацию о батарее в DJI Pilot 2. Убедитесь, что разница в напряжении элементов менее 0,1 В, а прошивка аккумулятора обновлена до последней версии.
b. Убедитесь, что батарея не вздулась, не протекает и не повреждена.
c. Убедитесь, что контакты батареи чистые.
d. Регулярно проверяйте уровень заряда и количество циклов. Номинальный срок службы батареи составляет 400 циклов. Не рекомендуется использовать ее после этого.
