Интеллектуальная зарядная станция

Интеллектуальная зарядная станция BS65 оснащена восемью портами для батарей TB65, четырьмя портами для батарей WB37, одним сервисным портом USB-C, а также одним USB-A и одним USB-C портом для зарядки. Она может одновременно заряжать две батареи TB65 и одну батарею WB37.

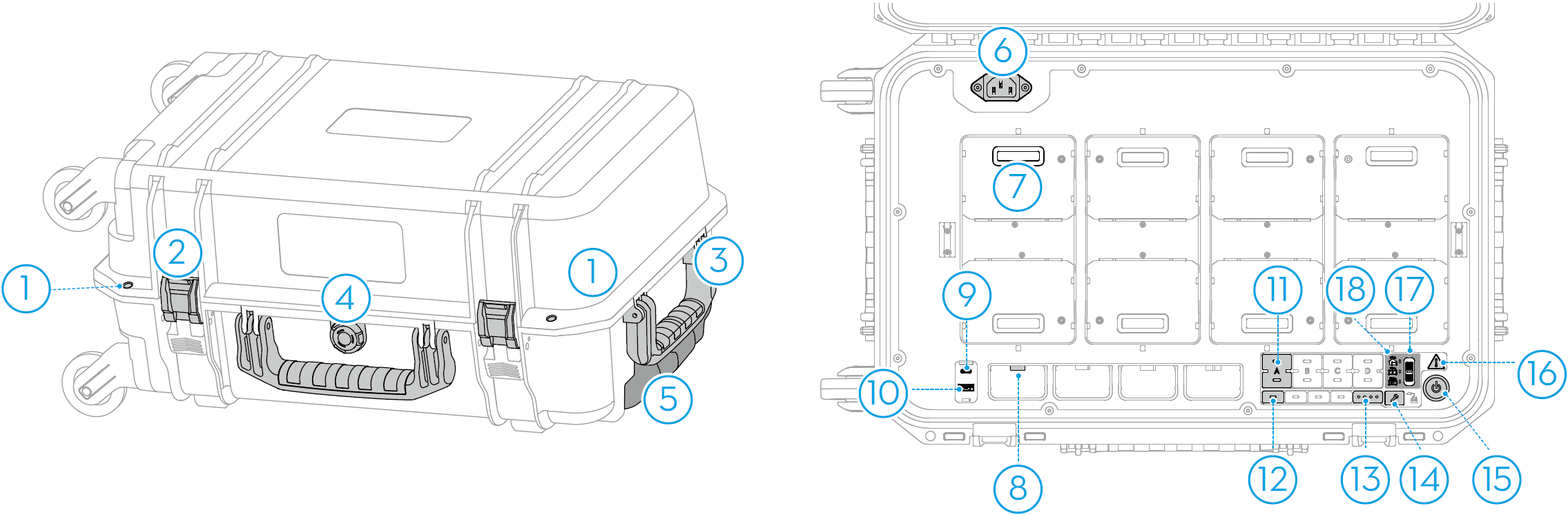

1. Отверстия под навесной замок 7. Порт для батареи TB65 13. Светодиоды уровня заряда батареи WB37
2. Фиксирующая защелка 8. Порт для батареи WB37 14. Сервисный порт USB-C
3. Ручка для переноски 9. Порт для зарядки USB-C 15. Кнопка питания
4. Предохранительный клапан 10. Порт для зарядки USB-A 16. Светодиод станции
5. Выдвижная ручка тележки 11. Светодиоды батарей TB65 17. Переключатель режима зарядки
6. Порт сетевого питания 12. Светодиоды батарей WB37 18. Светодиоды режима зарядки

  1. Не допускайте попадания жидкости внутрь зарядной станции.

  2. НЕ закрывайте крышку зарядной станции во время зарядки. Убедитесь, что она хорошо вентилируется и может отводить тепло.

  3. Зарядная станция совместима только с батареями TB65 и WB37. НЕ используйте зарядную станцию с другими моделями батарей.

  4. Размещайте зарядную станцию на ровной и устойчивой поверхности при использовании. Убедитесь, что устройство должным образом изолировано для предотвращения возгорания.

  5. НЕ пытайтесь прикасаться к металлическим контактам в зарядной станции. При заметных загрязнениях протрите металлические контакты чистой сухой тканью после выключения питания.

  6. Будьте осторожны, чтобы не травмировать пальцы при открытии или закрытии зарядной станции.

  7. Устанавливайте батареи в указанных направлениях.

  8. Давление воздуха внутри зарядной станции может меняться во время авиаперевозок или после резких изменений атмосферного давления. Предохранительный клапан на боковой стороне автоматически выравнивает давление.

  9. Пожалуйста, используйте грушу для очистки от песка и пыли внутри зарядной станции.

Использование зарядной станции

Зарядка


  1. Подключите зарядную станцию к розетке с помощью сетевого кабеля.

  2. Нажмите кнопку питания один раз, чтобы включить зарядную станцию.

  3. Зарядка батарей TB65:
    a. Совместите оранжевые метки на батарее TB65 и порте, затем вставьте батареи в порты.
    b. Переключите переключатель режима зарядки в режим «Хранение» (Storage Mode), «Готовность к полету» (Ready-to-Fly Mode) или «Стандартный» (Standard Mode).
    * Режим «Хранение» image.png: каждая пара батарей заряжается до 50% последовательно и поддерживается на уровне 50% после зарядки. Хорош для длительного хранения.
    * Режим «Готовность к полету» image.png: каждая пара заряжается до 90% последовательно и поддерживается на уровне 90%. Способствует быстрому использованию.
    * Стандартный режим image.png: каждая пара заряжается до 100% последовательно.
    c. Станция будет заряжать батареи парами. Первой заряжается пара с наивысшим уровнем заряда.

  4. Зарядка батарей WB37: вставьте батареи WB37, и первой будет заряжаться батарея с наивысшим уровнем заряда.

  5. Зарядка пульта DJI RC Plus: подключите пульт к порту USB-C для зарядки с помощью кабеля USB-C — USB-C.

Зарядная станция должна оставаться включенной для поддержания уровня заряда в режимах «Хранение» и «Готовность к полету». Поддержание высокого уровня заряда в режиме «Готовность к полету» влияет на срок службы батареи. Выключайте станцию после зарядки, за исключением особых ситуаций, таких как угроза возгорания.

Подключите пульт к сервисному порту и запустите DJI Pilot 2 для просмотра информации о батареях, обновления прошивки или диагностики ошибок.

Когда температура батареи TB65 ниже 18° C (64.4° F), батареи автоматически прогреются после установки в станцию и включения питания.

Парная зарядка батарей

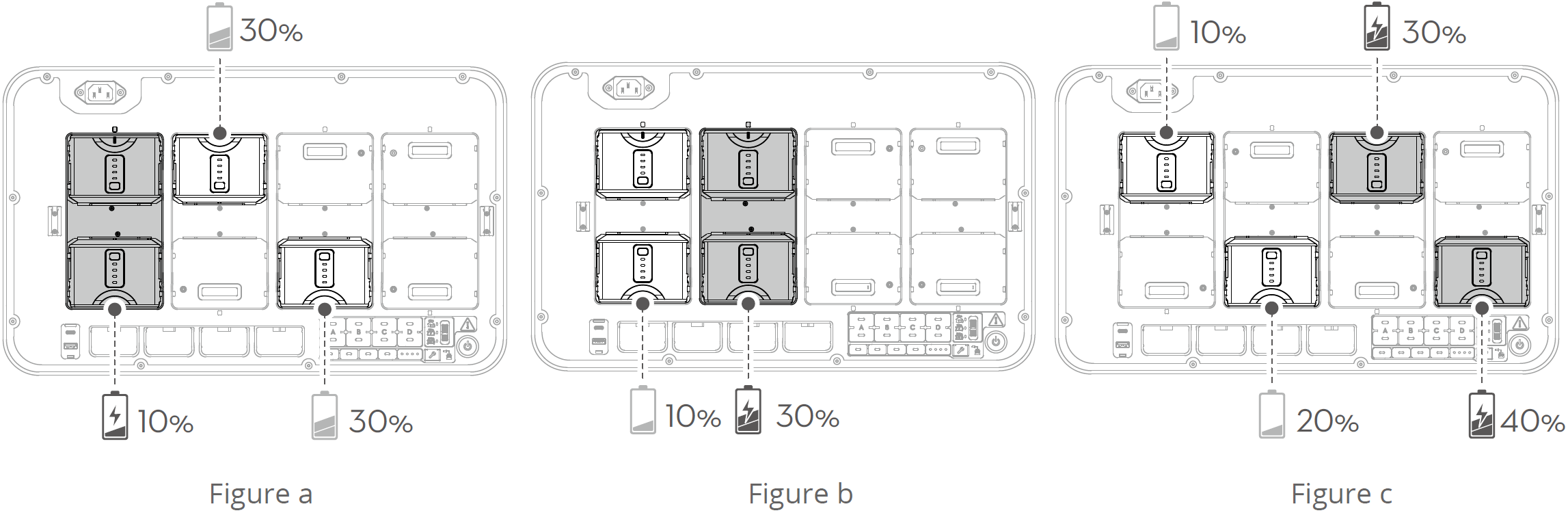

Батареи TB65 следует использовать парами для продления срока службы. Установленные батареи в верхних и нижних портах автоматически объединяются в пары в последовательности A, B, C и D. Последовательность зарядки показана ниже:

  • Между парой и одиночной батареей первой будет заряжаться пара. (Рисунок a)

  • При наличии нескольких пар первой заряжается пара с наивысшим уровнем заряда. (Рисунок b)

  • Если ни одна батарея не спарена, первыми заряжаются две батареи с наивысшим уровнем заряда. (Рисунок c)

Когда уровень заряда батарей в одной паре не одинаков, станция сначала зарядит батарею с меньшим зарядом, а затем будет заряжать пару вместе, как только их уровень заряда сравняется.


Описание светодиодов и зуммера
Индикаторы Описание
Кнопка питания
Постоянный зеленый Включена
Светодиоды батарей
Мигает зеленым Идет зарядка
Постоянный зеленый Зарядка завершена
Мигает желтым Прогрев/Охлаждение
Постоянный желтый Ожидание зарядки
Мигает красным Ошибка связи с портом батареи. Переустановите батарею или попробуйте другой порт.
Постоянный красный и звуковой сигнал Ошибка батареи*
Светодиод станции
Мигает желтым Обновление прошивки станции
Постоянный красный и звуковой сигнал Ошибка зарядной станции*

* Подключите пульт к сервисному порту, запустите DJI Pilot 2 и нажмите HMS для диагностики ошибки.

Технические характеристики
Характеристика Подробности
Модель продукта BS65
Габариты (Д×Ш×В) 580×358×254 мм
Вес нетто 8,98 кг
Максимальная внутренняя нагрузка 12 кг
Совместимая модель аккумулятора TB65 Intelligent Flight Battery
WB37 Intelligent Battery
Входное напряжение 100-120 В переменного тока, 50-60 Гц
220-240 В переменного тока, 50-60 Гц
Выходные параметры Порт для TB65: 52,8 В, 7 А×2 @100-120 В,
8,9 А×2 @220-240 В (поддерживает до двух выходов одновременно)
Порт для WB37: 8,7 В, 6 А
Выходная мощность 100-120 В переменного тока, 750 Вт
220-240 В переменного тока, 992 Вт
Порт зарядки USB-C Макс. выходная мощность 65 Вт
Порт зарядки USB-A Макс. выходная мощность 10 Вт (5 В, 2 А)
Выходная мощность (при прогреве TB65) 52,8 В, 2 А
Потребление без нагрузки < 8 Вт
Рабочая температура от -20° до 40° C (от -4° до 104° F)
Время зарядки* Две батареи TB65 с 0% до 100%
100-120 В, 70 минут
220-240 В, 60 минут

* Подключите пульт к сервисному порту, запустите DJI Pilot 2 и нажмите HMS для диагностики ошибки.
