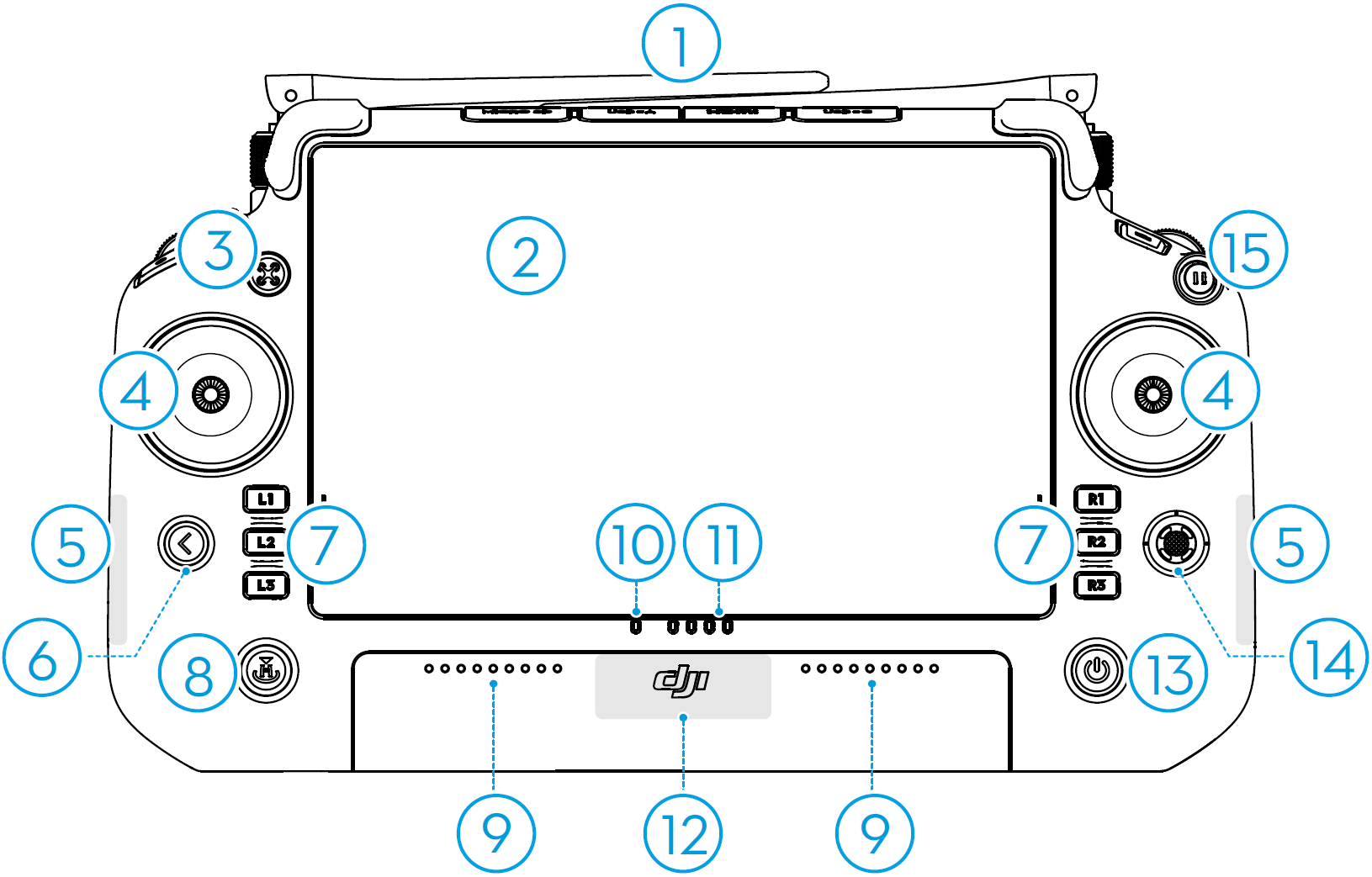

Обзор пульта дистанционного управления

1. Внешние антенны
   Передают управляющие и видео сигналы между пультом дистанционного управления и аппаратом.

2. Сенсорный экран
   Отображает системные и прикладные представления и поддерживает до 10 точек касания. Перед использованием убедитесь, что сенсорный экран чистый и полностью сухой. В противном случае качество изображения и тактильный отклик могут быть нарушены.

3. Кнопка управления аппаратом
   При полете с аппаратом M350 RTK эта кнопка используется для взятия управления над аппаратом и отображения статуса контроля над ним. Для получения дополнительной информации см. «Руководство» на домашнем экране.

4. Стики управления
   Режим управления полетом можно настроить в DJI Pilot 2.

5. Внутренние антенны Wi-Fi
   НЕ закрывайте внутренние антенны Wi-Fi во время использования. В противном случае сигнал может ухудшиться.

6. Кнопка «Назад» / Функциональная кнопка
   Нажмите один раз, чтобы вернуться на предыдущий экран. Нажмите дважды, чтобы вернуться на домашний экран. Используйте кнопку «Назад» вместе с другой кнопкой для активации комбинаций кнопок. Подробнее см. в разделе «Комбинации кнопок».

7. Кнопки L1/L2/L3/R1/R2/R3
   Перейдите в режим камеры в DJI Pilot 2, чтобы просмотреть конкретные функции этих кнопок.

8. Кнопка возврата в точку взлета (RTH)
   Нажмите и удерживайте для инициации RTH. Нажмите снова для отмены RTH.

9. Микрофон
   НЕ закрывайте микрофоны во время использования.

10. Светодиод состояния
    Показывает состояние пульта дистанционного управления. Подробные описания см. в разделе «Светодиоды и оповещения пульта дистанционного управления» или в «Руководстве» на домашнем экране пульта.

11. Светодиоды уровня заряда батареи
    Отображают текущий уровень заряда батареи пульта. Подробные описания см. в разделе «Светодиоды и оповещения пульта дистанционного управления».

12. Внутренние антенны GNSS
    НЕ закрывайте внутренние антенны GNSS во время использования. В противном случаи сигнал и точность позиционирования могут ухудшиться.

13. Кнопка питания
    Нажмите один раз, чтобы проверить текущий уровень заряда. Нажмите один раз, затем снова нажмите и удерживайте в течение двух секунд, чтобы включить или выключить питание пульта дистанционного управления.

14. 5D-кнопка
    Просмотрите функции 5D-кнопки по умолчанию в DJI Pilot 2. Для получения дополнительной информации см. «Руководство» на домашнем экране.

15. Кнопка приостановки полета
    Нажмите один раз, чтобы аппарат затормозил и завис на месте (только когда доступны GNSS или зрительные системы).

16. Кнопка C3
    Настройте функции в DJI Pilot 2.

17. Левый диск
    Управляет наклоном стабилизированной платформы.

18. Кнопка записи
    Нажмите один раз, чтобы начать или остановить запись.

19. Переключатель режимов полета
    Для переключения между тремя режимами полета:
    N-режим (Нормальный), S-режим (Спортивный) и
    F-режим (Функциональный). В DJI Pilot 2 F-режим можно настроить как
    A-режим (ATTI) или T-режим (Штативный).

20. Внутренние антенны
    Передают управляющие и видео сигналы. НЕ закрывайте внутренние антенны пульта во время использования. В противном случае сигнал может ухудшиться.

21. Слот для карты microSD
    Для установки карты microSD.

22. Порт USB-A
    При полете с аппаратом серии Matrice пользователи могут подключать пульт к интеллектуальной зарядной станции для обновления прошивки. Также можно подключать сторонние устройства, такие как USB-флеш-накопитель или карта памяти.

23. Порт HDMI
    Для вывода HDMI-сигнала на внешний монитор.

24. Порт USB-C
    Для зарядки пульта дистанционного управления.

25. Кнопка фокусировки/спуска затвора
    Нажмите кнопку наполовину для автофокусировки и до конца, чтобы сделать снимок.

26. Правый диск
    Управляет панорамированием стабилизированной платформы.

27. Колесико прокрутки
    Для регулировки зума камеры.

28. Ручка

29. Динамик

30. Вентиляционное отверстие
    Для отвода тепла. НЕ закрывайте вентиляционное отверстие во время использования.

31. Резервные монтажные отверстия
    Для крепления внешних устройств.

32. Кнопка C1
    Настройте функции в DJI Pilot 2.

33. Кнопка C2
    Настройте функции в DJI Pilot 2.

34. Задняя крышка

35. Кнопка освобождения аккумулятора

36. Отсек для аккумулятора
    Для установки интеллектуальной батареи WB37.

37. Кнопка отсоединения задней крышки

38. Звуковой сигнализатор

39. Воздухозаборник
    Для охлаждения. НЕ закрывайте воздухозаборник во время использования.

40. Резьбовое отверстие M4
    Для крепления кронштейна ремня.
