Сборка сканера

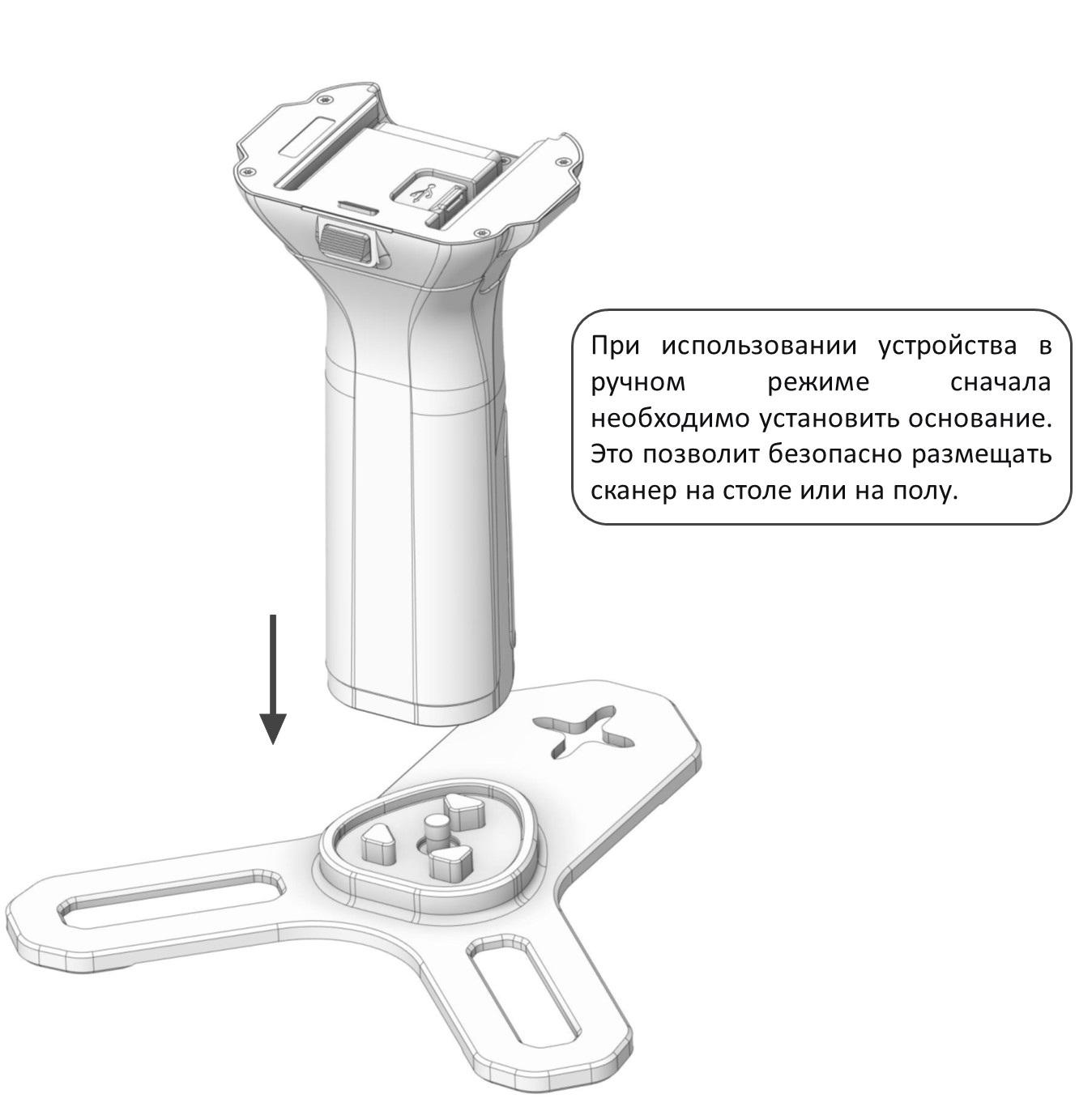

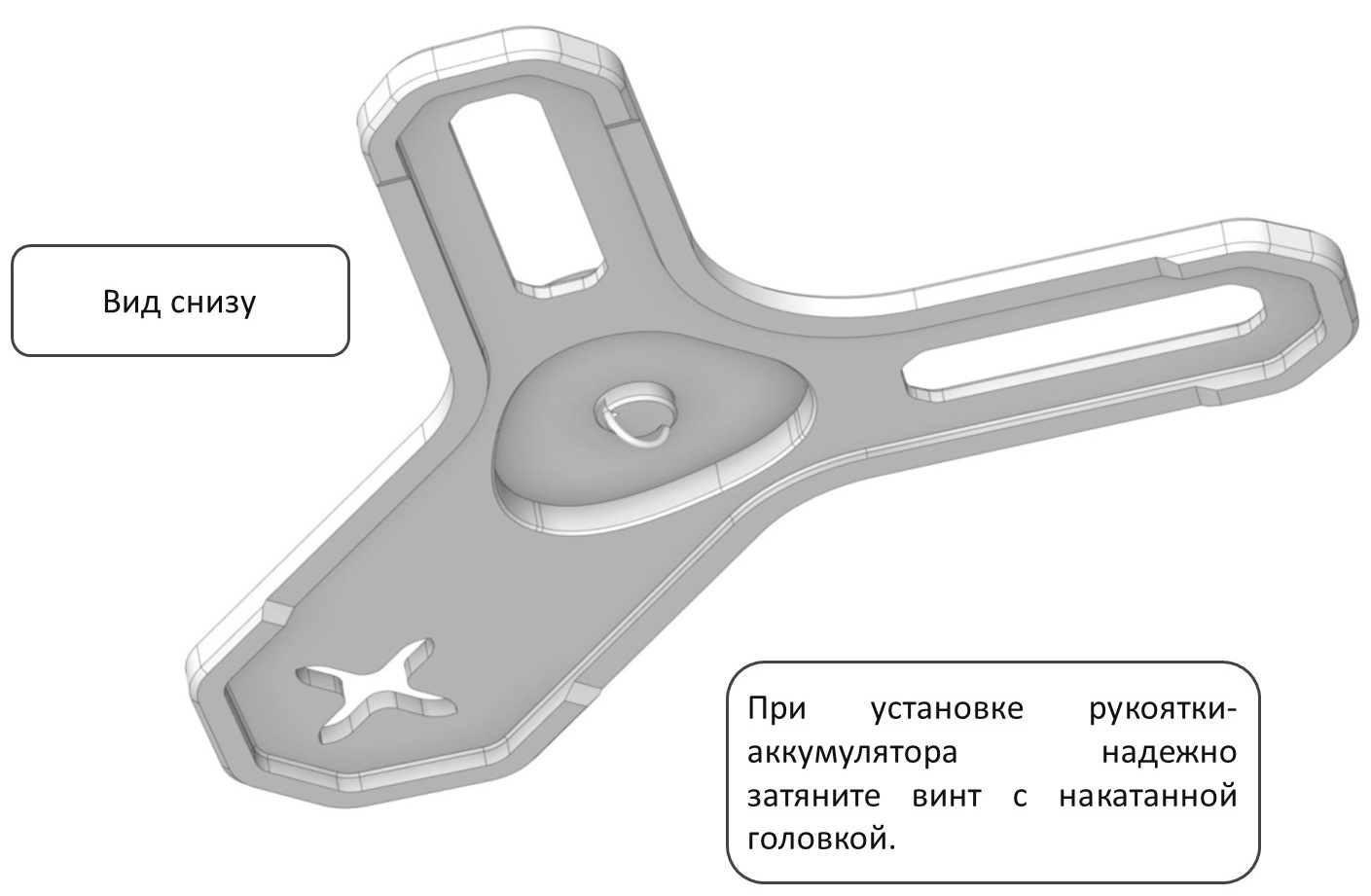

1. Установка основания

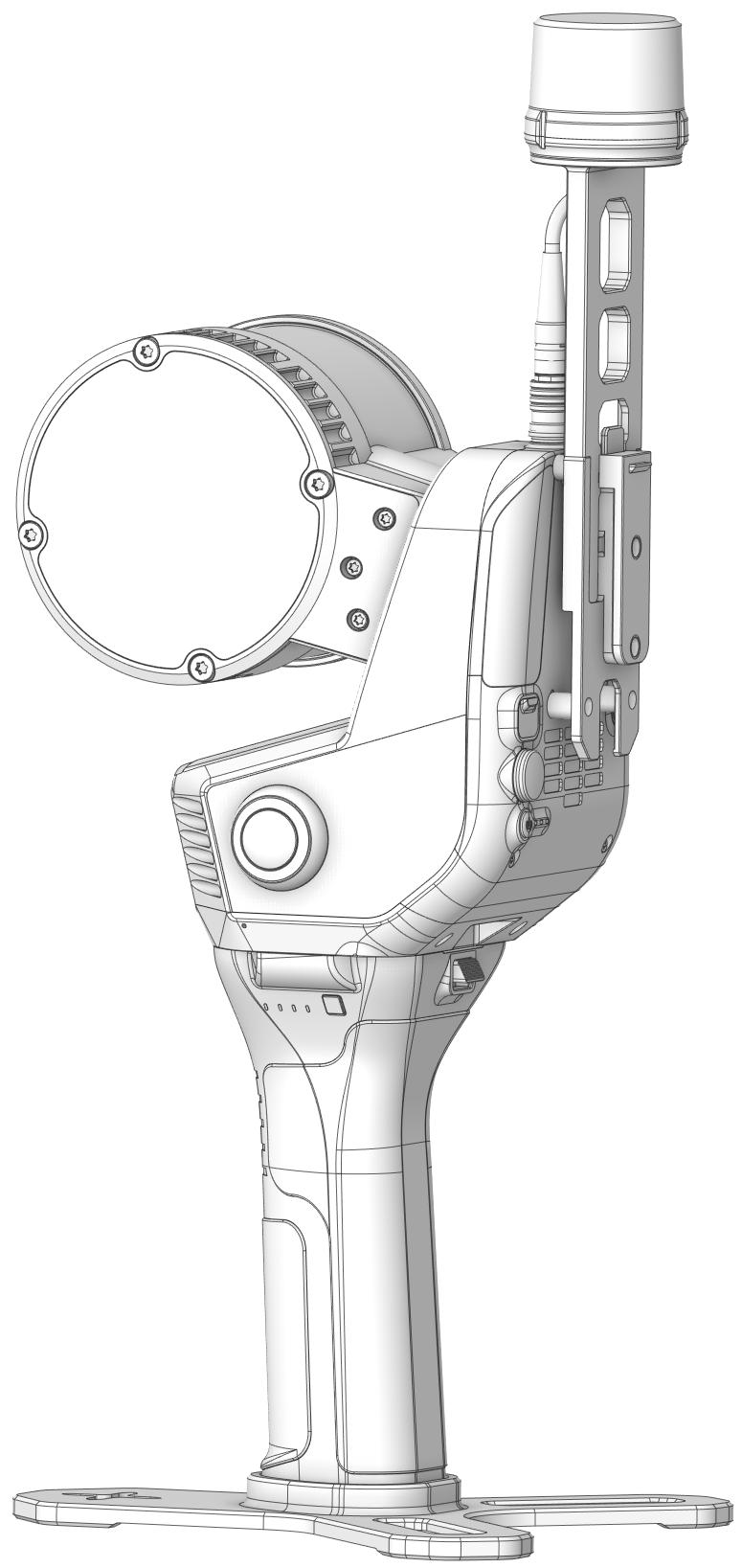

2. Установка ручки-аккумулятора

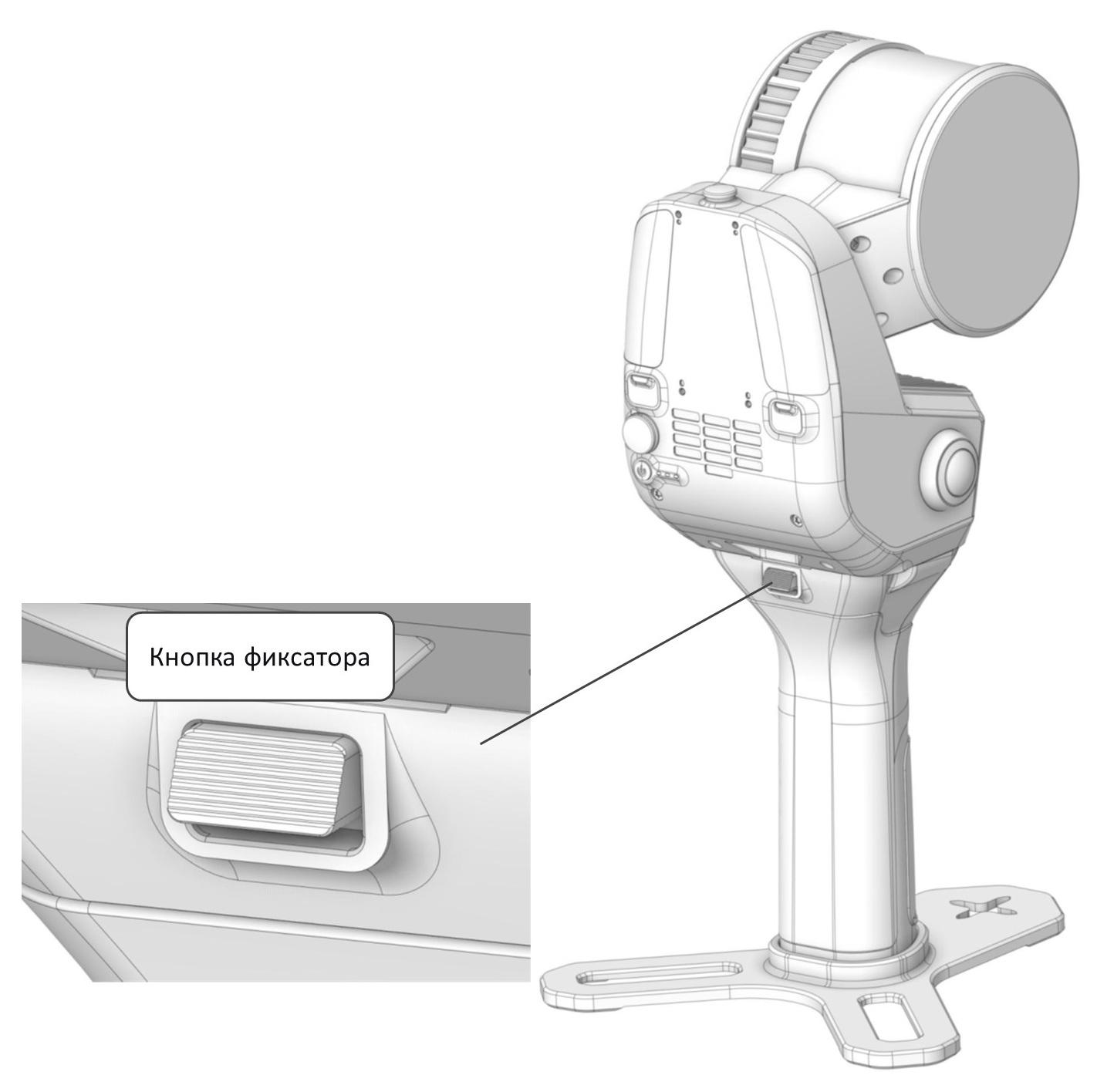

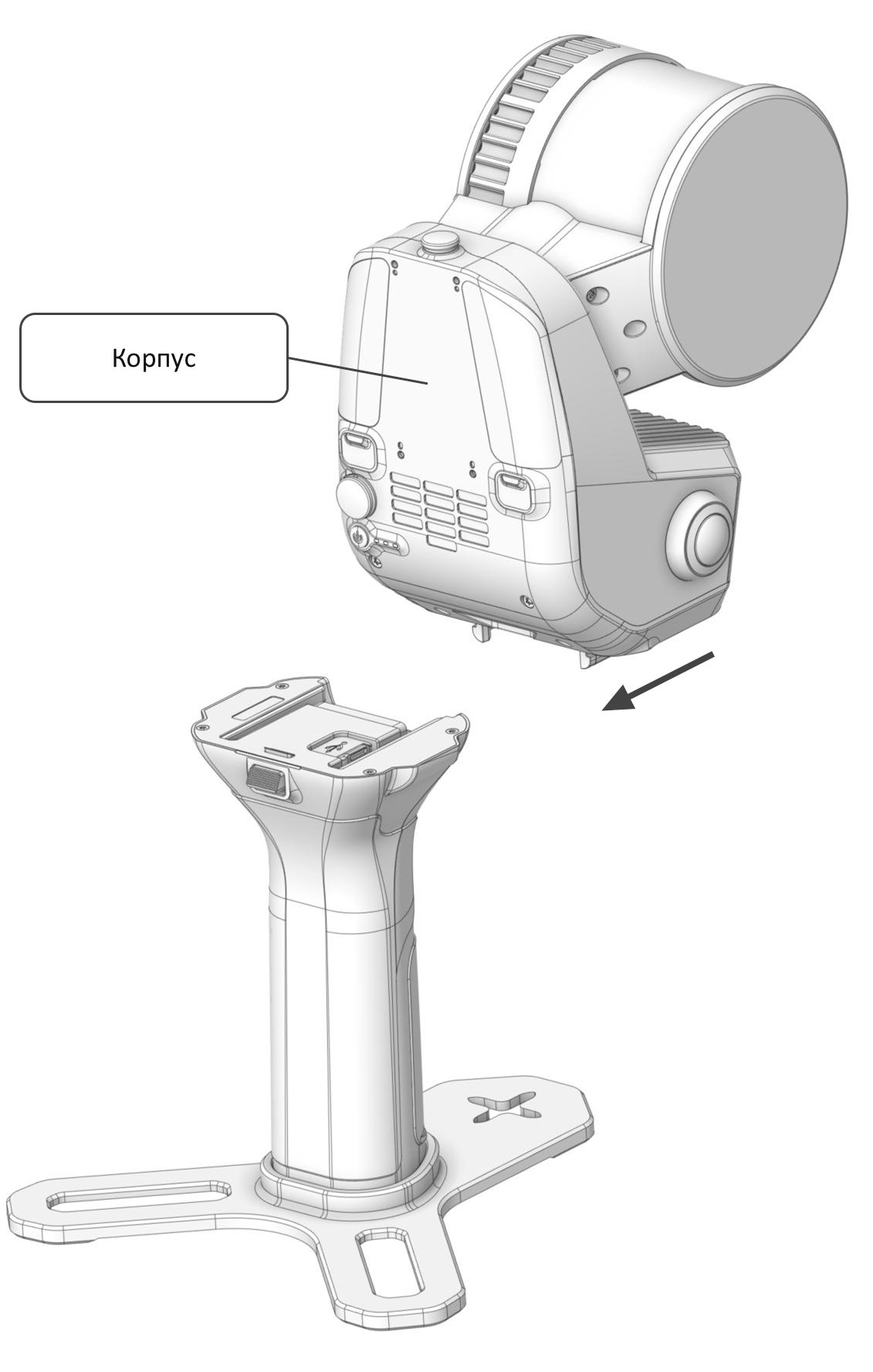

При установке рукоятки-аккумулятора сначала совместите направляющую под рукояткой с пазом в верхней части корпуса, затем вставьте ее до упора. После установки на место должен раздаться характерный щелчок. Убедитесь, что кнопка фиксатора на задней стороне рукоятки полностью поднялась (вернулась в исходное положение), а соединение между корпусом и рукояткой плотное, без люфта.

3. Установка ГНСС антенны

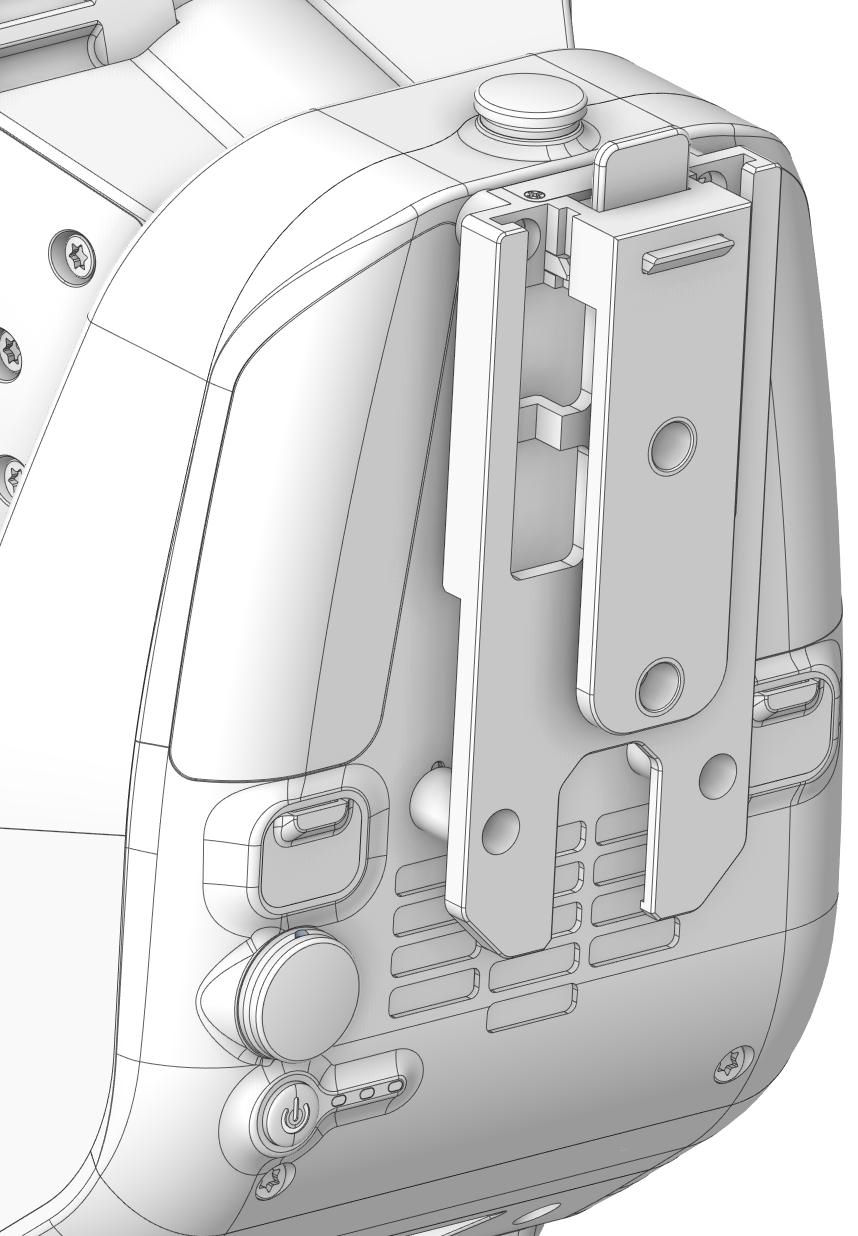

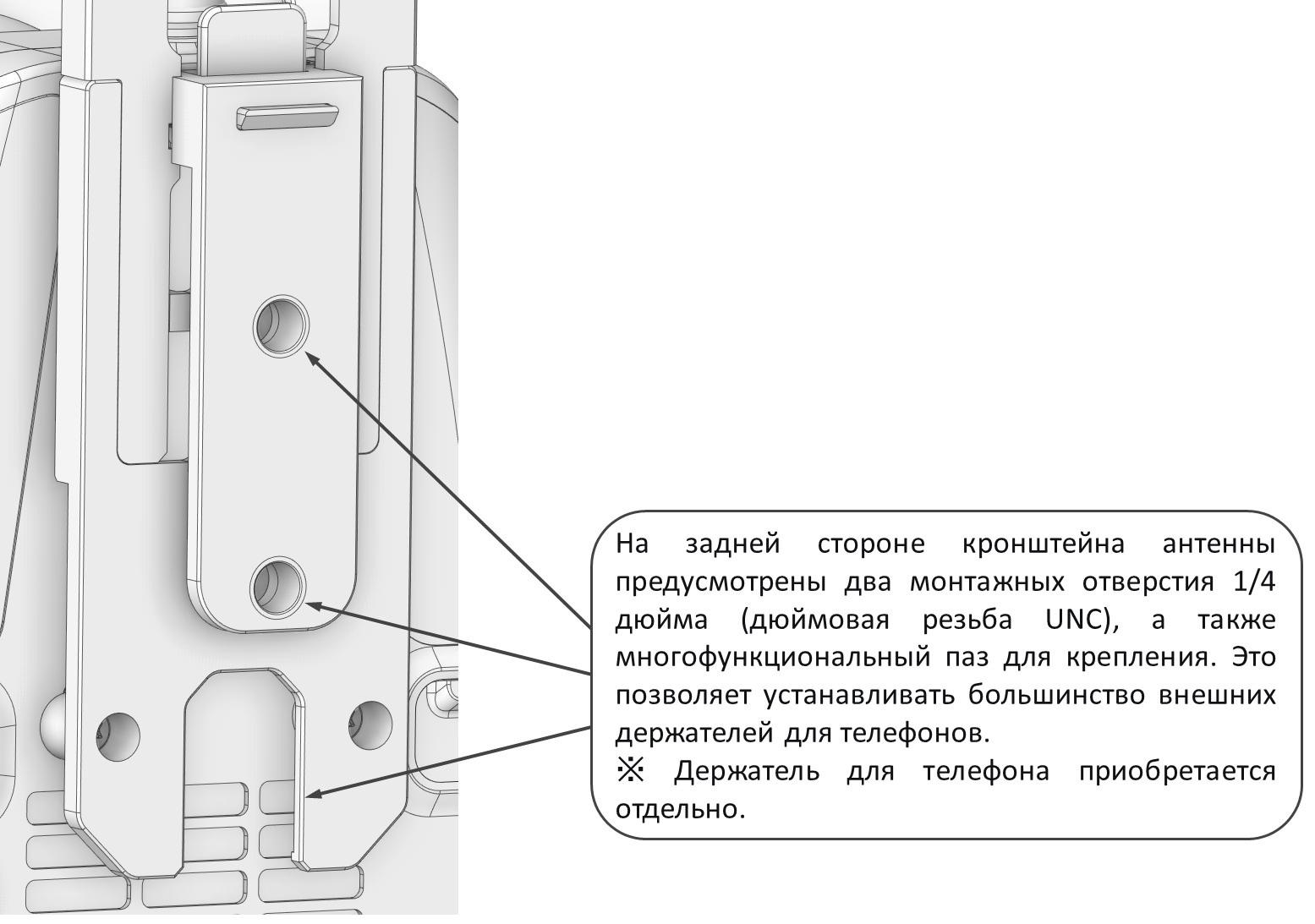

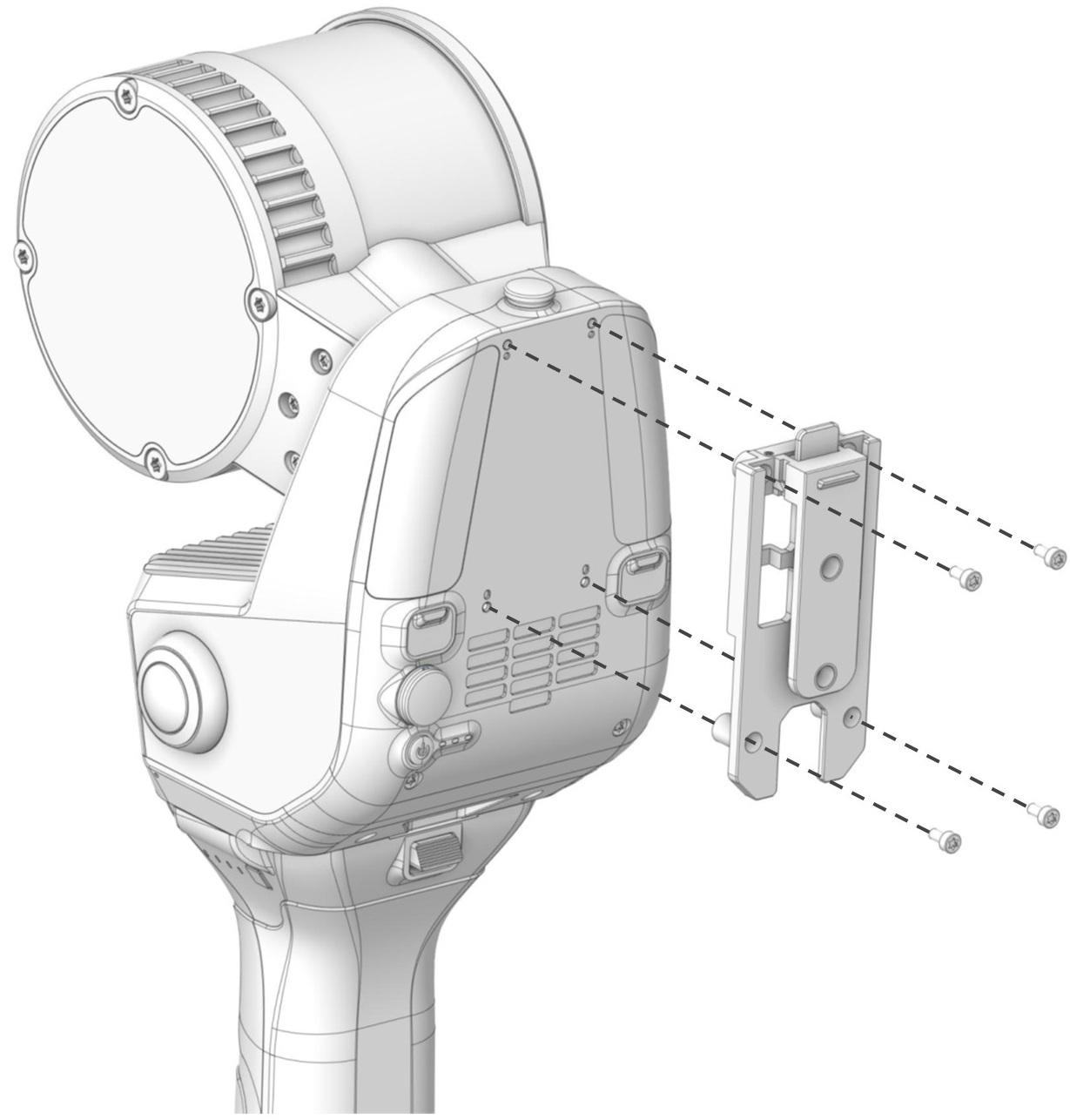

Совместите отверстия для винтов на кронштейне антенны с ответными отверстиями на задней панели корпуса и надежно закрепите кронштейн с помощью винтов, входящих в комплект поставки.

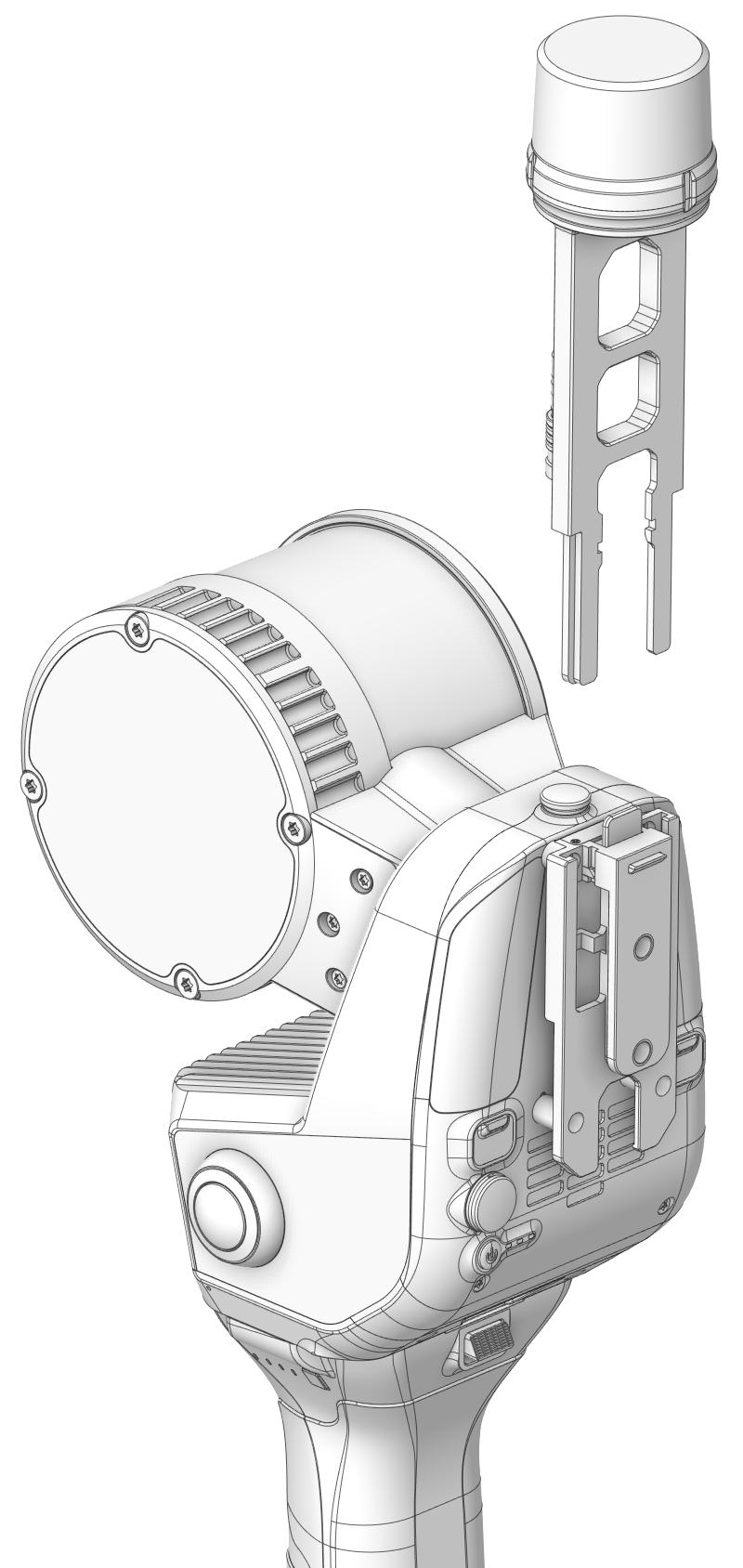

Антенна имеет защиту от неправильной установки, поэтому ошибиться при подключении невозможно. Перед установкой убедитесь, что ориентация антенны соответствует направлению паза на кронштейне. Затем вставьте антенну сверху вниз до упора. После того как раздастся щелчок, проверьте, что антенна плотно прилегает к кронштейну и надежно зафиксирована.

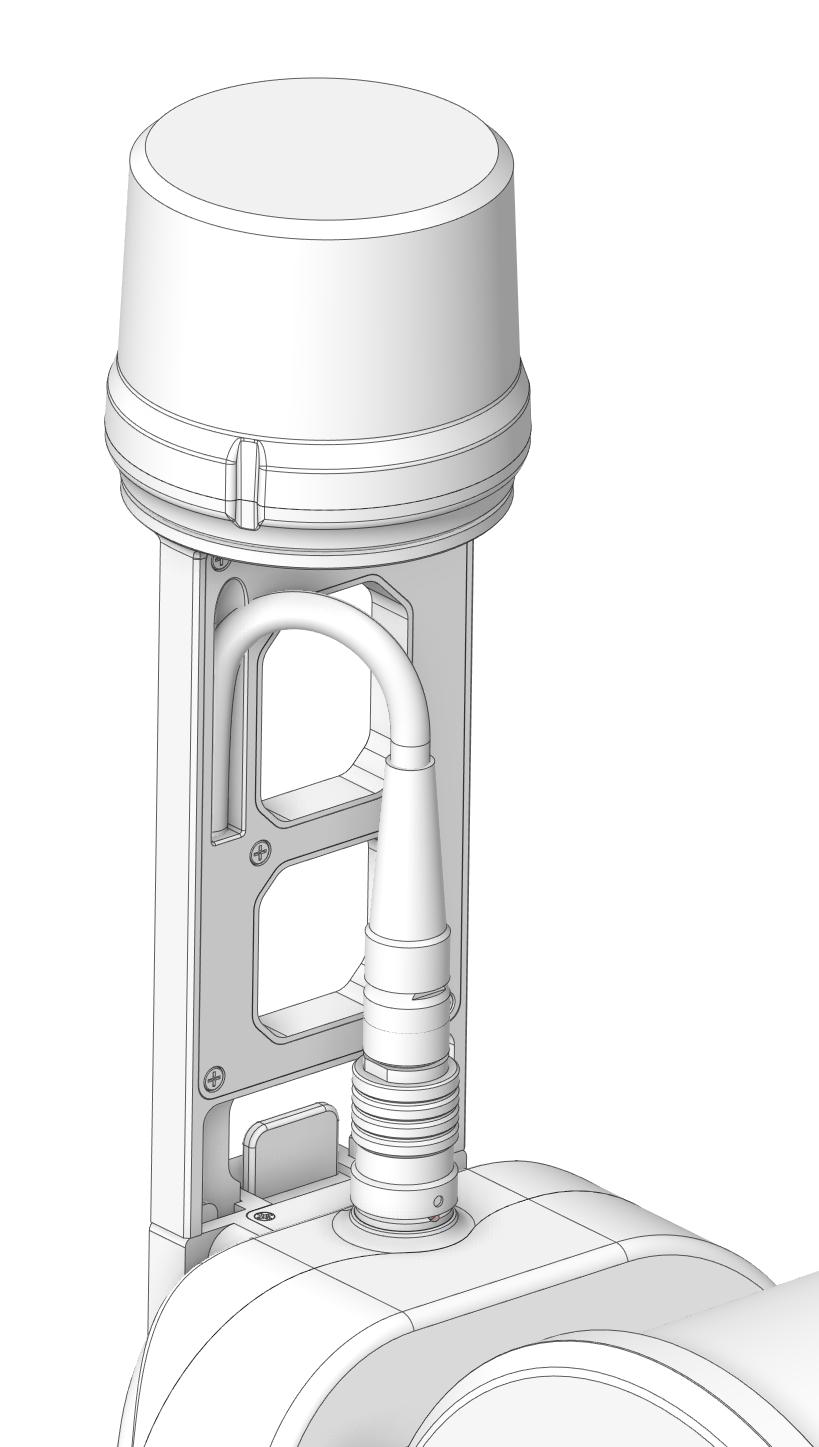

Подключение фидера антенны (данный компонент можно не подключать, если функция RTK не используется)

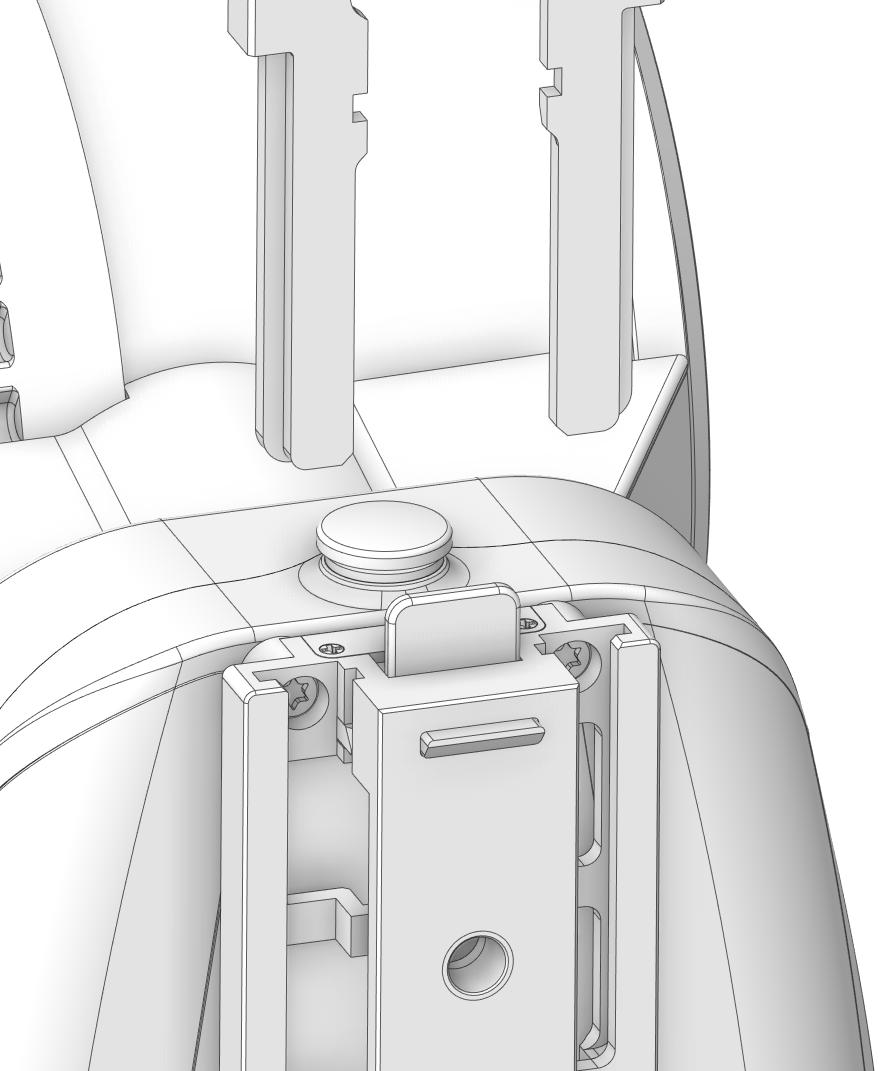

Снимите защитную заглушку с авиационного разъема, расположенного в верхней части корпуса SLAM200. Обратите внимание, что авиационный разъем имеет защиту от неправильного подключения и красную маркировку, что исключает возможность ошибочной установки. При подключении совместите красную точку на штекере авиационного разъема с красной точкой на ответной части разъема устройства, после чего вставьте штекер.
