Краткое руководство по установке демпфирующего кронштейна DMT 2 кг

Обзор изделия

Демпфирующий кронштейн DMT 2 кг — это усиленный виброгасящий адаптер, предназначенный для крепления лазерного сканера SLAM200E на дронах серии DJI M.

Технические характеристики

Использование

Установка на беспилотный летательный аппарат (на примере DJI M350)

1. Снимите оригинальные виброгасящие шары

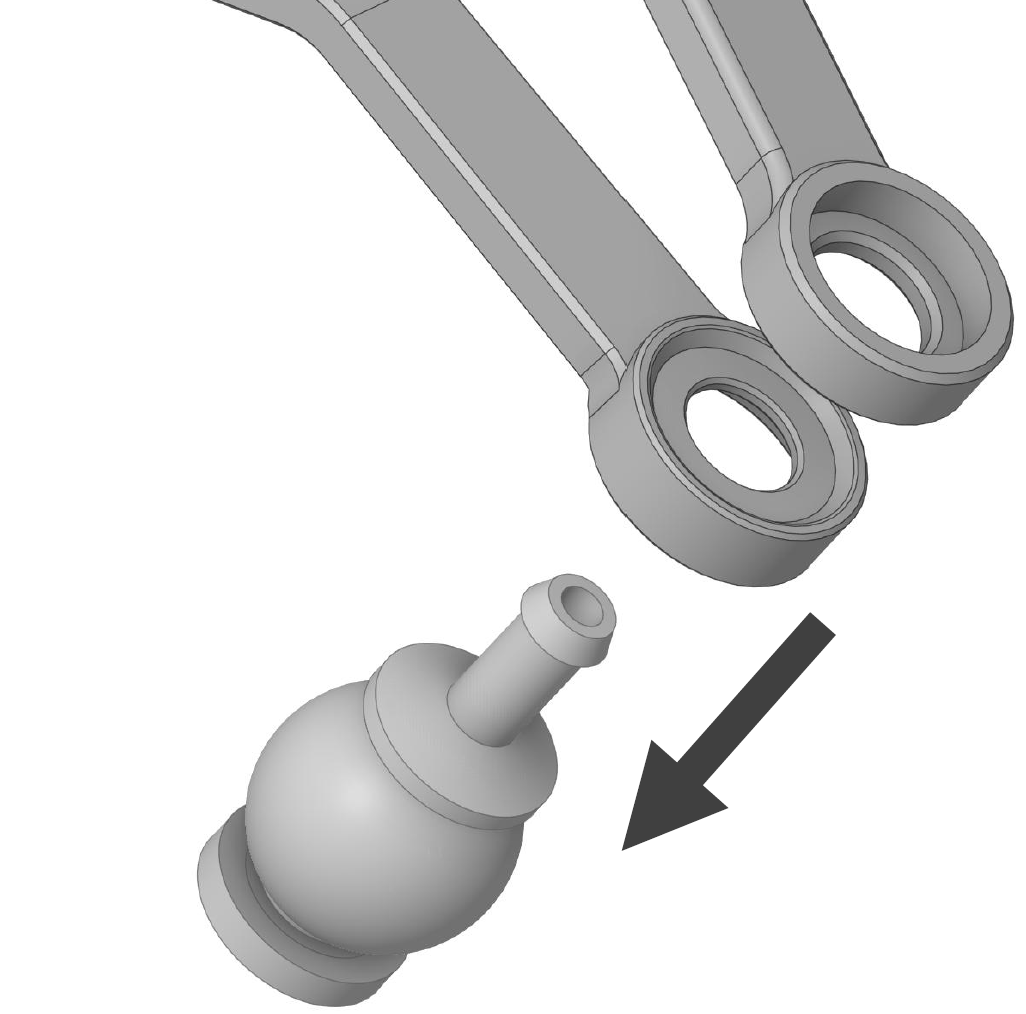

2. Демонтаж существующих виброгасящих шаров

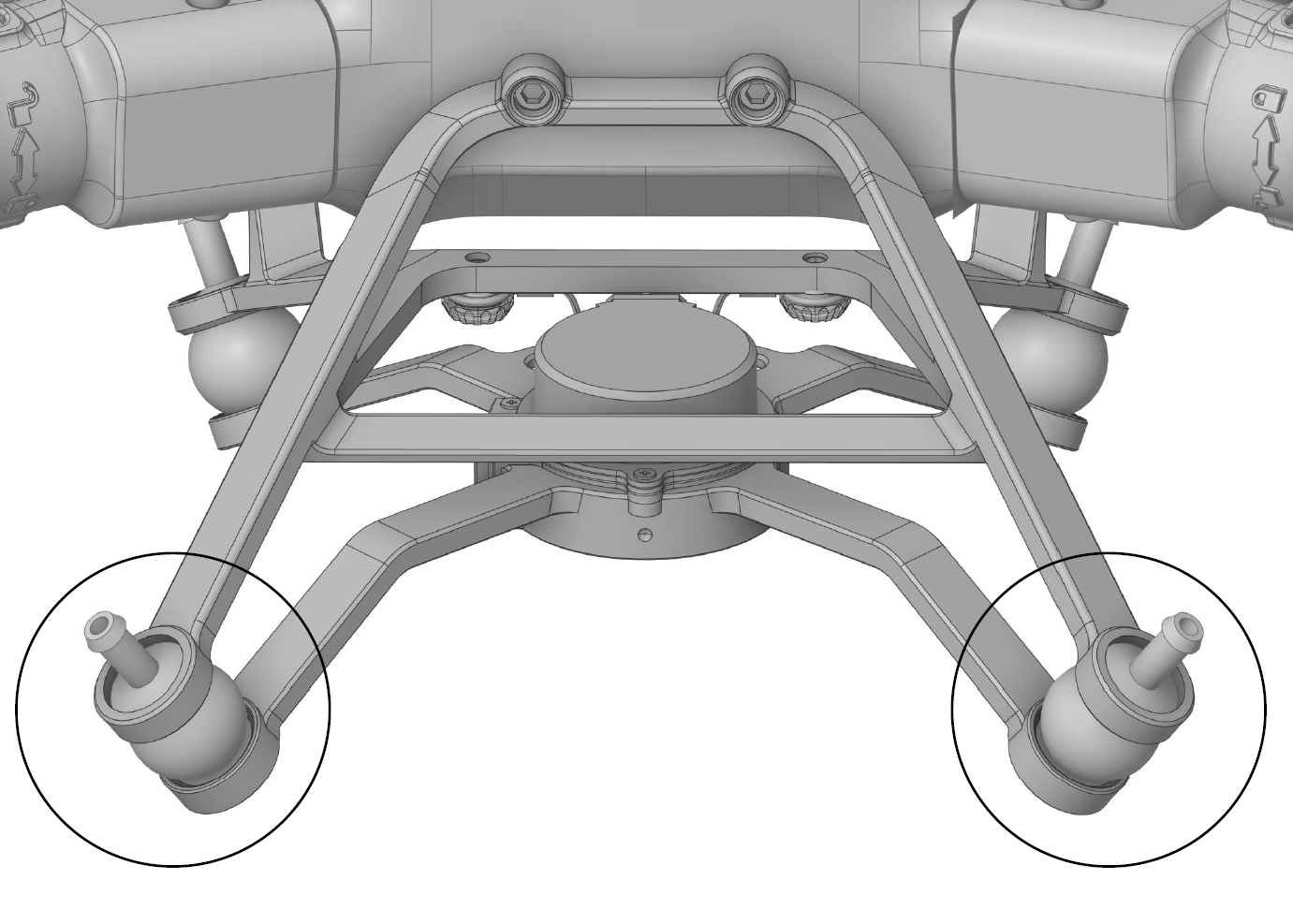

Виброгасящий шар выполнен из гибкого сжимаемого материала. Для его извлечения во время работы аккуратно потяните его вниз с умеренным усилием. Берегите кронштейн.

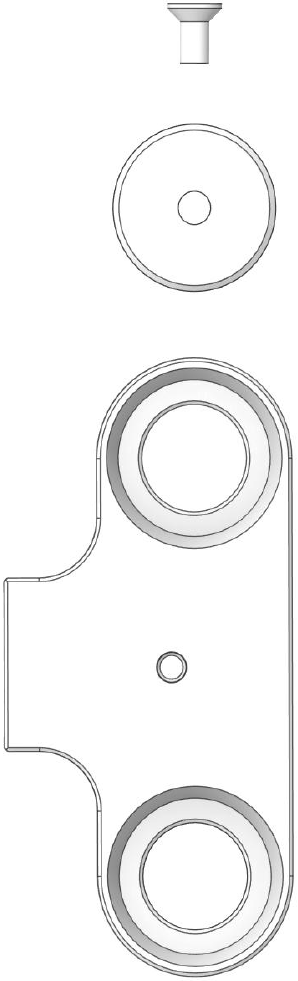

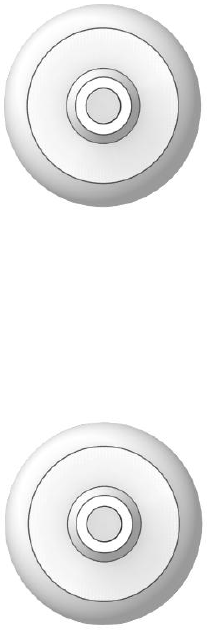

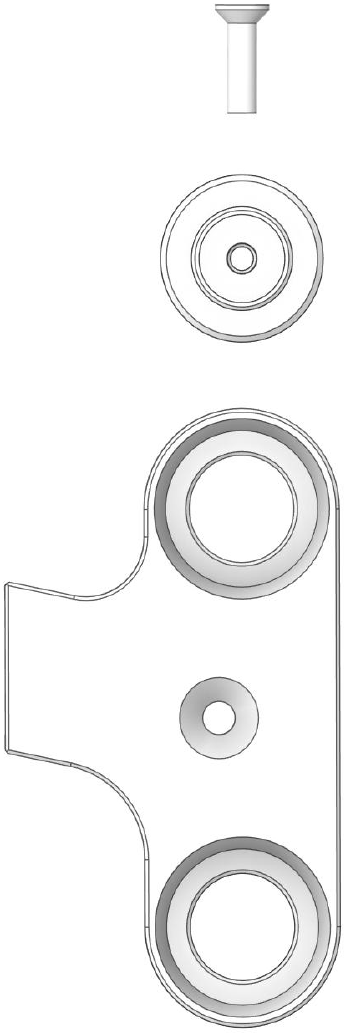

3. Определение принадлежностей кронштейна

Верхняя секция	Виброгасящий шар	Нижняя секция

4. Соответствие номеров кронштейна установочным позициям

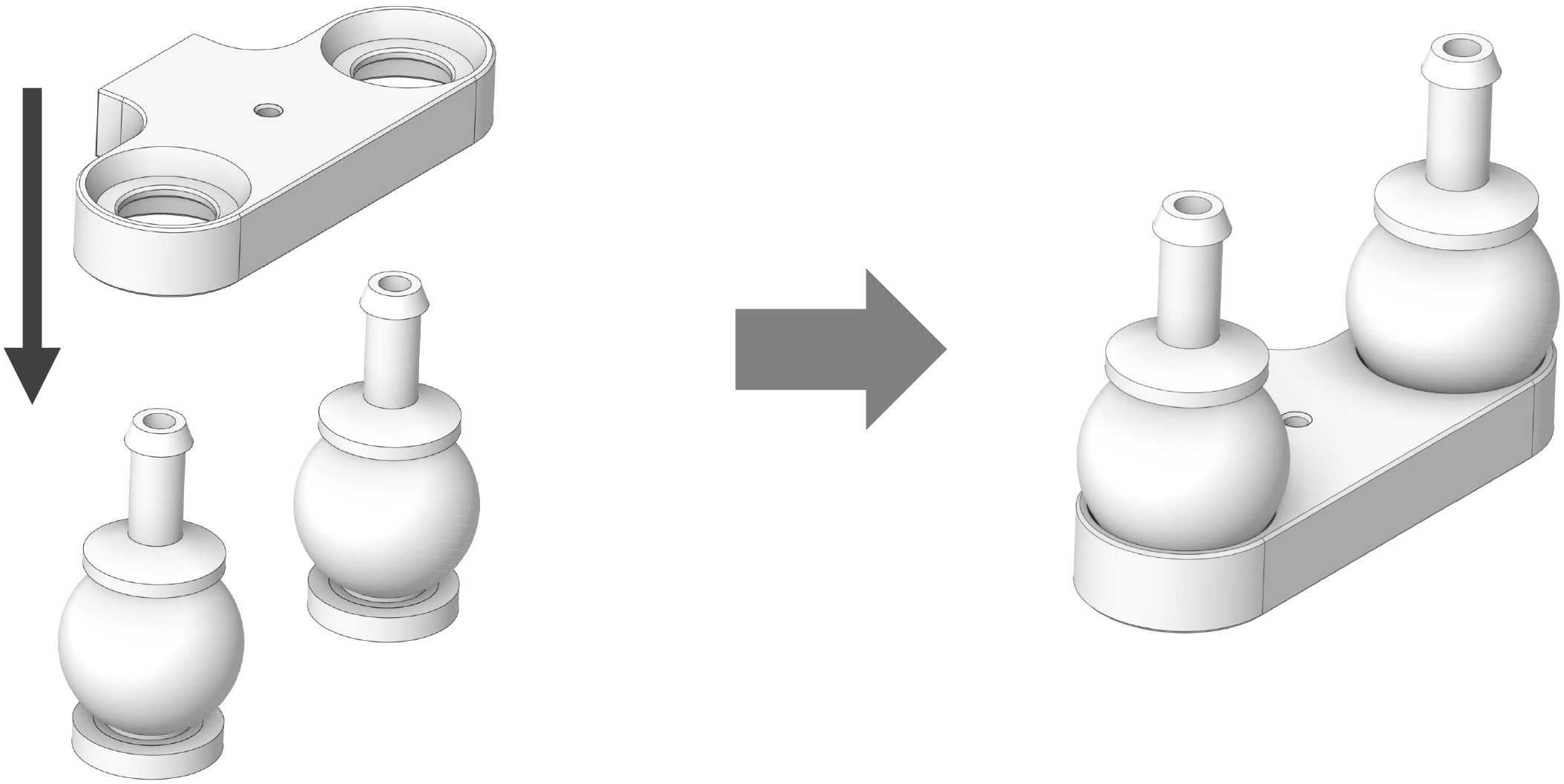

Сначала установите нижний кронштейн:

• Снимите два виброгасящих шара и нижний кронштейн.

• Проденьте виброгасящие шары через нижнюю часть кронштейна.

• Виброгасящие шары изготовлены из гибкого материала. При установке прилагайте умеренное усилие, но избегайте повреждения шаров.

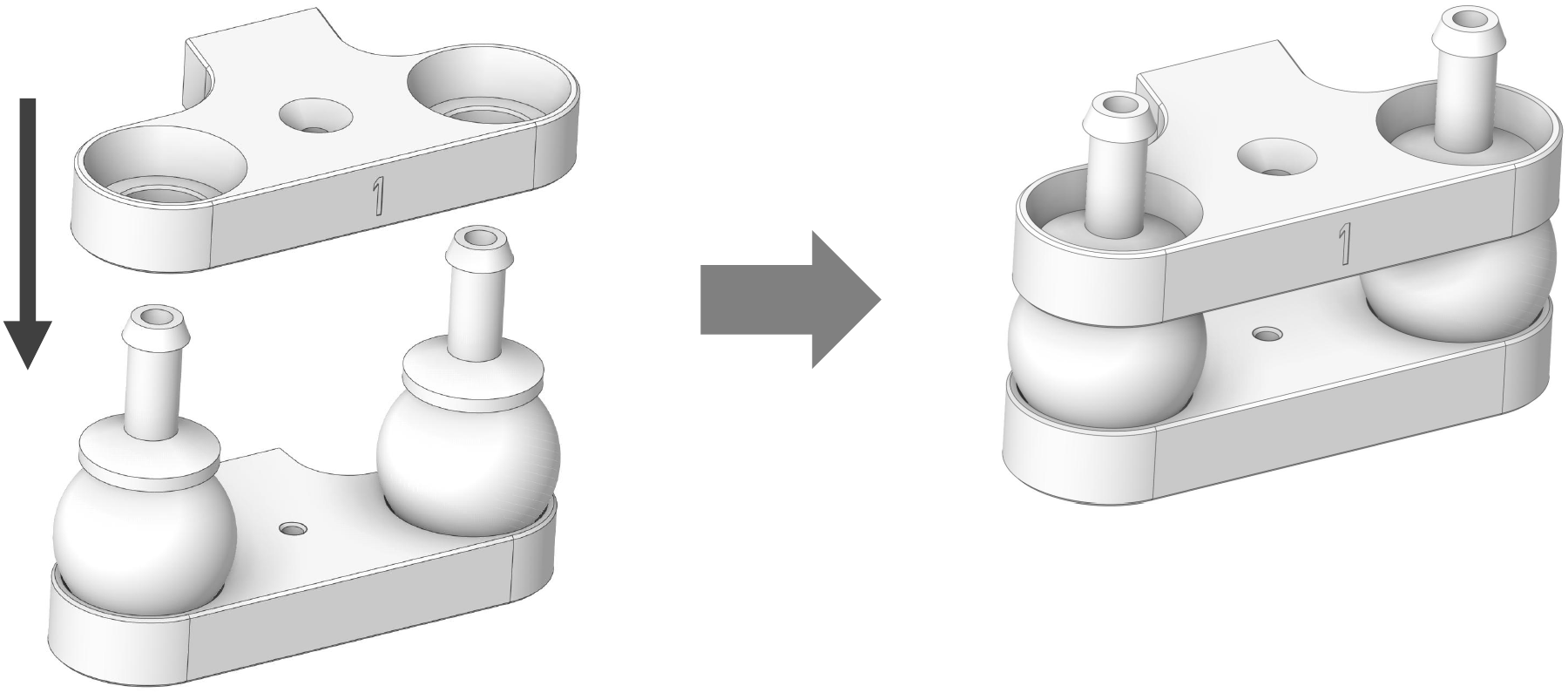

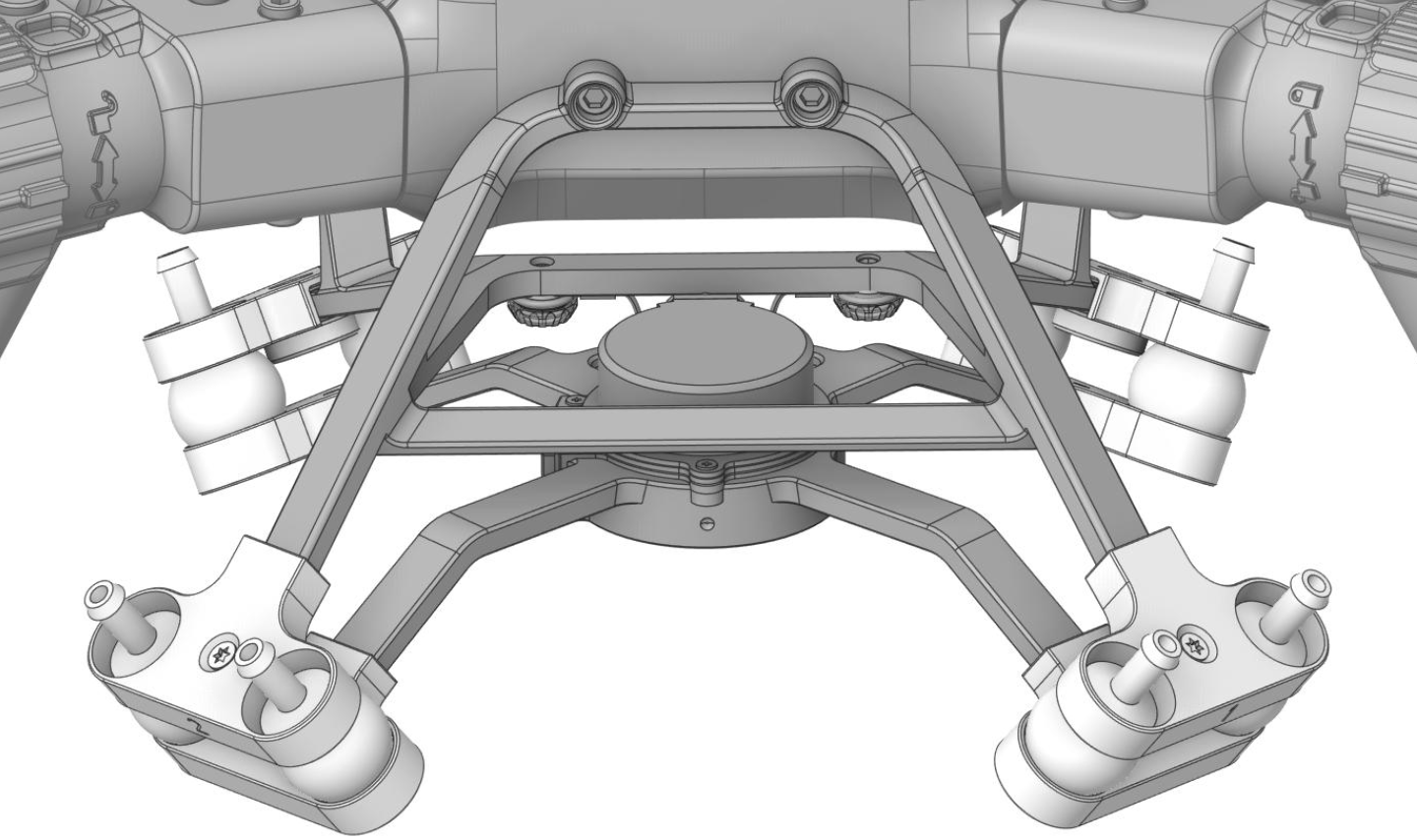

Снимите верхний кронштейн с позиции 1, обратив внимание на его номер;
Установите верхний кронштейн, убедившись, что виброгасящий шар продет через нижнюю часть кронштейна.

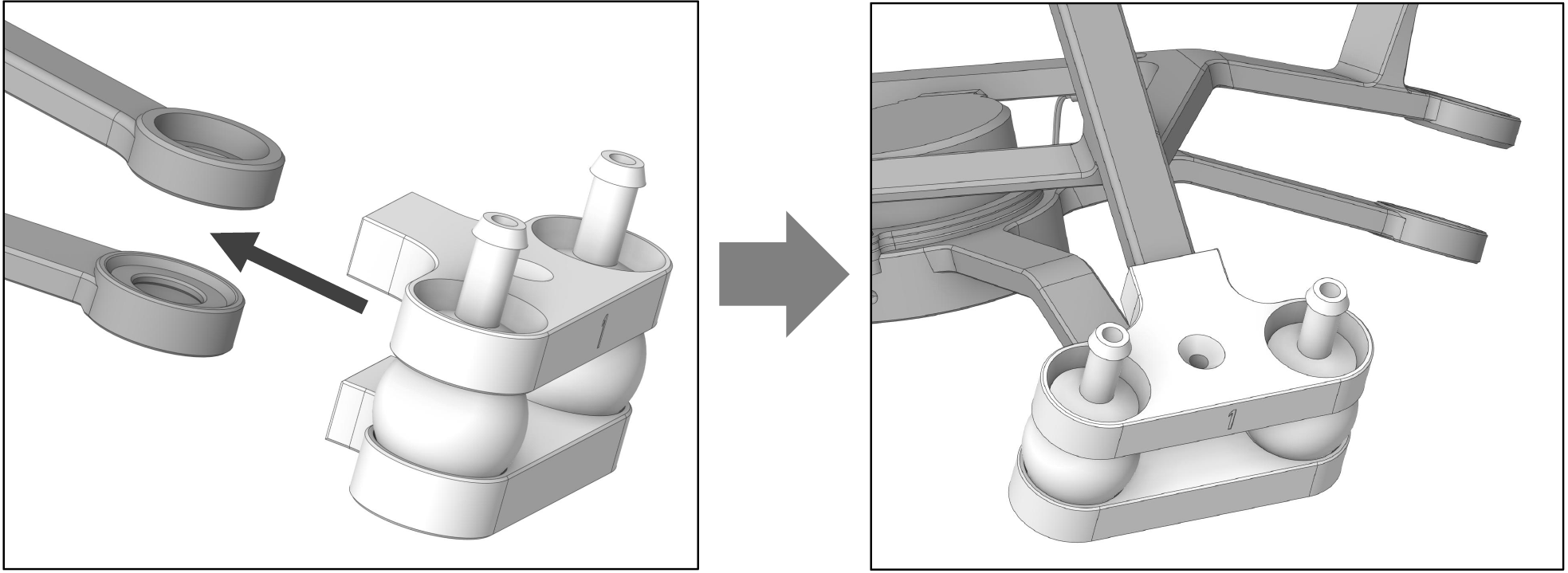

5. Соответствие номеров кронштейна установочным позициям

• Снимите верхний кронштейн с позиции 1, обратите внимание на его номер.

• Установите верхний кронштейн, убедившись, что виброгасящий шар продет через нижнюю часть кронштейна.

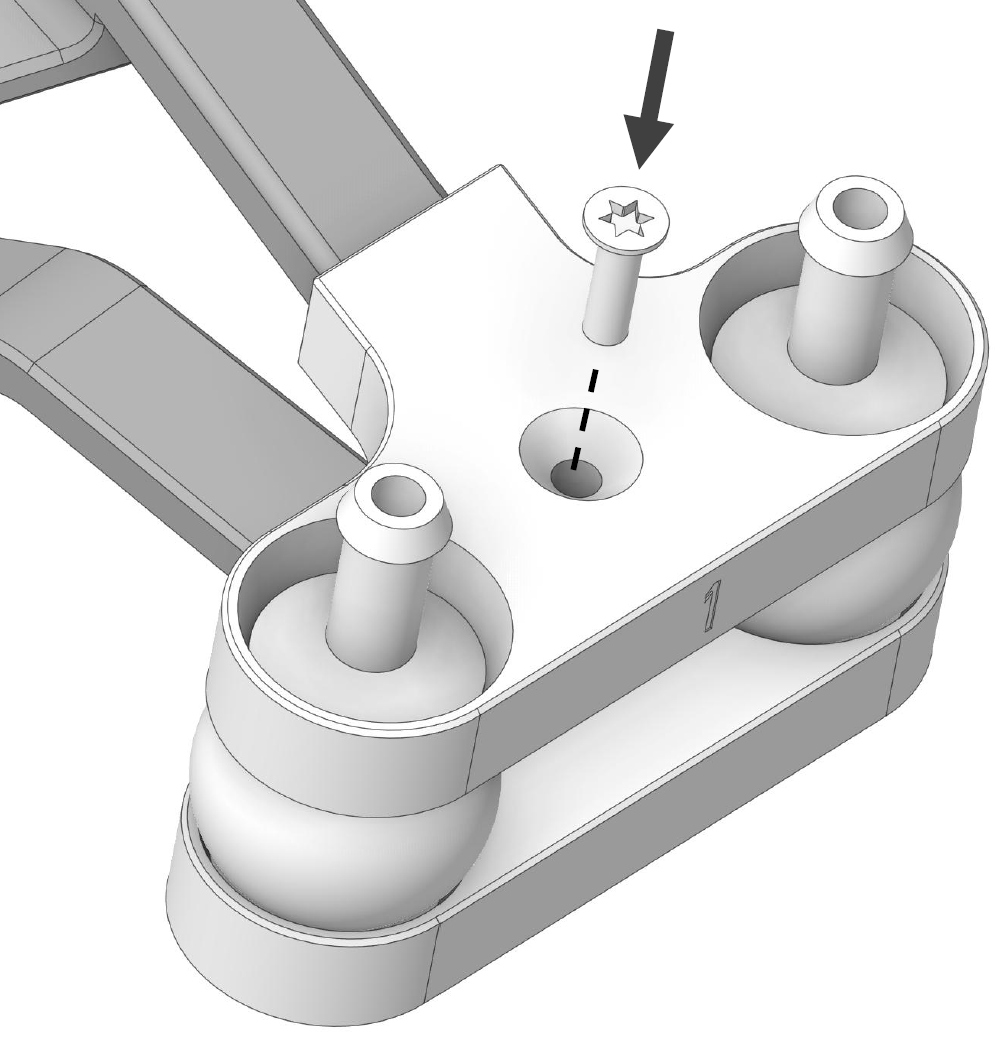

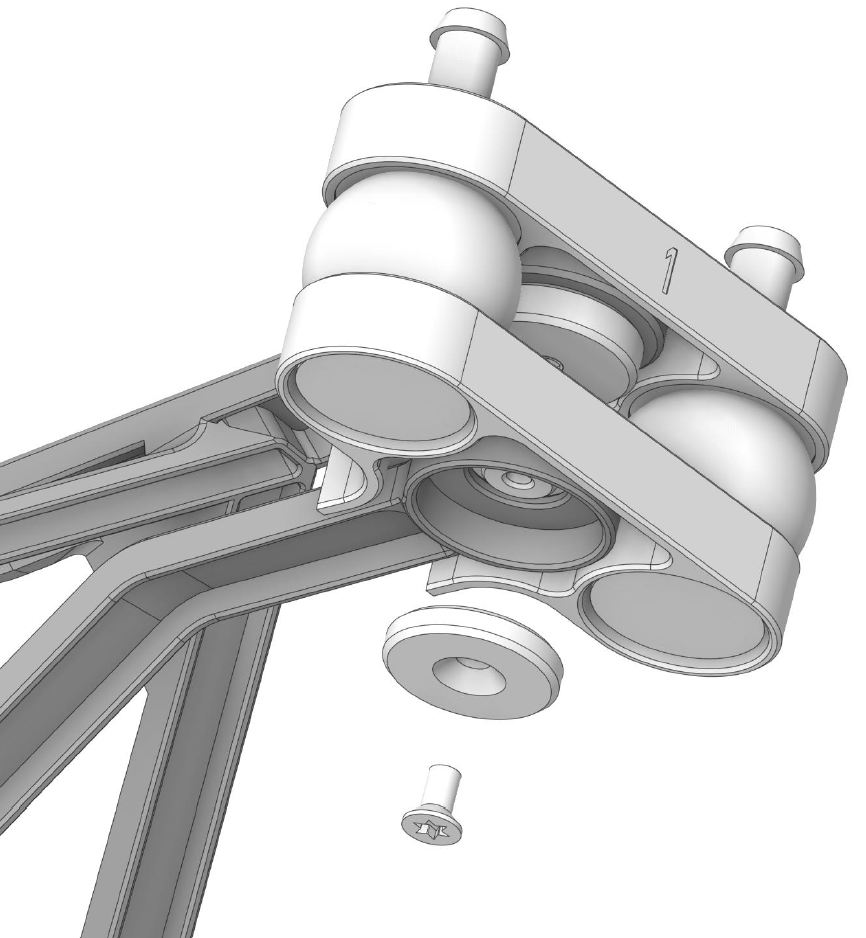

Снимите крышку верхнего кронштейна и установите ее в нижней части верхнего кронштейна, следя за тем, чтобы ориентация крышки и выравнивание отверстий были правильными.

Закрепите верхний кронштейн с помощью винтов с шестигранной головкой M2,5×10.

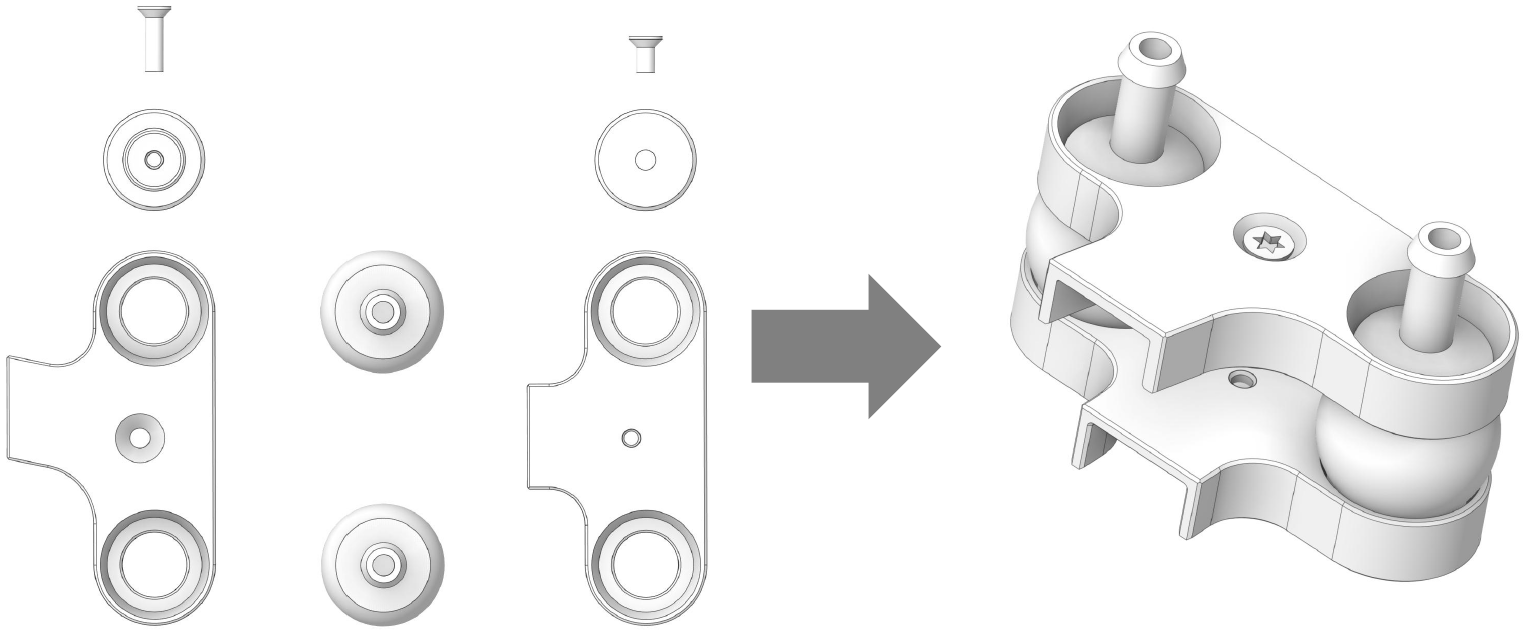

6. Установка верхней и нижней крышек

Снимите нижнюю крышку кронштейна и поместите её на нижнюю часть нижнего кронштейна. Убедитесь, что крышка ориентирована правильно и отверстия совмещены. Закрепите нижний кронштейн с помощью винтов с шестигранной головкой M2,5×5.

Шаги установки для всех четырех комплектов кронштейнов идентичны. Во время сборки обращайте внимание на номера деталей.

Техническое обслуживание и хранение

Очистка оборудования

Во время взлета и посадки винты беспилотного летательного аппарата могут поднимать пыль с земли. После дня полетных операций на корпусе кронштейна может накапливаться пыль. Для обеспечения надежной работы оборудования рекомендуется очищать корпус кронштейна и виброгасящие шары после каждого использования с помощью сжатого воздуха или кисти с мягкой щетиной.

Требования к хранению

Храните кронштейн в сухом, хорошо проветриваемом помещении при комнатной температуре, избегая чрезмерно влажной среды. Рекомендуемые условия хранения: относительная влажность ниже 40%, температура +20 ±5°C.

Транспортировка

В периоды, когда оборудование не используется, не оставляйте полезную нагрузку подвешенной на 2-килограммовом кронштейне в течение длительного времени и не транспортируйте узел с закрепленной полезной нагрузкой. Это может снизить эффективность виброгашения, сократить срок службы виброгасящих шаров или даже повредить демпфирующий кронштейн.
